How Heat Treatment Trays Maximize Industrial Furnace Efficiency and Service Life

Podnosy pro tepelné zpracování jsou základní součásti nástrojů používané v průmyslových pecích pro tepelné zpracování k držení obrobků během ohřevu, kalení, temperování a dalších tepelných procesů. Výběr materiálu, konstrukční návrh a výrobní procesy přímo určují kvalitu tepelného zpracování, efektivitu výroby a životnost zařízení. Na zakázku vyrobené podnosy vyrobené z prvotřídních žáruvzdorných legovaných ocelí (jako jsou 1.4848, 1.4849, 2.4879, SCH13 atd.) mohou dlouhodobě stabilně fungovat ve vysokoteplotních prostředích v rozmezí od 900 °C do 1150 °C, poskytují 3 až 5krát delší životnost podnosů ve srovnání s běžnou uhlíkovou ocelí. . Tyto zásobníky jsou nepostradatelným klíčovým vybavením v přesném obrábění kovů, letectví, automobilovém průmyslu a dalších odvětvích.

Funkční umístění a scénáře použití táců na tepelné zpracování

Podnosy pro tepelné zpracování plní v průmyslových pecích tři základní funkce: nesení zátěže, polohování a přenos tepla. V závislosti na typu pece a požadavcích procesu mohou být patra rozdělena do několika typů, z nichž každý je konstrukčně optimalizován pro konkrétní scénáře použití.

Typy hlavních táců podle klasifikace pecí

• Základní podnosy pro pece : Používá se pro spodní podpěru u studnových/jámových pecí, které nesou velká vertikální zatížení, typicky s radiální žebrovou strukturou
• Podnosy s válečkovým krbem : Používá se v kontinuálních pecích s válečkovou nístějí, s dráhami nebo drážkami na dně, aby odpovídaly válcům pece, což umožňuje kontinuální dopravu

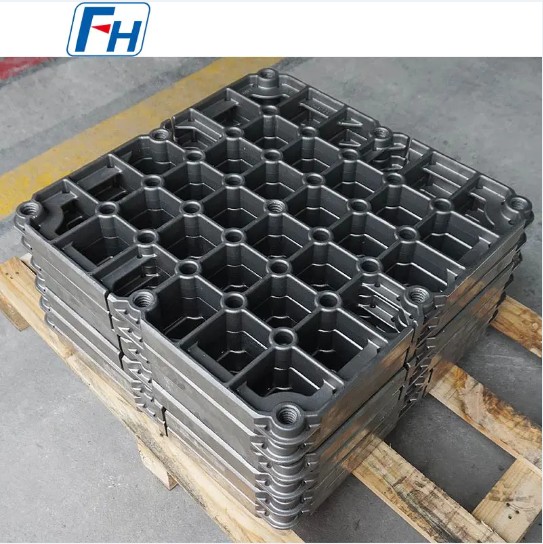

• Zásobníky krabicového typu : Vhodné pro boxové pece dávkového typu, většinou obdélníkové ploché nebo mřížkové konstrukce pro snadné nakládání a vykládání vysokozdvižným vozíkem
• Pásové žlaby pro průběžné pece : Používá se v automatizovaných kontinuálních výrobních linkách, spolupracujících s tlačnými nebo dopravníkovými řetězy pro dávkové automatizované zpracování
• Univerzální podnosy pro víceúčelové pece : Kompatibilní s více typy pecí, vysoce standardizovaná struktura, vhodná pro malo až středně sériovou výrobu více druhů

Typická aplikační pole

Klíčový výběr materiálu: Porovnání výkonu žáruvzdorných legovaných ocelí

Výběr materiálu pro podnosy pro tepelné zpracování je primárním faktorem určujícím jejich výkon a životnost. Různé složení slitin propůjčuje zřetelný výkon při vysokých teplotách a mechanické vlastnosti.

Vlastnosti běžně používaných tepelně odolných slitinových materiálů

Základní principy pro výběr materiálu : Podnosy pracující v nauhličovacích atmosférách by měly upřednostňovat slitiny s vysokým obsahem chromu a niklu (jako je 1.4848, 1.4849), protože chrom vytváří na povrchu hustý ochranný film Cr2O3, který účinně brání pronikání atomů uhlíku do matrice. V čistých oxidačních atmosférách lze obsah niklu vhodně snížit, aby se snížily náklady, ale obsah chrómu musí zůstat nad 20 %, aby byla zachována odolnost vůči oxidaci.

Základy návrhu konstrukce: Klíčové faktory ovlivňující životnost

Konstrukční návrh tácků pro tepelné zpracování vyžaduje vyváženou nosnost, tepelnou rovnoměrnost a odlehčení tepelného pnutí. Nesprávná struktura je hlavní příčinou předčasného selhání žlabu (deformace, praskání, tečení).

Pět základních prvků strukturální optimalizace

1. Návrh tloušťky stěny : Tloušťka stěny hlavního zásobníku se obvykle pohybuje od 8 mm do 20 mm. Příliš tenké vede k nedostatečné pevnosti a nadměrné oxidaci; příliš silná zvyšuje tepelnou kapacitu, prodlužuje cykly ohřevu a zesiluje tepelné namáhání. Empirická data ukazují, že s každým zvýšením tloušťky stěny o 2 mm se hmotnost vaničky zvýší přibližně o 15 %, zatímco životnost při tečení při vysoké teplotě se zlepší pouze o 5 %. vyžadující optimalizaci mezi pevností a tepelnou účinností.
2. Rozložení žebra : Radiální nebo voštinová žebra jsou běžné konstrukce. Voštinové struktury zvyšují tuhost o více než 40 % při současném snížení hmotnosti a podporují cirkulaci pecního plynu a řídí rovnoměrnost teploty obrobku v rozmezí ±5 °C.
3. Kompenzace tepelné roztažnosti : Když se tácy zahřejí z pokojové teploty na 1000 °C, lineární roztažení může dosáhnout 10 mm až 15 mm (na metr délky). Dilatační spáry nebo pružné spojovací konstrukce musí být při návrhu vyhrazeny; jinak koncentrace tepelného napětí způsobí praskání svaru.
4. Design spodní dráhy : Spodní dráhy táců s válečkovou nístějí musí přesně lícovat s válečky pece. Tvrdost dráhy by měla být o 30 až 50 HBW nižší než u pecních válečků, aby nedošlo k poškození drahých povrchů válečků. Rozteč drah je obvykle 300 mm až 600 mm, počítáno na základě délky zásobníku a nosnosti.
5. Stohovací a polohovací konstrukce : Podnosy pro vícevrstvé stohování by měly mít polohovací nálitky nebo vodicí sloupky, aby se zajistilo, že odchylka svislosti stohování nepřesáhne 2 mm/m, zamezí převrácení a zajistí průtokové kanály pecního plynu.

Výrobní procesy a kontrola kvality

Výroba táců pro tepelné zpracování zahrnuje procesy přesného lití, svařování nebo kování. Kontrola kvality v každé fázi přímo ovlivňuje spolehlivost a životnost konečného produktu.

Výhody procesů přesného lití

U van složitých tvarů s četnými žebry a otevřenými strukturami je preferovaným procesem přesné lití (investiční lití nebo lití do písku). Lité podnosy umožňují tvarování téměř čistého tvaru s mírou využití materiálu až 70 % nebo vyšší, jednotnou vnitřní strukturou a bez tepelně ovlivněných zón svarů. Odlévané podnosy využívající technologii vakuového tavení a směrového tuhnutí vykazují o 25 % až 35 % vyšší pevnost proti přetržení při vysokých teplotách než svařované konstrukce , zvláště vhodné pro nepřetržité provozní prostředí s vysokou zátěží.

Řízení procesu pro svařované konstrukce

Svařované vaničky jsou vhodné pro velké nebo extra velké specifikace (hmotnost jednoho kusu nad 500 kg). Při svařování je nutné používat žáruvzdorné přídavné materiály odpovídající základnímu kovu s přísnou kontrolou tepelného příkonu. Úprava roztokem po svařování při 1050 °C až 1100 °C je povinná pro eliminaci zbytkového napětí po svařování a obnovení odolnosti proti korozi . Kvalita svaru musí být ověřena radiografickým testováním (RT) nebo ultrazvukovým testováním (UT), aby se zajistilo, že nedojde k žádnému svaru, pórovitosti a jiným defektům.

Normy kontroly kvality

• Analýza chemického složení: Spektrometrická detekce obsahu slitinových prvků pro zajištění shody s materiálovými normami (jako jsou normy DIN, ASTM nebo GB)
• Testování mechanických vlastností: Testy tahu při pokojové teplotě a při vysoké teplotě, testování tvrdosti pro ověření indikátorů pevnosti materiálu
• Kontrola rozměrové přesnosti: Detekce kritických rozměrů souřadnicového měřicího stroje (CMM) s tolerancemi typicky řízenými v rozmezí ±1 mm
• Kontrola kvality povrchu: Vizuální a penetrační testování (PT) pro zajištění nepřítomnosti trhlin, pískových děr a jiných povrchových defektů
• Certifikace systému managementu: Systém managementu kvality ISO9001 a certifikace systému environmentálního managementu ISO14001 pro zajištění úplné sledovatelnosti procesů

Prodloužení životnosti a strategie údržby

I u nejkvalitnějších materiálů a procesů mají misky pro tepelné zpracování omezenou životnost v náročných provozních podmínkách. Vědecké strategie údržby mohou prodloužit průměrnou životnost o 30 % až 50 %.

Běžné režimy poruch a preventivní opatření

Nejlepší postupy pro každodenní údržbu

• Řízení zátěže : Zatížení jednoho patra by nemělo překročit 85 % návrhového zatížení, aby se zabránilo místní koncentraci napětí způsobující brzkou deformaci
• Řízení teploty : Skutečná provozní teplota by měla být alespoň 50 °C pod maximální provozní teplotou materiálu, aby byla zajištěna bezpečnostní rezerva pro náhodné přehřátí
• Pravidelná kontrola : Proveďte komplexní kontrolu každých 500 cyklů pece, změřte kritickou rozměrovou deformaci; přestaňte používat, když deformace přesáhne 3 mm
• Čištění povrchu : Okamžitě odstraňte přilnuté oxidové okují a nauhličované vrstvy, abyste zabránili místnímu zrychlení koroze a kontaminaci povrchu obrobku
• Použití rotace : Vytvořte systém rotace podnosů, abyste zabránili dlouhodobému nepřetržitému provozu s vysokým zatížením jednotlivých podnosů a vyrovnali celkové opotřebení

Přizpůsobený design: Odpovídá specifickým procesním požadavkům

Zatímco standardizované zásobníky nabízejí všestrannost a hospodárnost, přizpůsobené návrhy mohou výrazně zlepšit kvalitu tepelného zpracování a efektivitu výroby ve specifických scénářích procesů.

Když jsou potřeba přizpůsobené zásobníky

Přizpůsobené podnosy pro tepelné zpracování se doporučují, když nastanou následující podmínky:

• Obrobky mají speciální tvary (jako jsou dlouhé hřídele, tenkostěnné díly, nepravidelné tvary), které nemohou být stabilně umístěny na standardních podnosech nebo hrozí poškození kolize
• Procesy vyžadují přísnou rovnoměrnost teploty (např. ±3 °C pro letecké části), což vyžaduje optimalizovanou strukturu ventilace tácu
• Životnost stávajícího zásobníku je příliš krátká a častá výměna způsobuje ztráty z prostojů převyšující přírůstkové náklady na přizpůsobení
• Automatizované výrobní linky vyžadují, aby podnosy přesně spolupracovaly s robotickými rameny a dopravními systémy
• Produkty s vysokou přidanou hodnotou mají extrémně vysoké požadavky na kvalitu povrchu a je třeba se vyhnout stopám po kontaktu s podnosy

Klíčové vstupní parametry pro vlastní návrh

Profesionální vlastní návrh podnosu vyžaduje, aby uživatelé poskytli následující technické parametry: typ pece a efektivní rozměry pracovní zóny, maximální provozní teplota a požadavky na rovnoměrnost teploty, kus a celková hmotnost obrobků naložených v peci, typ procesní atmosféry (oxidace/nauhličování/nitridace/vakuum), způsob nakládání/vykládání (ruční/vysokozdvižný vozík/robotické rameno), cílová očekávaná životnost . Na základě těchto parametrů mohou inženýři použít analýzu konečných prvků (FEA) k simulaci tepelného a mechanického namáhání, optimalizaci struktury a předpovědi životnosti.
