Jak vybrat správný druh žáruvzdorných ocelových odlitků pro průmyslové pece?

Teplotní gradient: Primární výběrové kritérium

Skutečná teplota součástí uvnitř průmyslových pecí je obvykle o 50 °C až 150 °C vyšší než teplota obrobku a typ zdroje tepla (těžký olej, plyn nebo elektrický) přímo ovlivňuje rovnoměrnost rozložení teploty. Degradace vlastností žáruvzdorných ocelí není lineární, ale vykazuje kritické prahové body:

• 650°C až 900°C Nebezpečná zóna : Toto rozmezí je citlivé teplotní pásmo pro srážení ve fázi σ (intermetalická sloučenina FeCr). U slitin řady Fe-Cr-Ni (jako jsou HH, HK), pokud je vyvážení složení nesprávné, může se energie nárazu po dlouhodobém provozu při 750 °C snížit o více než 30 %. Proto by pro součásti pracující v tomto teplotním rozsahu při cyklickém zatížení (jako jsou roštové desky v chladičích slínku) měly být upřednostněny slitiny řady Fe-Ni-Cr s jednofázovou austenitickou mikrostrukturou (jako HP, HT) nebo by měly být přidány dusík a prvky vzácných zemin, aby se zabránilo srážení σ fáze.
• 1000°C a nad prahem oxidační odolnosti : Obsah chromu musí být ≥20 %, aby se vytvořil hustý ochranný film Cr₂O₃. Podle normy GB/T 8492-2014 obsahuje ZG40Cr25Ni20 (běžně známý jako „2520“) 23 % až 27 % Cr a může pracovat stabilně při 1150 °C. Obyčejná nerezová ocel 304 (18Cr-8Ni) má nedostatečný obsah chrómu a při dlouhodobém používání nad 800 °C bude docházet k oxidačnímu odlupování a nikdy by se neměla nahrazovat speciální žáruvzdornou litou ocelí.
• Kvantitativní vztah mezi teplotou a rychlostí oxidace : Při každém zvýšení teploty o 100 °C se rychlost oxidace může zdvojnásobit. Roční nárůst oxidační hmotnosti nerezové oceli 310S je přibližně 1,2 mg/cm² při 1000 °C, ale tato hodnota může překročit 2,4 mg/cm² při 1100 °C. To znamená, že zvýšení provozní teploty HK40 z 1050 °C na 1150 °C může snížit jeho oxidační životnost o více než 50 %.

Teplotní aplikační hranice pro typické třídy

Atmosféra pece: Přehlížený faktor chemického útoku

Atmosféru průmyslových pecí lze rozdělit do šesti typů: oxidační, redukční, neutrální, s obsahem síry, nauhličování a vakuum. Typ atmosféry přímo určuje způsob porušení legujících prvků:

Oxidující a síru obsahující atmosféra

Chrom je základním prvkem pro odolnost proti oxidaci ve všech žáruvzdorných slitinách. Ochranný film Cr₂O3, který tvoří, je rozhodující v oxidačních atmosférách. Nicméně, vodní pára výrazně urychluje oxidaci slitin s vysokým obsahem železa s relativně menším dopadem na slitiny s vysokým obsahem niklu. V atmosférách obsahujících síru sulfidy pronikají oxidovým filmem a způsobují synergickou korozi "sulfidace-oxidace". V takových případech by měla být vybrána řada HL (29Cr-20Ni) s vysokým obsahem chrómu a nízkým obsahem niklu, protože její odolnost vůči sulfidaci je lepší než u řady HK.

Nauhličování atmosféry a prášení kovů

V nauhličovacích atmosférách (jako je prostředí krakování metanem nebo propanem) atomy uhlíku infiltrují ocelovou matrici a tvoří křehké karbidy. Když obsah uhlíku překročí 2 %, většina žáruvzdorných slitin zcela ztratí tažnost při pokojové teplotě. Řada HP se díky vysokému obsahu niklu (33 % až 37 %), který snižuje maximální rozpustnost uhlíku, stává preferovanou volbou pro součásti pecí pro nauhličování. U závažnějšího „prášení kovu“ – katastrofální koroze uhlíku, ke které dochází kolem 600 °C – zkušenosti ukazují, že slitiny s vysokým obsahem niklu, jako je RA333 a litý Supertherm, fungují nejlépe, zatímco RA330 a 801H si v tomto prostředí vedou výrazně hůře.

Vakuum a redukce atmosféry

Ve vodíkové nebo krakované atmosféře amoniaku je třeba zabránit dekarbonizačnímu křehnutí. Měly by být vybrány třídy se středním obsahem uhlíku (0,35 % až 0,50 %) a stabilními karbidotvornými prvky (jako Nb, W). V modifikovaných jakostech HP-Nb niob tvoří NbC s uhlíkem, což zabraňuje vyčerpání chrómu na hranicích zrn a inhibuje vodíkové křehnutí.

Podmínky zatížení: Od statické podpory po dynamickou tepelnou únavu

Způsoby selhání žáruvzdorné ocelové odlitky v průmyslových pecích závisí nejen na teplotě a atmosféře, ale úzce souvisí také s typem zatížení:

Pevnost proti protržení a odolnost proti tečení

Pro součásti pod dlouhodobým statickým zatížením (jako jsou trubky pece a závěsy) norma ISO 204:2018 vyžaduje: při 800 °C a napětí 100 MPa musí doba tečení přesáhnout 100 000 hodin. HP40 (25Cr-35Ni) vykazuje výrazně vyšší pevnost v lomu než HK40 při 900 °C, protože jeho vyšší obsah niklu stabilizuje austenitickou matrici a podporuje disperzi jemných karbidů M23C₆. Pokud provozní teplota stoupne na 950 °C při napětí 50 MPa, slitiny na bázi niklu, jako je Inconel 617, vyžadují životnost ≥50 000 hodin, v tomto okamžiku žáruvzdorné oceli na bázi železa tyto požadavky jen stěží splňují.

Tepelná únava a tepelný šok

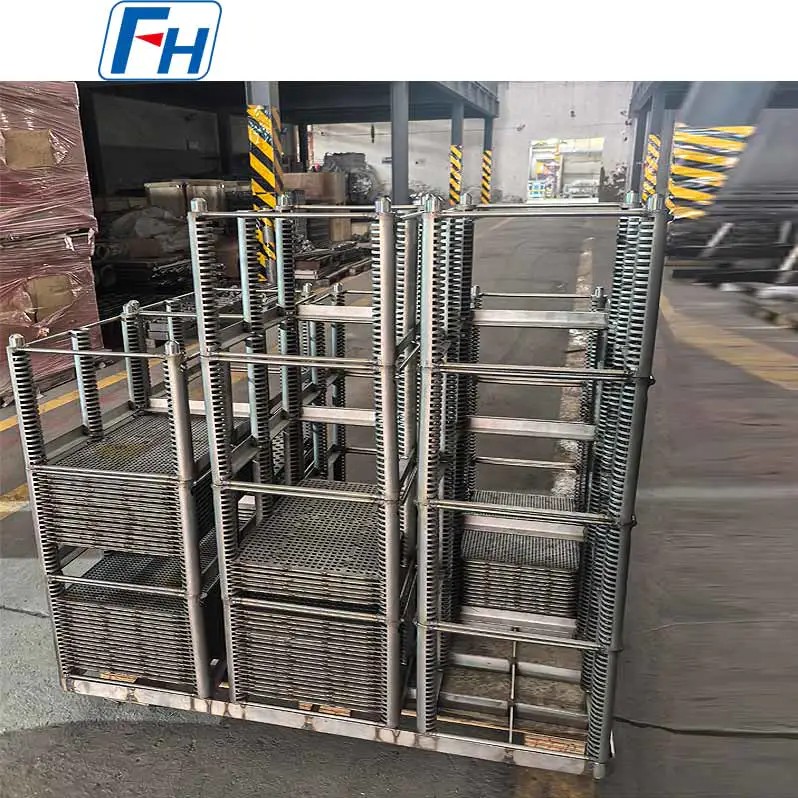

U součástí, u kterých dochází k častým cyklům spouštění/vypínání nebo kolísání teploty (jako jsou podnosy pro tepelné zpracování a sálavé trubice), je primárním způsobem poruchy tepelná únava. Prostřednictvím 1000 tepelných cyklů mezi 20 °C a 800 °C lze vyhodnotit rychlost růstu trhlin. HH typ 1 díky svému částečnému obsahu feritu vykazuje za takových podmínek lepší tažnost než plně austenitický typ 2; zatímco řada HT (15Cr-35Ni) má díky vysokému obsahu niklu nejlepší odolnost proti tepelným šokům a může pracovat až do 1150°C v oxidačních podmínkách a 1100°C v redukčních podmínkách.

Opotřebení a mechanické vlivy

V prostředí s erozí materiálu, jako jsou cementářské rotační pece a peletové šachtové pece, musí být odolnost proti opotřebení zvýšena na základě tepelné odolnosti. U ZG40Cr25Ni20 lze obsah uhlíku zvýšit na 0,40 % až 0,50 % nebo lze přidat stopové množství molybdenu (0,5 % až 1,0 %) za účelem vytvoření tvrdých karbidů. Po výměně běžné uhlíkové oceli za ZG40Cr25Ni20 ve vložce cementářské pece se životnost prodloužila z 6 měsíců na 3 roky, což plně demonstrovalo exponenciální zlepšení, které do životnosti přináší správný výběr materiálu.

Standardní systémy a inženýrská praxe v optimalizaci kompozice

Mezi hlavními globálními standardními systémy existují systematické rozdíly ve specifikacích složení pro žáruvzdorné lité oceli. Pochopení těchto rozdílů pomáhá při přesném výběru materiálu:

Čínské standardy (GB/T 8492) a mezinárodní benchmarking

ZG40Cr25Ni20 specifikovaný v GB/T 8492-2014 odpovídá HK40 v ASTM A297, ale s mírně nižším minimálním obsahem niklu (18 % až 21 % oproti 19 % až 22 %). Čínské standardy mají tendenci kompenzovat výkonnostní ztráty způsobené sníženým obsahem niklu přidáním dusíku (N, 0,15 % až 0,25 %) a prvků vzácných zemin (RE), a tím kontrolovat náklady. Například ZG35Cr24Ni7SiN prostřednictvím zpevnění tuhým roztokem dusíku dosahuje pevnosti při vysokých teplotách blízkou HK40 při 1050 °C, ale s náklady na materiál sníženými přibližně o 15 % až 20 %.

Modifikace řady ASTM A297 HP

Tradiční třídy HP (Cr 24 % až 28 %, Ni 33 % až 37 %) se vyvinuly do několika modifikovaných větví:

1. HP-Nb : Přidání 0,8 % až 1,2 % niobu tvoří sraženiny Nb(C,N), čímž se zlepšuje pevnost v lomu při 1100 °C o 20 % až 30 % a zároveň se zlepšuje svařitelnost.
2. HP-Mo : Přídavek 1,0 % až 1,5 % molybdenu zvyšuje zpevňovací účinky tuhého roztoku, vhodné pro podmínky s mírnou sulfidační korozí.
3. HP-W-Nb : Kombinovaný přídavek wolframu (0,5 % až 1,0 %) a niobu, používaný pro sálavé trubky pecí na krakování etylenu, se synergickou optimalizací odolnosti proti nauhličování a odolnosti proti tečení.

Testování složení a kontrola kvality

Odchylky složení v žáruvzdorné ocelové odlitky výrazně ovlivnit výkon. Například obsah křemíku přesahující 3 %, zatímco zvyšuje odolnost proti oxidaci, výrazně snižuje houževnatost při pokojové teplotě; obsah uhlíku vyšší než 0,50 % urychluje vysokoteplotní křehnutí. Technická praxe doporučuje pro testování složení používat optickou emisní spektrometrii (OES) nebo indukčně vázanou plazmu (ICP) s kontrolou chyb v rozmezí ±0,01 %. U kritických součástí je také vyžadováno 500hodinové oxidační testování (GB/T 13303-2020), přičemž se vypočítá průměrná rychlost oxidace V = (g₂ - g₁) / (S · t), v jednotkách g/m²·h.

Ekonomické kompromisy: Náklady životního cyklu spíše než počáteční kupní cena

Konečné rozhodnutí o výběru materiálu musí překročit jednotkovou cenu materiálu a vypočítat celkové náklady životního cyklu (LCC). Vezměme si jako příklad petrochemické pece na krakování etylenu jako příklad:

• Volba HK40 nabízí nižší počáteční náklady na materiál, ale vyžaduje výměnu každé 2 až 3 roky z důvodu deformace při tečení nebo nauhličovacího křehnutí, což má za následek masivní ztráty při údržbě odstávek.
• Výběr modifikovaného HP-Nb zvyšuje počáteční náklady přibližně o 25 % až 30 %, ale životnost může dosáhnout 5 až 7 let. Navíc díky sníženým rychlostem ztenčování stěn mohou úspory paliva díky zlepšené tepelné účinnosti dosáhnout dvojnásobku rozdílu v nákladech na materiál.

V ultravysokém teplotním rozsahu 1095 °C až 1205 °C, přestože slitiny na bázi železa a niklu, jako jsou HL, HU a HX, mají vyšší počáteční náklady, jejich snížená frekvence prostojů a práce na údržbě často vrátí rozdíl v nákladech na materiál do 18 měsíců. proto podstatou výběru žáruvzdorné oceli pro průmyslové pece je nalezení optimální rovnováhy mezi pěti dimenzemi: teplotou, atmosférou, zatížením, životností a cenou. , spíše než pouhé sledování extrému jakéhokoli jednotlivého ukazatele.
