Který tepelně odolný ocelový odlitek byste si měli vybrat pro aplikace s extrémními teplotami?

V odvětvích průmyslového tepelného zpracování a energetických zařízení, odlitky z žáruvzdorné oceli řady s vysokým obsahem chromu (Cr25Ni20). vykazují vynikající odolnost proti tečení a oxidační stabilitu ve srovnání se středně chromovými odlitky s nízkým obsahem niklu (Cr18Ni8) při provozu v trvalém prostředí výše 1100 °C . Pro kritické součásti, jako jsou pecní válce, sálavé trubky a přípravky pro tepelné zpracování, které pracují mimo 1000 °C Výběr materiálů ze slitiny niklu s vysokým obsahem chromu může prodloužit životnost součástí 30 % až 50 % , což výrazně snižuje četnost neplánovaných prostojů a náklady na údržbu.

Technické rozdíly v umístění mezi dvěma hlavními proudy Tepelně odolné ocelové odlitky

Žáruvzdorné ocelové odlitky lze kategorizovat do dvou hlavních větví založených na legovacích systémech: austenitické oceli se středním chromem a austenitické oceli s vysokým obsahem chromu a niklu. Každý má použitelné scénáře v rámci 650 °C až 1200 °C teplotní rozsah s rozdíly v jádru projevujícími se v poměrech složení slitiny, mikrostrukturní stabilitě a křivkách degradace mechanického výkonu při vysokých teplotách.

Řada Medium-Chromium Low-Nickel: Cenově efektivní řešení pro vysoké teploty

Typické druhy, jako je řada Cr18Ni8, kontrolují obsah chrómu uvnitř 16 % až 20 % a obsah niklu přibližně 8 % až 12 % . Tento systém udržuje strukturální pevnost v 650 °C až 950 °C dosah díky zpevnění tuhého roztoku a omezenému vysrážení karbidů. Mezi jeho výhody patří regulovatelné náklady na suroviny a širší okna procesu odlévání, díky čemuž je vhodný pro hromadnou výrobu relativně jednoduchých základových desek pecí, táců a válců nízkoteplotních pecí.

Pokud však provozní teploty překročí 1000 °C Stabilita austenitické matrice u sériových odlitků se středním obsahem chromu a s nízkým obsahem niklu klesá, se zrychlenými rychlostmi precipitace σ fáze a křehkých karbidů. To má za následek degradaci pevnosti při vysokých teplotách přes 40 % od počátečních hodnot po 500 hodin . V důsledku toho je tento materiál vhodnější pro přerušované operace, velké kolísání teplot nebo převážně střední až nízké teploty.

Řada High-Chromium Nickel: Výkonnostní testy při extrémně vysokých teplotách

Reprezentované systémy slitin Cr25Ni20, obsah chrómu je zvýšen na 24 % až 28 % , obsah niklu dosahuje 18 % až 22 % se stopovými přísadami niobu a wolframu pro kontrolu morfologie karbidu. Vysoký obsah chromu zajišťuje tvorbu hutnosti Cr203-Al203 kompozitní oxidové filmy na površích, s rychlostí růstu v 1100 °C pouze vzdušné prostředí jedna třetina ty ze středně chromových sériových odlitků.

Vysoký podíl niklu výrazně zvyšuje stabilitu austenitické fáze při zvýšených teplotách, potlačuje precipitaci σ fáze a umožňuje delší životnost při tečení odlitku. 10 000 hodin pod 1050 °C při namáhání 100MPa podmínky. Tento materiál je preferovanou volbou pro sálavé trubky pece pro kontinuální žíhání, oběžná kola ventilátorů nauhličovacích pecí a komponenty vyzdívky průmyslových pecí pracujících při 1200 °C .

Srovnávací analýza klíčových ukazatelů výkonnosti

Pro kvantifikaci výkonnostních rozdílů mezi těmito dvěma materiály ve skutečných pracovních podmínkách se provádějí systematická srovnání ve čtyřech dimenzích: odolnost proti oxidaci, pevnost při vysokých teplotách, odolnost proti korozi a přizpůsobivost procesu.

Odolnost proti oxidaci: Rozhodující faktor pro životnost při vysokých teplotách

Primární způsoby porušení odlitků z žáruvzdorné oceli v prostředí s vysokou teplotou vzduchu zahrnují odlupování oxidových okují a ztenčování substrátu. Data izochronálního oxidačního testu ASTM G54 ukazují, že po 200 hodin nepřetržité expozice na vzduchu o teplotě 1100 °C , Sériové odlitky z niklu s vysokým obsahem chromu udržují tloušťku oxidového filmu mezi 12 až 18 mikrometrů , zatímco na sériových odlitcích se středním chromem a nízkým obsahem niklu vznikají oxidové filmy dosahující 35 až 50 mikrometrů s patrným vrstvením a praskáním.

Mechanismus tvorby hustého oxidového filmu spočívá v preferenční tvorbě souvislých vrstev Cr203 umožněných vysokým obsahem chrómu, zatímco niklové prvky snižují mezifázové napětí mezi oxidovým filmem a substrátem, čímž se minimalizuje odlučování filmu během tepelného cyklování. U přípravků pro tepelné zpracování, které procházejí častými cykly ohřevu a chlazení, může tato charakteristika snížit rychlost ztráty hmotnosti oxidací přes 60 % .

Tečení při vysoké teplotě a odolnost: Kvantifikované posouzení nosnosti

Creep představuje nejsmrtelnější způsob selhání u tepelně odolných ocelových odlitků za podmínek trvalého vysokoteplotního zatížení. Standardní testování odolnosti GB/T 2039 ukazuje:

• Pod 900 °C/80 MPa podmínky, oba materiály překračují 50 000 hodin doba prasknutí s minimální odchylkou výkonu;
• Pod 1050 °C/60 MPa V podmínkách středního chromu s nízkým obsahem niklu se doba prasknutí sériového odlitku zkracuje na přibližně 8 000 hodin , zatímco odlitky z řady niklu s vysokým obsahem chromu zachovávají více než 25 000 hodin ;
• v 1100 °C , odolnost sériových odlitků se středním chromem a nízkým obsahem niklu se stává neadekvátní pro strojírenské aplikace, zatímco odlitky s vysokým obsahem chromu niklu dosahují 15 000 hodin životnost při prasknutí pod 40 MPa stres.

Tato kvantitativní datová divergence přímo určuje hranice výběru materiálu pro kritické nosné komponenty, jako jsou sálavé trubky a konzolové válečky pece.

Mikrostrukturní evoluce a rozdíly v mechanismu selhání

Výkon při vysokých teplotách žáruvzdorné ocelové odlitky závisí nejen na složení slitiny, ale je hluboce ovlivněn vývojem mikrostruktury během dlouhodobého provozu. Chování fázových transformací těchto dvou materiálů v identických teplotních rozmezích vykazuje zásadní rozdíly.

Řada Medium-Chromium Low-Nickel: Zhrubnutí karbidu a σ Phase Embrittlement

V rámci 650 °C až 900 °C teplotní rozsah, karbidy typu M₂3C₆ v sériových odlitcích se středním obsahem chromu a s nízkým obsahem niklu srážejí kontinuálně podél hranic austenitových zrn a postupně hrubnou s prodlouženou dobou provozu. Objemové frakce karbidu na hranicích zrn mohou dosáhnout 3 % až 5 % po 1000 hodin , silně oslabující soudržnost hranic zrn.

Ještě důležitější je, že obohacení chrómem a železem na hranicích zrn snadno křehne σ fáze (intermetalická sloučenina FeCr) . S hodnotami tvrdosti mezi HV 900 až 1100 σ fáze distribuovaná v síťových konfiguracích podél hranic zrn může snížit rázovou houževnatost při pokojové teplotě přes 70 % , současně degradující vysokoteplotní plasticitu. Pro součásti pece vystavené tepelnému a mechanickému šoku představuje zkřehnutí fáze σ primární úzké místo omezující životnost.

Řada niklu s vysokým obsahem chrómu: Stabilní austenitická matrice a řiditelné srážecí fáze

Vysoký obsah niklu rozšiřuje pole austenitové fáze na nižší teploty, což významně potlačuje kinetiku tvorby σ fáze. V odlitcích Cr25Ni20 i po 10 000 hodin z 1050°C provozu, σ fázové objemové podíly zůstávají pod kontrolou 0,5 % .

Primárními zpevňovacími fázemi v tomto systému jsou karbonitridy typu NbC nebo M(C,N), vyznačující se jemnými částicemi ( 50 až 200 nanometrů ), rovnoměrnou distribuci a mechanismy zpevňování disperze, které zvyšují pevnost při vysokých teplotách s podstatně nižšími rychlostmi zdrsnění než M2C₆. V kombinaci s vhodnou úpravou roztokem ( 1150 °C až 1200 °C udržování po dobu 2 až 4 hodin s následným ochlazením vodou ), odlitky dosahují optimalizovaných stavů rozložení karbidu od začátku provozu, čímž se oddaluje degradace výkonu.

Scénáře průmyslových aplikací a směrnice pro rozhodování o výběru

Na základě výše uvedených rozdílů ve výkonu se hranice použitelnosti pro tyto dva typy odlitků z žáruvzdorné oceli v průmyslových zařízeních staly poměrně jasnými. Rozhodnutí o výběru by měla komplexně zhodnotit pracovní teplotu, charakteristiky zatížení, frekvenci tepelných cyklů a očekávané požadavky na životnost.

Typický srovnávací případ v aplikacích přípravků pro tepelné zpracování

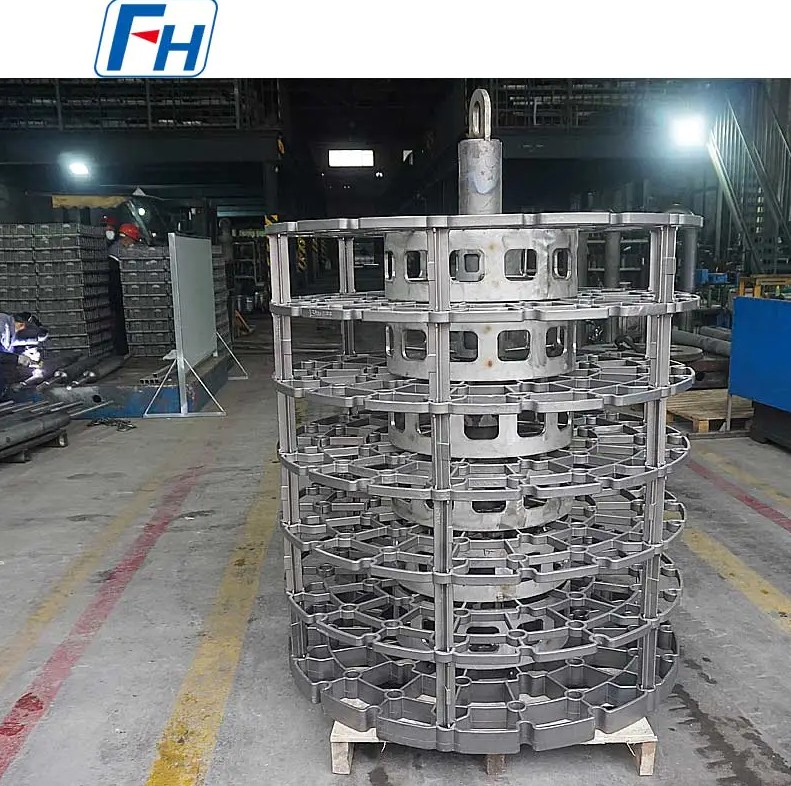

Zvažte zásobníky a sloupky ve výrobních linkách pro nauhličování automobilových převodů: In 930°C nauhličovací atmosféry , svítidla řady se středním chromem a nízkým obsahem niklu dosahují životnosti přibližně 8 až 12 měsíců s primárními způsoby porušení zahrnující deformační deformaci a praskání v důsledku oxidace na hranicích zrn. Při přechodu na materiály řady s vysokým obsahem chromu se životnost za stejných podmínek prodlužuje na 18 až 24 měsíců , přičemž redukce deformace přesahují 40 % .

Přestože sériové odlitky z niklu s vysokým obsahem chromu zahrnují vyšší počáteční pořizovací náklady, komplexní výpočty zahrnující četnost výměny, ztráty prostojů a náklady na údržbu ukazují, že jejich celkové náklady životního cyklu jsou ve skutečnosti sníženy o 25 % až 35 % . Tato ekonomická výhoda se projevuje zejména u kontinuálně pracujících automatizovaných výrobních linek tepelného zpracování.

Základy kontroly kvality a ověřování výkonu

Bez ohledu na výběr materiálu závisí výkonová realizace tepelně odolných ocelových odlitků na přísných systémech kontroly kvality. Následující položky kontroly představují kritické vazby zajišťující, že odlitky splňují požadavky na provozní podmínky návrhu.

Chemické složení a metalografická zkouška

Spektroskopická analýza zajišťuje kontrolu odchylek hlavních prvků, jako je chrom, nikl a uhlík ±0,5 % s přídavky stopových prvků, jako je niob a wolfram, přesně udržované na ±0,1 % . Metalografické vyšetření se zaměřuje na:

• Třídy velikosti zrna austenitu (obvykle vyžadující 3 až 6 třída );
• Morfologie distribuce karbidů a objemové frakce;
• Přítomnost pórovitosti při smršťování odlitku, nadměrné vměstky nebo jiné vady.

Ověřovací test výkonu při vysoké teplotě

Kromě konvenčních zkoušek tahem při pokojové teplotě musí být doplněny následující položky ověřování při vysoké teplotě:

1. Krátkodobá zkouška tahem při vysoké teplotě (body cílové teploty: 800 °C, 950 °C, 1050 °C ), měření křivek degradace meze kluzu a pevnosti v tahu;
2. Testování odolnosti (prováděné podle GB/T 2039 nebo ASTM E139), získání údajů o době protržení při cílových teplotách a úrovních napětí;
3. Testování izochronní oxidace ( 800 °C až 1100 °C , vážit každý 50 hodin ), vynesení křivek oxidační kinetiky a výpočet rychlostních konstant oxidace.

U kritických nosných součástí se doporučuje zvýšit podíly vzorků o 10 % až 20 % pro nedestruktivní testování (radiografické nebo ultrazvukové), přičemž vnitřní rozměry defektu nepřesahují 5 % z wall thickness.

Trendy vývoje technologií a doporučení pro výběr materiálů

Jak se průmyslové pece vyvíjejí směrem k vyšším teplotám, delším nepřetržitým provozním cyklům a složitějším atmosférickým prostředím, technologie odlévání žáruvzdorné oceli vykazuje následující vývojové trendy:

• Design z mikrolegování : Přidání stopových prvků vzácných zemin (jako je Ce, La) k základním kompozicím Cr25Ni20 může dále zjemnit strukturu zrn oxidového filmu a snížit 1100 °C oxidační rychlosti o další 15 % až 20 % ;
• Směrové tuhnutí a jemnozrnné lití : Řízení směru tuhnutí a rychlosti ochlazování pro eliminaci segregace sloupcových krystalů, zvýšení odolnosti při vysokých teplotách přes 20 % ;
• Kompozitní ochranný povlak Synergie : Nanášení aluminidových nebo MCrAlY povlaků na odlévané povrchy za účelem vytvoření dvouvrstvých ochranných systémů se substráty ze slitiny niklu s vysokým obsahem chromu, čímž se dosahují maximální provozní teploty 1250 °C .

Pro koncové uživatele by rozhodnutí o výběru materiálu měla překračovat rámec porovnávání jednotlivých nákladů a zavádět modely hodnocení zaměřené na ně celkové náklady životního cyklu (LCC) . Při překročení provozních teplot 1000 °C nebo překročit roční provozní hodiny 6 000 hodin , komplexní výhody z hlediska nákladů a výkonu řady s vysokým obsahem chromu niklu žáruvzdorné ocelové odlitky se plně projeví, což představuje racionální volbu pro zajištění dlouhodobého stabilního provozu zařízení.
