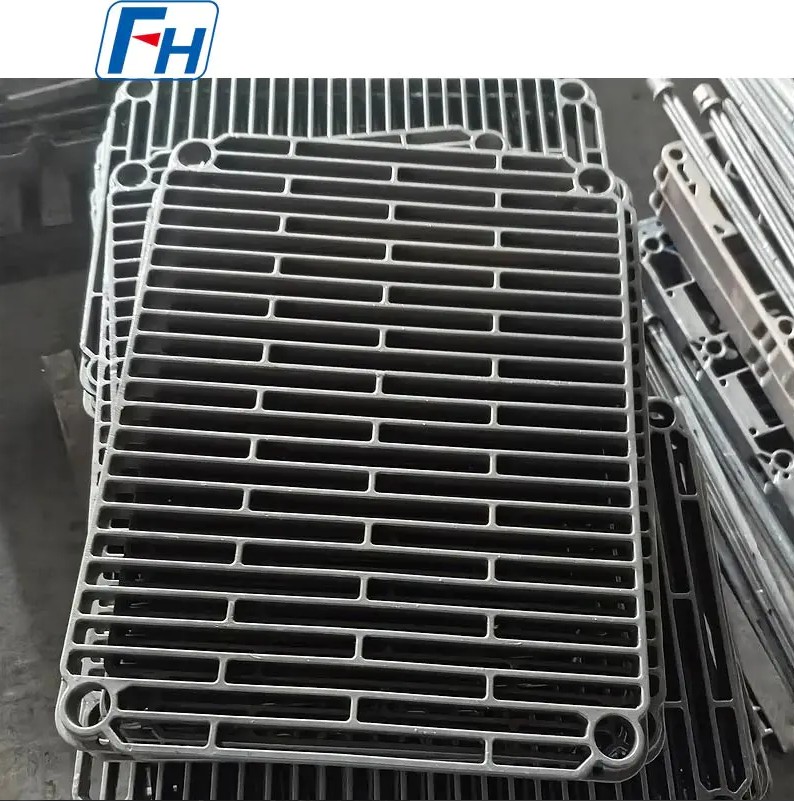

Proč se tácky pro tepelné zpracování deformují nebo praskají?

Nestejnoměrné tepelné cyklování: Primární hnací síla deformace a praskání

Řídicí termočlánek pece může potvrdit cílovou průměrnou teplotu, přesto mohou uvnitř komory stále existovat významné teplotní gradienty ze strany na stranu, shora dolů a zepředu dozadu. Jak se tác opakovaně zahřívá a ochlazuje těmito gradienty, různé zóny se roztahují a smršťují různou rychlostí, což vytváří kumulativní tepelné napětí.

V pecích pro kontinuální tepelné zpracování se povrchová teplota válců pece může během několika minut změnit z přibližně 200 °C na více než 900 °C. Podnosy pro tepelné zpracování podstupují ještě více nakládacích a vykládacích cyklů za den než typické pecní válce, takže akumulovaný tepelný šok je značný. Jakmile lokalizované napětí překročí mez kluzu materiálu, zásobník se začne prohýbat, kroutit nebo deformovat. Pokud se stres nadále koncentruje bez úlevy, následuje zlomenina.

Konstrukční nedostatky: Tepelná roztažnost bez možnosti jít

Když se tác zahřeje z pokojové teploty na 1 000 °C, lineární roztažnost může dosáhnout 10 mm až 15 mm na metr délky. Pokud návrh nezahrnuje dilatační mezery nebo pružné spojovací konstrukce, tato tepelná roztažnost nemá žádnou cestu uvolnění – napětí se hromadí přímo ve svarových spojích a nakonec způsobí praskliny.

Tloušťka stěny je stejně důležitá. Stěna hlavní přihrádky se obvykle pohybuje od 8 mm do 20 mm. Příliš tenké stěny postrádají pevnost a rychle oxidují; stěny, které jsou příliš silné, zvyšují tepelnou hmotu, prodlužují topné cykly a zesilují tepelné namáhání. Empirické údaje ukazují, že s každým zvýšením tloušťky stěny o 2 mm vzroste hmotnost vaničky přibližně o 15 %, zatímco životnost při tečení při vysoké teplotě se zlepší pouze o přibližně 5 %. Optimalizace rovnováhy mezi pevností konstrukce a tepelnou účinností je proto zásadní.

Pokud jde o uspořádání žeber, voštinové struktury zvyšují tuhost tácu o více než 40 % ve srovnání s konvenčními radiálními žebry a současně snižují hmotnost a zlepšují cirkulaci pecního plynu – udržují rovnoměrnost teploty obrobku v rozmezí ±5 °C. Tvrdost spodní dráhy by měla být o 30 až 50 HBW nižší než u válců pece, aby se zabránilo poškození drahých povrchů válců.

Špatná volba materiálu: Výkon při vysokých teplotách se rychle snižuje

Běžné tácky z uhlíkové oceli nad 900 °C rychle ztrácejí pevnost a odolnost proti oxidaci. Žáruvzdorné odlitky z legované oceli – jako jsou třídy 1.4848, 1.4849, 2.4879 a SCH13 – obvykle obsahují 10 % až 30 % chrómu s přísadami niklu a molybdenu, čímž tvoří stabilní austenitické nebo austeniticko-feritické mikrostruktury. To umožňuje, aby podnosy spolehlivě fungovaly v prostředí s teplotou mezi 900 °C a 1 150 °C, což přináší tři až pětkrát delší životnost než běžné podnosy z uhlíkové oceli.

Chrom vytváří na povrchu hustý film oxidu Cr2O3, který blokuje další difúzi kyslíku, čímž zpomaluje jak vysokoteplotní oxidaci, tak počátek praskání tepelnou únavou. Navíc odlitky, které neprošly normalizací a temperováním, aby se uvolnilo zbytkové napětí z procesu odlévání, začnou praskat mnohem dříve, protože provozní tepelné napětí se hromadí na již existujícím zbytkovém napětí.

Chyby provozu a údržby: skryté akcelerátory selhání

I při správném výběru materiálu a správném konstrukčním návrhu může špatná provozní praxe výrazně zkrátit životnost podnosu. Mezi nejčastější mezery v řízení na úrovni oboru patří:

• 01 Zatížení jednoho zásobníku nad 85 % jeho jmenovité projektované kapacity, vytvoření lokalizovaných koncentrací napětí, které iniciují časnou deformaci.
• 02 Provoz při skutečných teplotách nižších než 50 °C pod maximální jmenovitou provozní teplotou materiálu, což neponechává žádnou bezpečnostní rezervu pro náhodné přehřátí.
• 03 Nevyrovnané přenosové mechanismy – tlačné tyče, tlačné hlavy, hlavice manipulátorů – které vyvíjejí nepřetržitou boční sílu a zrychlují opotřebení a deformaci v průběhu času.
• 04 Vynechání komplexních rozměrových kontrol každých 500 cyklů pece; pokračování v používání, když kritická rozměrová deformace již přesáhla 3 mm.
• 05 Nerovnoměrné zchlazení, které vytváří ostrý teplotní gradient mezi obrobky a zásobníkem a vytváří náhlý tepelný šok.

Jak zjistit, zda zásobník potřebuje vyměnit

Kontrola tácu by se měla zaměřit na tři rozměry: rovinnost, pravoúhlost a celkovou proporční integritu. Podnosy musí zůstat ploché a rovné jak po šířce, tak po délce. Prohnutí, prohnutí, deformace nebo zkroucení narušují plynulou manipulaci s materiálem uvnitř pece a mohou způsobit neočekávané zastavení zařízení.

Pravoúhlost se nejlépe kontroluje pomocí tesařského čtverce aplikovaného na každý ze čtyř rohů. Jakýkoli stav mimo čtverec může způsobit problémy se sledováním v systému dopravy pece a spustit kaskádu sekundárních poruch. Podnosy vykazující výrazné vyboulení nebo velké lomy, které nespadají do původních rozměrových tolerancí, by měly být okamžitě vyřazeny z provozu, nikoli opraveny a znovu použity.

Zabudování inspekcí zásobníků do plánovaných odstávek letní nebo zimní údržby pece je praktický způsob, jak tento proces institucionalizovat a zachytit problémy dříve, než přerostou v nákladná přerušení výroby.

Základní strategie pro prodloužení životnosti zásobníků

Pokud jde o materiál, specifikace odlitků z žáruvzdorné slitiny, které již prošly normalizací a temperováním, eliminuje zbytkové pnutí při odlévání před uvedením zásobníku do provozu. Na konstrukční úrovni je zajištěno, že konstrukce zahrnuje kompenzaci tepelné roztažnosti – prostřednictvím voštinových žeber, pružných spojů a odpovídajících dilatačních mezer – napětí spíše rozkládá, než aby jej koncentrovalo. Na procesní úrovni snižují teplotní šoky postupné zahřívání a ochlazování; Kalení olejem generuje výrazně nižší tepelné namáhání než kalení vodou, zatímco kalení vzduchem vyhovuje aplikacím, kde na kontrole zkreslení záleží více než na maximální tvrdosti.
