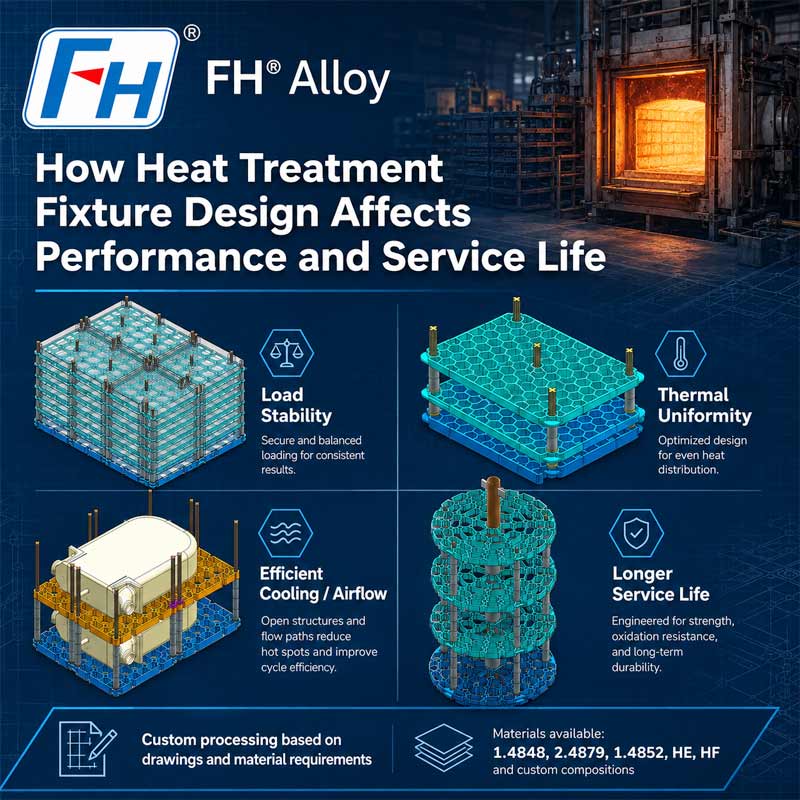

Jak design zařízení pro tepelné zpracování ovlivňuje výkon a životnost

Při výrobě je důležitý výběr správného materiálu přípravky pro tepelné zpracování , ale jakost materiálu sama o sobě neurčuje, jak dlouho svítidlo vydrží.
Dvě svítidla vyrobená ze stejné slitiny mohou fungovat velmi odlišně, pokud:

• Konstrukční geometrie

• Rozložení zatížení

• Opěrné body

• Přídavek na tepelnou roztažnost

• Tloušťka řezu

• Rozvržení svařování

• Způsob načítání


jsou různé.
Při zvýšených teplotách musí přípravky pece nést mechanické zatížení a přitom se opakovaně roztahovat, smršťovat, zahřívat a ochlazovat.
Z tohoto důvodu by měl dobrý návrh přípravku pro tepelné zpracování vyvažovat strukturální pevnost, stabilitu při vysokých teplotách, účinnost pece, požadavky na manipulaci a životnost.
FH® Alloy vyrábí přizpůsobené koše na tepelné zpracování, podnosy, stojany a přípravky pece podle výkresů zákazníka a skutečných provozních podmínek pece.

Proč je při vysokých teplotách důležitý design svítidel
Při pokojové teplotě se přípravek může jevit jako tuhý a mechanicky pevný.
Uvnitř průmyslové pece se však situace mění.
Vysoké teploty mohou snížit pevnost materiálu a zvýšit riziko:

• Creepová deformace

• Prověšení

• Deformování

• Tepelná únava

• Praskání

• Ztráta rozměrové přesnosti


Konstrukce, která funguje dobře během prvních několika cyklů pece, může po opakovaném použití postupně ztrácet svůj tvar.
To je důvod, proč by inženýři měli hodnotit výkon svítidla při skutečné provozní teplotě spíše než pouze při zatížení při pokojové teplotě.

1. Rozložení zatížení je základem designu přípravku
Jedním z nejdůležitějších konstrukčních aspektů je, jak se zatížení obrobku přenáší přes přípravek.
Špatné rozložení zatížení může způsobit koncentrované napětí pouze v několika oblastech.
Mezi typické důsledky patří:

• Lokální ohýbání

• Popraskané rohy

• Prověšení cross members

• Deformace kolem opěrných bodů


Lepší návrh rozloží celkové zatížení na více konstrukčních prvků.
Například místo toho, aby těžká součást spočívala na jediném úzkém nosníku, může přípravek používat několik zesílených podpěr pro rovnoměrnější rozložení zatížení.
Návrháři by měli zvážit:

• Hmotnost každého obrobku

• Celková hmotnost šarže

• Vlastní váha přípravku

• Umístění těžiště

• Vzdálenost mezi opěrnými body


Správné rozložení zatížení může výrazně snížit dlouhodobou vysokoteplotní deformaci.

2. Poloha opěrného bodu může ovlivnit deformaci obrobku
Design svítidla neovlivňuje pouze svítidlo samotné.
Může také ovlivnit rozměrovou stabilitu obrobku.
Pokud jsou opěrné body nesprávně umístěny, může se součást během zahřívání deformovat, protože její vlastní hmotnost není správně podepřena.

U přesných součástí by uspořádání podpory mělo zohledňovat:

• Geometrie součásti

• Kritické rozměrové oblasti

• Tenké nebo nepodporované sekce

• Těžiště

• Směr tepelné roztažnosti


Přidání dalších bodů podpory není vždy lepší.
Příliš mnoho tuhých kontaktních bodů může omezovat tepelnou roztažnost a vytvářet další napětí.
Cílem je poskytnout stabilní, ale kontrolovanou podporu.

3. Tepelná expanze musí být zabudována do návrhu
Všechny kovové přípravky se při zahřívání roztahují a při ochlazení smršťují.
Pokud je tento pohyb ignorován, opakované tepelné cykly mohou vytvářet vnitřní napětí.
Mezi běžné problémy patří:

• Zkreslené rámy

• Prasklé svary

• Ohnuté vodicí kolíky

• Špatně zarovnané skládací body


Dobrý design svítidla pro vysoké teploty může zahrnovat:

• Dilatační vůle

• Funkce posuvné podpory

• Flexibilní připojení

• Snížené omezení v nekritických oblastech


Přesné řešení závisí na geometrii přípravku a procesu pece.
Přídavek na tepelnou roztažnost se stává zvláště důležitým u velkých přípravků a dlouhých konstrukčních prvků.

4. Geometrie řezu ovlivňuje pevnost při vysokých teplotách
Zvětšení tloušťky může zlepšit tuhost, ale zvýšení hmotnosti každé součásti není nutně nejlepším řešením.
Těžká zařízení mají také nevýhody:

• Vyšší cena materiálu

• Větší tepelná hmota

• Více energie potřebné na vytápění

• Snížené užitečné zatížení pece


Namísto pouhého zvýšení tloušťky mohou inženýři zlepšit pevnost pomocí strukturální geometrie.
Příklady:

• Výztužná žebra

• Křížové výztuhy

• Krabicové konstrukce

• Strategická podpůrná místa

• Optimalizované vzory mřížky


Dobré inženýrství má za cíl dosáhnout požadované pevnosti s minimální praktickou hmotností přípravku.

5. Otevřená plocha ovlivňuje účinnost vytápění
Přípravky pro tepelné zpracování musí podporovat komponenty, aniž by zbytečně blokovaly přenos tepla.
Husté struktury mohou snížit přímé vystavení obrobku:

• Sálavé teplo

• Atmosféra pece

• Chladicí proud


Z tohoto důvodu mnoho košů, táců a mřížek používá otevřené struktury.
Mezi výhody mohou patřit:

• Lepší rovnoměrnost teploty

• Rychlejší odezva zahřívání

• Zlepšená cirkulace plynu

• Snížená hmotnost svítidla


Přílišné zvětšení otevřené plochy však může oslabit svítidlo.
Návrh proto vyžaduje rovnováhu mezi:
účinnost přenosu tepla a mechanická pevnost

6. Design koše vyžaduje více než pevný rám
Koše na tepelné zpracování se běžně používají pro dávkové zpracování.
Jejich návrh by měl brát v úvahu jak přípravek, tak komponenty v něm uložené.
Mezi důležité faktory patří:

• Rozměry košíku

• Spodní struktura

• Výška boční stěny

• Pozice výztuže

• Metoda zvedání

• Stohovatelnost

• Maximální zatížení


Při velkém zatížení je dno koše často jednou z nejkritičtějších oblastí.
Nedostatečné vyztužení může způsobit prohnutí základny koše, i když vnější rám zůstane neporušený.

7. Rovinnost podnosu a výztuž spolu úzce souvisejí
Podnosy pro tepelné zpracování jsou často vybírány pro aplikace vyžadující řízené umístění součástí.
Deformace zásobníku může způsobit:

• Nerovnoměrné podepření obrobku

• Nesprávné stohování

• Rozměrová variace

• Manipulace s problémy


Konstrukce zásobníku proto může používat:

• Výztužná žebra

• Mřížkové struktury

• Opěrné nohy

• Zvýšená hloubka řezu


Vzor výztuže by měl odpovídat skutečné zatěžovací ploše a neměl by být přidáván náhodně.

8. Konstrukce stojanu musí brát v úvahu vertikální stabilitu
Stojany na tepelné zpracování často nesou komponenty na několika úrovních.
Ve srovnání s jednoduchým zásobníkem představují stojany další konstrukční výzvy.
Patří sem:

• Vyšší těžiště

• Vertikální tepelná roztažnost

• Boční zatížení

• Nerovnoměrné rozložení dílů

• Konstrukční stabilita při manipulaci


U vysokých regálů by měli inženýři věnovat zvláštní pozornost:

• Stabilita základny

• Síla sloupu

• Křížové vyztužení

• Úrovňové rozestupy

• Zátěžová symetrie


Nestabilní stojan může způsobit jak výkonnost pece, tak rizika manipulace.

9. Odlévaná a vyrobená svítidla vyžadují odlišné designové myšlení
Přípravky pro tepelné zpracování mohou být vyráběny litím, výrobou nebo kombinací obou.

Design litého svítidla
Casting může být vhodný pro:

• Složité mřížkové struktury

• Integrovaná výztuha

• Opakující se výroba

• Silné vysokoteplotní konstrukční části


Odlitek by měl pečlivě zvážit přechody sekcí, aby se zabránilo zbytečné koncentraci hmoty a napětí.

Vyrobený design svítidla
Vyrobené přípravky obvykle používají:

• Talíř

• Bar

• Trubice

• Rod

• Svařované sestavy


Designová pozornost by měla být věnována:

• Umístění svaru

• Geometrie kloubu

• Zkreslení během výroby

• Vysokoteplotní únava v okolí svarů


Žádná metoda není automaticky lepší. Vhodný proces závisí na struktuře, množství, materiálu a provozních podmínkách.

10. Místo svařování může ovlivnit životnost svítidla
U vyrobených přípravků pro tepelné zpracování jsou svarové spoje často kritickými oblastmi.
Opakované tepelné cykly mohou způsobit napětí kolem svařovaných spojů.
Mezi potenciální problémy patří:

• Praskání svaru

• Poškození tepelně ovlivněné zóny

• Lokální zkreslení

• Zbytkový stres


Konstrukce přípravku by proto měla zabránit umístění zbytečných svarů přímo v oblastech s nejvyšším namáháním, kdykoli je to praktické.
Dobrý design spoje, správný výplňový materiál, správné postupy svařování a kontrola rozměrů přispívají ke spolehlivosti upínacího přípravku.

11. Stohovatelné svítidla vyžadují stabilní polohovací prvky
Stohovatelné koše a podnosy mohou výrazně zlepšit využití pece.
Špatný návrh stohování však může mít za následek:

• Nestabilní zatížení

• Nesouosost

• Nerovnoměrný přenos zátěže

• Lokální deformace


Stohovací body by měly poskytovat předvídatelný přenos zatížení z jedné vrstvy přípravku na další.
Návrháři by měli zvážit:

• Vertikální zarovnání

• Umístění geometrie

• Kontaktní oblast

• Tepelná roztažnost

• Tolerance zatížení


To se stává stále důležitějším, když je několik vrstev upínacích přípravků naskládáno dohromady.

12. Při navrhování je třeba zvážit způsob manipulace
Přípravek se nepoužívá pouze uvnitř pece.
Musí také přežít:

• Načítání

• Doprava

• Zvedání

• Vykládání

• Opakovaná dílenská manipulace


Návrh svítidla proto může vyžadovat, aby zahrnoval:

• Zvedací body jeřábu

• Vidlicové kapsy

• Kliky

• Zvedání beams

• Automatická manipulační rozhraní


Tyto prvky musí být dostatečně pevné pro celkovou naloženou hmotnost.
Špatný design manipulace může zkrátit životnost přípravku, i když jsou podmínky pece dobře řízeny.

Požadavky na design svítidel pro různé typy pecí
Různé systémy pecí vyžadují různé konstrukce příslušenství.

Vakuové pece
Zařízení vakuové pece často zdůrazňují:

• Rozměrová stabilita

• Nízká hmotnost svítidla

• Přenos tepla sáláním

• Čistá konstrukce

• Řízená podpora


Jámové pece
Svítidla pro důlní pece běžně vyžadují:

• Stabilita vertikálního zatížení

• Spolehlivé zvedací body

• Dlouhé konstrukční prvky

• Řízené rozložení zátěže


Válcové krbové pece
Zařízení pracující na válcích by měla vzít v úvahu:

• Rovnost dna

• Rozteč podpory

• Válečkový kontakt

• Dynamická stabilita


Nauhličovací pece
Design musí vzít v úvahu obojí:

• Vysokoteplotní mechanické zatížení

• Agresivní procesní atmosféra


Stejný konstrukční návrh nelze jednoduše zkopírovat napříč všemi typy pecí.

Běžné konstrukční problémy, které snižují životnost příslušenství
Přípravek pro tepelné zpracování může předčasně selhat kvůli několika problémům souvisejícím s návrhem.

Mezi typické příklady patří:
Nadměrné rozpětí mezi podpěrami
Dlouhé nepodepřené části se mohou při teplotě prohýbat.
Nerovnoměrné zatížení
Koncentrovaná hmotnost může způsobit lokální deformaci.
Příliš tuhá konstrukce
Nedostatečná dilatace může zvýšit tepelné namáhání.
Nadměrná hmotnost přípravku
Těžké konstrukce zvyšují tepelnou hmotnost, aniž by nutně zlepšily výkon.
Slabé stohovací oblasti
Špatná geometrie kontaktu může způsobit místní deformaci.
Nesprávné umístění svaru
Na vysoce namáhaných svařovaných plochách se mohou během opakovaného tepelného cyklování vytvořit trhliny.

Jak může dobrý design prodloužit životnost svítidla
Delší životnost obvykle pochází z kombinace vylepšení spíše než z jedné jediné změny.
Lepší design svítidla může zahrnovat:

• Vyváženější dráhy zatížení

• Správné vyztužení

• Vylepšená tepelná roztažnost

• Snížená koncentrace stresu

• Vhodná tloušťka materiálu

• Optimalizovaná otevřená plocha

• Spolehlivé manipulační konstrukce


Když se tyto konstrukční faktory zkombinují se správným tepelně odolným materiálem, výkon svítidla se může výrazně zlepšit.

Informace potřebné před návrhem vlastního zařízení pro tepelné zpracování
Před vývojem svítidla by měl výrobce porozumět skutečným provozním podmínkám.
Mezi užitečné informace patří:

Poskytování úplných informací pomáhá vyhnout se prosté reprodukci slabých stránek stávajícího příslušenství.

Vlastní design svítidla pro tepelné zpracování od FH® Alloy
FH Alloy vyrábí přizpůsobené přípravky pro tepelné zpracování pro aplikace průmyslových pecí.
Mezi dostupné produkty patří:

• Koše na tepelné zpracování

• Podnosy pro pece

• Stojany na tepelné zpracování

• Stohovatelné přípravky

• Zařízení vakuové pece

• Svítidla pro důlní pece

• Vlastní podpůrné konstrukce


Zákazníci mohou poskytnout:

• Výkresy

• Stávající vzorky přípravků

• Rozměry pece

• Informace o obrobku

• Načítání requirements


U náhradních projektů mohou fotografie stávajících deformací nebo oblastí selhání také pomoci vyhodnotit možná vylepšení návrhu.

FAQ
Q1: Proč se přípravky pro tepelné zpracování deformují, i když je materiál správný?
Materiál je jen jeden faktor. Nadměrné zatížení, dlouhá nepodporovaná rozpětí, špatné rozložení zatížení, nedostatečná odolnost proti tečení a omezení tepelné roztažnosti mohou také způsobit deformaci.

Q2: Vydrží těžší zařízení vždy déle?
Ne. Zvýšení hmotnosti může zlepšit tuhost v některých oblastech, ale nadměrná hmota zvyšuje tepelné zatížení a nevyřeší automaticky problémy se stresem nebo tečením.

Q3: Jak lze snížit deformaci koše tepelného zpracování?
Mezi možná vylepšení patří optimalizace rozteče podpor, vyztužení, rozložení zatížení, výběr materiálu a limity maximálního zatížení.

Q4: Měl by se změnit design přípravku pro různé typy pecí?
Ano. Vakuové, šachtové, válečkové nístěje, nauhličovací a vsádkové pece mají různé požadavky na teplotu, atmosféru, plnění a manipulaci.

Otázka 5: Lze optimalizovat stávající design přípravku?
Ano. Existující výkresy, provozní podmínky, fotografie poruch, nakládací data a informace o materiálu lze zkontrolovat a identifikovat potenciální konstrukční vylepšení.

Závěr
Životnost přípravku pro tepelné zpracování závisí na mnohem více než na kvalitě slitiny.
Spolehlivý design musí vzít v úvahu:

• Rozložení zatížení

• Opěrná poloha

• Tepelná roztažnost

• Konstrukční geometrie

• Přenos tepla

• Hmotnost přípravku

• Manipulace

• Stav pece


Nejlepší výsledky pocházejí z kombinace vhodného výběru materiálu s konstrukčním návrhem specifickým pro aplikaci.
FH® Alloy poskytuje přizpůsobený návrh a výrobu přípravků pro tepelné zpracování pro průmyslové pece na základě výkresů zákazníků a skutečných provozních požadavků.
U nového přípravku nebo projektu výměny poskytněte typ pece, provozní teplotu, rozměry obrobku, celkové zatížení, velikost přípravku, atmosféru a stávající výkres pro technické vyhodnocení.
