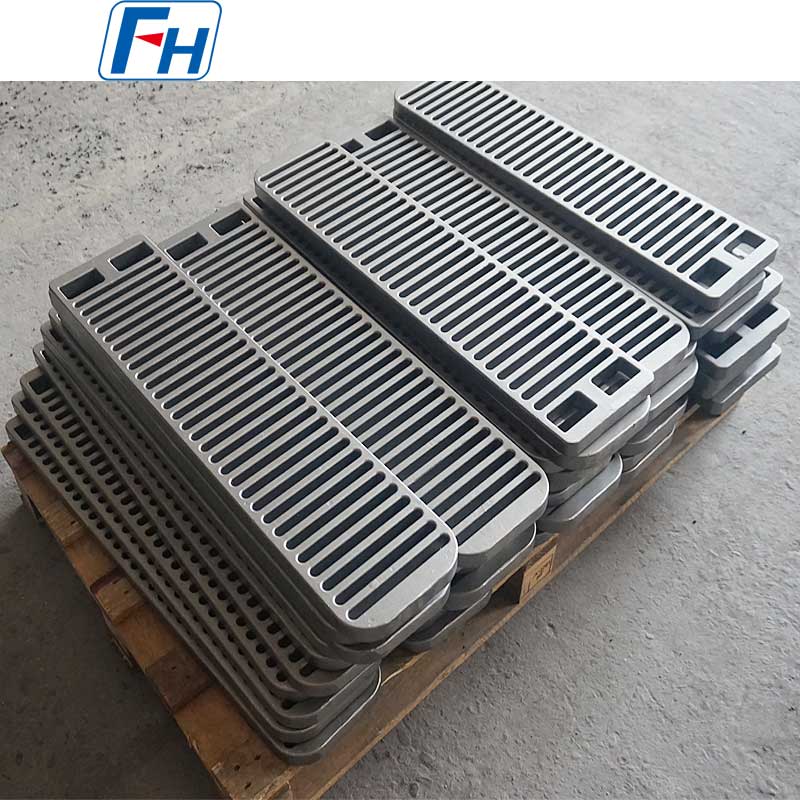

Podpěrné konzoly FH® | Stojany na přípravky pro tepelné zpracování

Značka: FH®

certifikace: ISO9001, ISO14001

Materiál: Tepelně odolná ocel

Stupeň materiálu: HT

Velikost: 832x190,5x25,4mm popř Přizpůsobeno podle vašich výkresů

Provozní teplota: 980 ℃

MOQ: 2 kusy

Kontaktujte nás

Podpěrné držáky a stojany na stojany FH® | Těžké podpěry pro tepelné zpracování

Klíčové výhody

Ložisko pro velké zatížení
Zesílená konstrukce podporuje těžké stohy košů a velké díly – zabraňuje zhroucení a udržuje stabilní zatížení.
Pevnost při vysoké teplotě
Vyrobeno ze žáruvzdorných slitin – zachovává strukturální integritu při provozních teplotách pece až do 1150 °C.
Přesná svařovaná konstrukce
Laserové svařování TIG s plnou penetrací – žádná slabá místa, žádný rozstřik, žádné znečištění kapkami svaru.
Kompatibilita stohování
Navrženo pro bezproblémové propojení s košíky, podnosy a mřížkami FH® – konzistentní výška a zarovnání.
Vlastní konfigurace
Jakákoli výška, šířka nebo nosnost – navrženo pro vaši konkrétní pec a požadavky na díly.

Technické specifikace

Parametr	Hodnota
Materiály	310S, 1,4806, 1,4848, 1,4849, 2,4879, Inconel
Max. průběžná tepl.	450 °C – 1200°C (v závislosti na materiálu)
Nosnost na držák	100 kg – 2000 kg (v závislosti na konstrukci)
Výškový rozsah	50 mm – 500 mm (k dispozici na zakázku)
Horní rozhraní	Ploché / štěrbinové / s kolíky / vlastní
Spodní rozhraní	Ploché / nohy / protiskluzové
Výroba	Přesné svařování laserem/TIG
Certifikát o zkoušce materiálu (MTC) je součástí každého držáku FH®

Proč zvolit podpěrné držáky FH®?
1. Základ bezpečného stohování
Špatně navržené nebo slabé držáky způsobují:

Nerovnoměrné rozložení zátěže – koš se překlopí nebo zhroutí
Poškození části padajícími košíky
Poškození žáruvzdorné pece od upuštěných nákladů
Ohrožení bezpečnosti obsluhy

Nosné konzoly FH® jsou navrženy pro stabilitu a bezpečnost.

2. Průvodce výběrem materiálu

Materiál	Max	Nejlepší pro
Uhlíková ocel	450°C	Nízkoteplotní temperování, nákladově citlivé
310S	950 °C	Všeobecné kalení, nauhličování
1.4806	1000 °C	Žíhání na vyšší teplotu
1.4849	1100 °C	Velké zatížení, dlouhé cykly
Inconel	1150°C	Extrémní teploty

3. Možnosti návrhu

Typ	Nejlepší pro	Klíčová funkce
Pevná výška	Standardní stohování	Jednoduché, silné, cenově výhodné
Nastavitelný	Variabilní výšky nákladu	Nastavení čepem nebo šroubem
Skládací	Skladování, když se nepoužívá	Sklopné nohy, úspora místa
Modulární	Více konfigurací	Vyměnitelné nástavce

Aplikace

1. Podpěra pro stohované koše v skříňových pecích

2. Separace vrstev v jámových / studnových pecích

3. Spodní stoupačky pro cirkulaci plynu pod tácy

4. Distanční vložky mezi vrstvami dílů

5. Podpora pro dlouhé nebo nepohodlné části

6. Všechny typy pecí: skříň, jímka, dno vozu, zvon

Tabulka materiálových tříd:

Tepelně odolná ocel
/	GB	DIN	ASTM	JIS	Chemické složení (%)								Maximální provozní teplota
/	GB	DIN	ASTM	JIS	C	Si	Mn	Cr	Ni	Nb/Cb	Mo	Jiné	Maximální provozní teplota
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	≤2,00	≤1,00	24:00 - 28:00	4:00 - 6:00	-	≤0,50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1,00 - 2,50	≤2,00	19:00 - 23:00	8:00 - 12:00	-	≤0,50	-	950 ℃
3	ZG30Cr28Ni10	-	ON	SCH17	0,20 - 0,50	≤2,00	≤2,00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1,00 - 2,50	≤2,00	24:00 - 27:00	11:00 - 14:00	-	≤0,50	-	1050 ℃
5	ZG30Cr28Ni16	-	Ahoj	SCH18	0,20 - 0,50	≤2,00	≤2,00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0,30 - 0,50	≤1,75	≤1,50	23:00 - 27:00	19:00 - 22:00	-	≤0,50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	≤2,00	≤2,00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0,35 - 0,75	≤2,50	≤2,00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	≤2,00	≤2,00	15:00 - 19:00	33:00 - 37:00	-	≤0,50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	≤2,00	≤2,00	24:00 - 28:00	33:00 - 37:00	0,80 - 1,80	≤0,50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1,00 - 2,50	≤2,00	18:00 - 21:00	36:00 - 39:00	1,20-1,80	≤0,50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1,00 - 2,50	≤2,00	23:00 - 25:00	23:00 - 25:00	0,80 - 1,80	≤0,50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1,00 - 2,50	≤2,00	24:00 - 28:00	33:00 - 37:00	-	≤0,50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2,00	19:00 - 21:00	31:00 - 33:00	0,50 - 1,50	≤0,50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0,35 - 0,75	≤2,00	≤2,00	10:00 - 14:00	58:00 - 62:00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	≤2,00	≤2,00	15:00 - 19:00	64,00 - 68,00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27:00 - 30:00	≤1,00	≤0,50	≤0,50	Co:48,0 - 52,0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27:00 - 29:00	-	1,50 - 2,50	≤0,50	Co:48,0 - 52,0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1,00 - 2,00	≤1,50	27:00 - 30:00	47,00 - 50,00	-	≤0,50	W: 4,0 - 5,5	1200 ℃

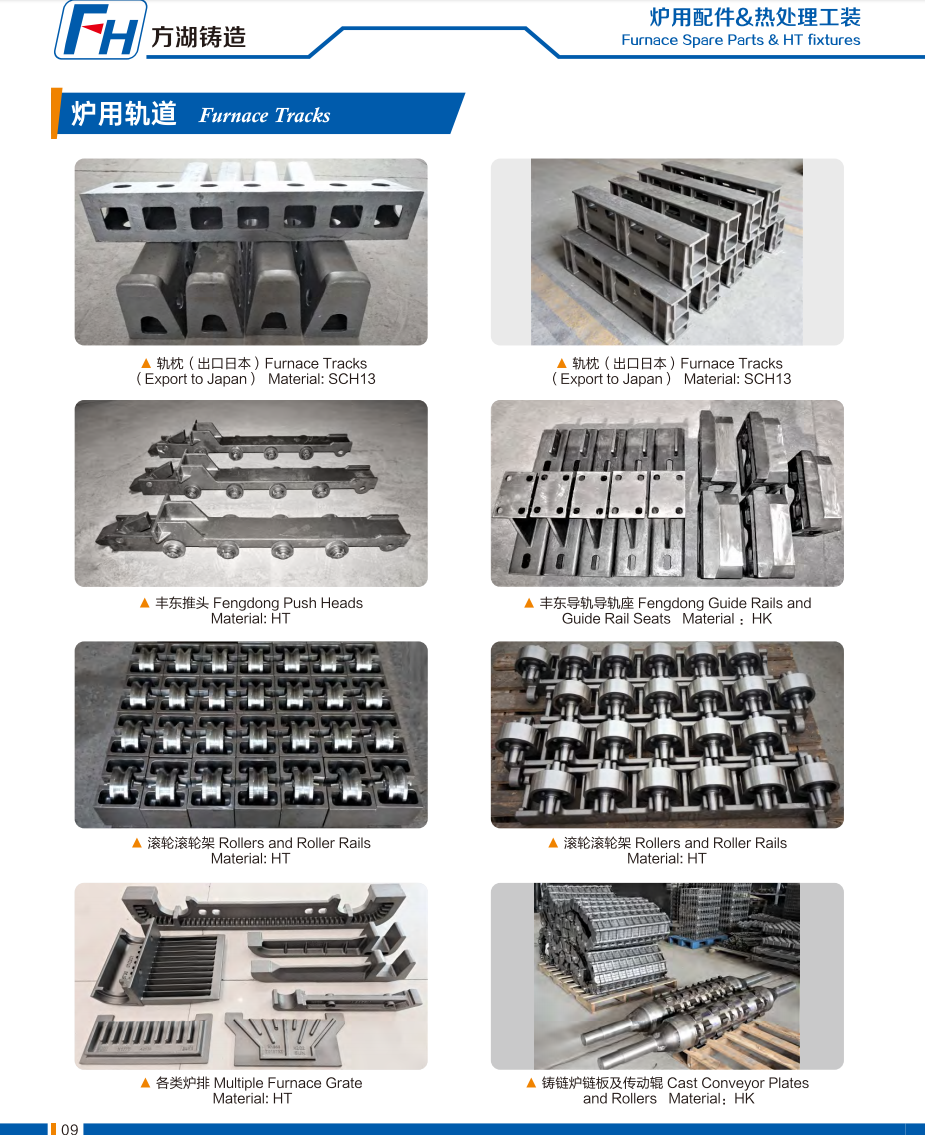

Originální fotografie přípravků pro tepelné zpracování FH®

Proces objednávání

Uveďte požadovanou výšku, šířku a nosnost
Specifikujte provozní teplotu a atmosféru
FH® navrhuje materiál a design
Výroba: 7–15 pracovních dnů
Dodávka zahrnuje MTC a kontrolní zprávu

FAQ:
Q1: Jaký materiál doporučujete pro nosné držáky?
A: Pro ≤700 °C: 310S. Pro nauhličování 950 °C: 1,4849. Pro >1000 °C: Inconel. Uhlíková ocel je k dispozici pouze pro nízkoteplotní aplikace (≤450°C).

Q2: Můžete vyrobit držáky do konkrétní výšky?
Odpověď: Ano – jakákoliv výška od 50 mm do 500 mm. Nabízíme také nastavitelné designy pro potřeby variabilního stohování.

Q3: Jakou váhu může držák unést?
A: Standardní provedení podporují 100–500 kg na držák. Verze pro těžký provoz podporují až 2000 kg na držák. Sdělte nám svůj požadavek na zatížení.

Q4: Dodávají se držáky v sadách?
Odpověď: Ano – obvykle 4 držáky na vrstvu (jedna na roh). Zakázková dostupná množství.

Q5: Jaká je vaše záruka?
Odpověď: 12 měsíců na výrobní vady. Normální opotřebení, tečení a tepelná únava nejsou pokryty.
