Jak vybrat správná svítidla pro tepelné zpracování: Průvodce návrhy a aplikacemi svítidel

Při výrobě průmyslového tepelného zpracování jsou přípravky mnohem víc než jen jednoduché nosiče používané k přesunu komponent do az pecí.

Správně navržený přípravek pro tepelné zpracování pomáhá kontrolovat:

Umístění součástí
Rozvod tepla
Efektivita načítání
Konzistence výroby
Vysokoteplotní deformace

Výběr správného zařízení však není vždy jednoduchý.

Upínač, který dobře funguje pro součástky v malých sériích, nemusí být vhodný pro těžké odlitky. Konstrukce použitá v konvenční peci nemusí splňovat požadavky procesu vakuového tepelného zpracování.

Správné řešení závisí na vztahu mezi:

Geometrie obrobku
Typ pece
Teplotní rozsah
Způsob načítání
Výrobní cyklus
Materiálové provedení

Tato příručka vysvětluje hlavní typy přípravků pro tepelné zpracování a jak inženýři vybírají vhodný design pro různé průmyslové aplikace.
FH® Alloy poskytuje přizpůsobené přípravky pro tepelné zpracování na základě zákaznických výkresů, podmínek pece a výrobních požadavků.

Proč je výběr zařízení pro tepelné zpracování důležitý
Během tepelného zpracování jsou součásti opakovaně vystaveny vysokým teplotám a tepelným cyklům.

Upínač si musí zachovat svou konstrukční funkci a zároveň podpírat obrobek.

Nevhodná konstrukce svítidla může vést k:

Deformace obrobku
Nerovnoměrné vytápění
Snížená kapacita pece
Krátká životnost svítidla
Zvýšené výrobní náklady

U výrobců provozujících nepřetržité operace tepelného zpracování ovlivňuje výkon přípravku přímo produktivitu.
Dobře navržené zařízení by mělo dosáhnout rovnováhy mezi:
Mechanická pevnost Přenos tepla Optimalizace hmotnosti Životnost

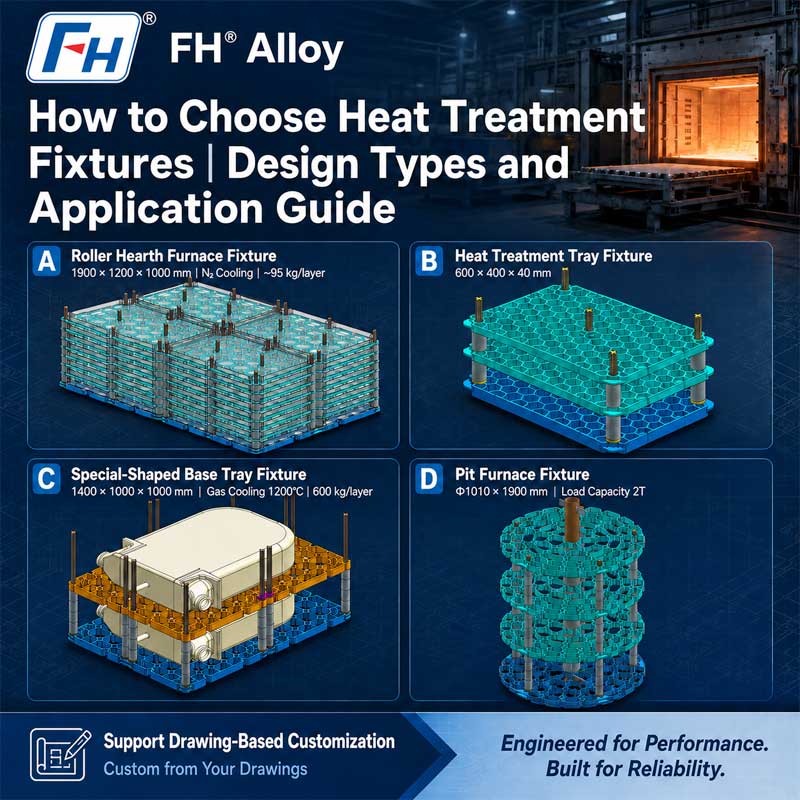

Různé konstrukce přípravků pro tepelné zpracování a jejich aplikace
V průmyslových pecích se používá několik běžných konfigurací přípravků.
Nejlepší volba závisí na tvaru součásti, požadavcích procesu a prostředí pece.

Koše na tepelné zpracování: Flexibilní řešení pro dávkové zpracování
Koše na tepelné zpracování jsou běžně vybírány pro sériovou výrobu, kde se zpracovává více komponent společně.

Jsou široce používány pro:

Malé kovové části
Spojovací materiál
Automobilové komponenty
Obráběné díly
Odlévané komponenty

Výhody košů na tepelné zpracování
Efektivní dávkové načítání
Koše umožňují operátorům vložit mnoho komponent v jednom cyklu pece.
Toto zlepšuje:

Efektivita manipulace
Organizace výroby
Využití pece

Dobrá cirkulace tepla
Otevřené struktury umožňují teplu a atmosféře pece, aby se efektivněji dostalo ke komponentám.
To pomáhá zlepšit rovnoměrnost teploty během zpracování.

Snadná manipulace
Mnoho průmyslových košů zahrnuje:

Zvedací body
Vyztužené rámy
Stohovatelné konstrukce
Manipulační funkce

Díky těmto návrhům jsou vhodné pro opakovaná výrobní prostředí.

Kdy zvolit koš na tepelné zpracování?
Koš je často vhodný, když:

Více dílů je zpracováno společně
Geometrie součástí je poměrně jednoduchá
Upřednostňuje se dávkové nakládání
Vyžaduje se vysoká efektivita výroby

Podnosy pro tepelné zpracování: Stabilní umístění pro přesné součásti
Podnosy pro tepelné zpracování poskytují řízenou nosnou plochu pro komponenty, které vyžadují organizované umístění.
Ve srovnání s košíky poskytují podnosy obvykle lepší kontrolu umístění.

Často se používají pro:

Precizně opracované díly
Ploché komponenty
Nástrojové součásti
Součásti vyžadující oddělení

Klíčové konstrukční vlastnosti táců na tepelné zpracování
V závislosti na aplikaci mohou zásobníky obsahovat:

Mřížkové otvory
Výztužná žebra
Lokalizace bodů
Podpěrné bloky
Stohovatelné konstrukce

Proč se při tepelném zpracování používají podnosy?
Zásobník může pomoci:

Snižte pohyb dílů
Udržujte konzistentní rozestupy
Zabraňte kontaktu součástí
Zlepšit opakovatelnost procesu

Pro aplikace vyžadující rozměrovou přesnost může být rozhodující provedení zásobníku.

Stojany na tepelné zpracování: Podpora velkých nebo složitých součástí
Stojany na tepelné zpracování jsou navrženy pro aplikace, kde komponenty vyžadují specifické umístění nebo víceúrovňovou podporu.
Běžně se používají pro:

Dlouhé komponenty
Těžké díly
Velké sestavy
Přesné komponenty

Důležité aspekty návrhu stojanu
Rozložení zatížení
Pevnost při vysokých teplotách není určena pouze materiálem.
Konstrukce musí správně rozložit zatížení, aby se zabránilo:

Ohýbání
Prověšení
Lokální koncentrace stresu

Umístění komponent
Stojan by měl poskytovat stabilní podporu a zároveň umožňovat:

Cirkulace tepla
Tepelná roztažnost
Snadné nakládání

Kompatibilita pece
Rozměry stojanu musí odpovídat:

Velikost komory pece
Nakládací zařízení
Výrobní proces

Upevnění mřížky: Optimalizace přenosu tepla a hmotnosti
Svítidla mřížkového typu jsou navrženy s otevřenými strukturami pro zlepšení tepelného toku.

Běžně se používají jako:

Podpůrné platformy
Základní mřížky
Mezivrstvy
Košové struktury

Výhody mřížkových struktur
Správně navržený mřížkový přípravek může poskytnout:

Snížená hmotnost svítidla
Zlepšená cirkulace tepla
Lepší kontakt s atmosférou
Efektivní plnění pece

Otevřená konstrukce si však musí stále zachovat dostatečnou pevnost při vysokoteplotním provozu.

Vlastní přípravky pro tepelné zpracování: Navrženo kolem obrobku
Standardní konstrukce přípravků nemůže vždy splňovat průmyslové požadavky.
U speciálních komponent výrobci často vyžadují přizpůsobená řešení.

Vlastní svítidla jsou vyvíjena podle:

Rozměry součástí
Kritická místa podpory
Orientace načítání
Omezení pece
Požadavky na proces

Příklady aplikací zakázkových svítidel
Vlastní návrhy se často používají pro:

Letecké komponenty
Části turbíny
Velké odlitky
Přesné nástroje
Speciální slitinové komponenty

Design svítidla odpovídá typu pece
Prostředí pece je jedním z nejdůležitějších faktorů při výběru svítidla.

Zařízení pro vakuové pece
Aplikace vakuových pecí vyžadují zvláštní pozornost:

Stabilita materiálu
Požadavky na čistý povrch
Rozměrová přesnost
Přenos tepla sáláním

Vakuové přípravky obvykle vyžadují optimalizované konstrukce, protože podmínky přenosu tepla se liší od běžných pecí.

Zařízení pit pece
Upevnění šachtových pecí je běžně konstruováno pro vertikální zatížení.
Mezi důležité úvahy patří:

Výška svítidla
Zvedací konstrukce
Vyvážení zatížení
Umístění součástí

Svítidla pro válečkové pece
Systémy kontinuálních pecí vyžadují přípravky, které mohou spolupracovat s dopravním mechanismem.
Úvahy o designu zahrnují:

Spodní struktura
Stabilita při pohybu
Rozteč válečků
Celková nakládací hmotnost

Svítidla pro nauhličovací pece
Procesy nauhličování vystavují přípravky náročným tepelným a atmosférickým podmínkám.
Výběr materiálu a konstrukční návrh musí vzít v úvahu:

Efekty uhlíkové atmosféry
Vystavení vysokým teplotám
Dlouhé provozní cykly

Výběr správného materiálu svítidla
Návrh svítidla a výběr materiálu musí být zvažovány společně.
Mezi běžné tepelně odolné materiály patří:

Nerezová ocel 310S
Často se vybírá pro:

Podnosy pro pece
Podpůrné konstrukce
Obecné vysokoteplotní aplikace

1.4848 Žáruvzdorná ocel
Běžně se používá tam, kde požadavky zahrnují:

Pevnost při vysokých teplotách
Odolnost proti oxidaci
Spolehlivost konstrukce

Slitiny 1,4849 a 1,4852
Používá se pro náročnější podmínky zahrnující:

Vyšší teplota
Dlouhé servisní lhůty
Lepší odolnost proti tečení

Slitiny na bázi niklu
Vybráno pro aplikace vyžadující vyšší teplotní schopnost nebo náročnější provozní podmínky.

Klíčové faktory při výběru přípravků pro tepelné zpracování
Před výběrem designu svítidla by měli inženýři vyhodnotit následující faktory.

1. Geometrie obrobku
Zvažte:

Tvar
Velikost
Hmotnost
Kritické povrchy
Rizika deformace

2. Podmínky pece
Mezi důležité parametry patří:

Teplota
Atmosféra
Způsob vytápění
Frekvence cyklu

3. Požadavky na načítání
Vyhodnotit:

Hmotnost jedné složky
Hmotnost šarže
Způsob načítání
Manipulační zařízení

4. Očekávaná životnost
Zařízení určené pro příležitostné použití se může lišit od zařízení pracujícího nepřetržitě.
Zvažte:

Tepelné cykly
Požadavky na údržbu
Frekvence výměny

Časté chyby při výběru zařízení pro tepelné zpracování
Výběr pouze na základě počátečních nákladů
Levnější zařízení může mít za následek:

Rychlejší deformace
Častější výměna
Přerušení výroby

Ignorování podmínek pece
Zařízení vhodné pro vzduchovou atmosféru nemusí fungovat dobře v:

Vakuové prostředí
Nauhličovací atmosféry
Vysokocyklová výroba

Použití standardních návrhů pro speciální aplikace
Složité komponenty často vyžadují přizpůsobená řešení podpory

Zakázková výroba přípravků pro tepelné zpracování od FH® Alloy
FH® Alloy se specializuje na výrobu přizpůsobené přípravky pro tepelné zpracování pro aplikace průmyslových pecí.

Mezi řešení patří:

Koše na tepelné zpracování
Podnosy pro pece
Stojany na tepelné zpracování
Mřížkové přípravky
Vlastní podpůrná zařízení
Zařízení vakuové pece

Výroba může být založena na:

Zákaznické výkresy
Stávající vzorky
Specifikace pece
Požadavky na komponenty

Kombinací vhodných materiálů, optimalizovaných struktur a výrobních zkušeností pomáhá FH Alloy zákazníkům zlepšit výkon pece a spolehlivost upínacích přípravků.

FAQ
Q1: Jaký typ zařízení pro tepelné zpracování se nejčastěji používá?
Koše, podnosy a regály patří mezi nejpoužívanější provedení. Nejlepší volba závisí na obrobku a procesu pece.

Q2: Jak mohu vybrat přípravek pro tepelné zpracování?
Výběr by měl vzít v úvahu rozměry obrobku, typ pece, teplotu, atmosféru, způsob plnění a předpokládanou životnost.

Q3: Mohou být přípravky pro tepelné zpracování přizpůsobeny?
Ano. Většina přípravků průmyslových pecí je přizpůsobena podle aktuálních výrobních požadavků.

Q4: Jaké materiály jsou vhodné pro vysokoteplotní svítidla?
Mezi běžné materiály patří 310S, 1.4848, 1.4849, 1.4852 a další žáruvzdorné slitiny.

Závěr
Výběr správného zařízení pro tepelné zpracování vyžaduje více než výběr koše, tácu nebo stojanu.

Svítidlo musí být navrženo podle kompletního provozního prostředí:

Podmínky pece
Požadavky na komponenty
Teplota
Způsob načítání
Materiálové provedení

Správně zvolený přípravek může zlepšit efektivitu výroby, snížit rizika deformace a zajistit delší životnost.
FH® Alloy poskytuje přizpůsobená zařízení pro tepelné zpracování pro průmyslové zákazníky, kteří vyžadují spolehlivá řešení vysokoteplotních pecí.
