Průvodce rychlostí opotřebení lopatek mixéru: Materiály, data a cyklus výměny

Technická příručka

Každá betonárna přichází o peníze v okamžiku, kdy se lopatka míchačky začne opotřebovávat – dlouho předtím, než se skutečně zlomí. Účinnost míchání klesá, časy cyklů se prodlužují a konzistence betonu se hůře kontroluje. Namísto toho, aby po selhání čepele reagovali progresivní operátoři závodů, sledují míru opotřebení jako měřitelné číslo a používají jej k plánování výměny, než dojde k odstávce. Tato příručka rozebírá údaje o opotřebení čepele, porovnává materiály vedle sebe a ukazuje, jak proměnit hrubé provozní hodiny v praktický plán výměny.

Skutečné náklady na ignorování míry opotřebení čepele

Opotřebení je postupné, právě proto je nebezpečné. Čepel, která ztratila patnáct procent své původní tloušťky, může při rychlé vizuální kontrole stále vypadat funkčně, přesto se již mísí méně efektivně, spotřebovává více energie a tlačí nerozmíchaný materiál směrem k vypouštěcímu bodu. Závody, které vyměňují čepele až po poruše, za toto rozhodnutí obvykle zaplatí třikrát: jednou za neplánované odstávky, jednou za nekonzistentní kvalitu šarže a jednou za nouzové dodávky dílů.

3x Rychlejší opotřebení kameniva nad 25 mm velikosti částic

30 % Typická ztráta energie z poddimenzovaného, opotřebovaného profilu čepele

5-6x Delší životnost legovaných čepelí oproti obyčejné uhlíkové oceli

Co určuje, jak rychle se opotřebovávají lopatky mixéru

Rychlost opotřebení není pevné číslo – mění se s tvrdostí materiálu, typem kameniva, frekvencí míchání a obsahem vlhkosti. Následující faktory mají největší měřitelný vliv na to, jak rychle čepel ztrácí tloušťku.

Agregátní tvrdost

Kamenivo žuly a čediče vytváří mnohem abrazivnější tření než vápenec nebo říční štěrk, čímž přímo urychluje ztrátu povrchového materiálu.

Distribuce velikosti částic

Větší, ostřejší částice soustřeďují nárazovou sílu na menší kontaktní plochu, což způsobuje spíše lokalizované důlky než rovnoměrné opotřebení povrchu.

Frekvence směšovacího cyklu

Závody provozující nepřetržitou vícesměnnou výrobu akumulují hodiny opotřebení mnohem rychleji než přerušované nebo sezónní operace.

Vlhkost a mix design

Vlhčí směsi mění třecí chování a mohou urychlit korozi podporované opotřebení komponentů z oceli nižší jakosti.

Míra opotřebení podle materiálu: Data

Níže uvedená tabulka znázorňuje typické kumulativní opotřebení (úbytek tloušťky v milimetrech) v průběhu zhruba 5 000 provozních hodin pro čtyři běžné materiály kotouče za srovnatelných brusných podmínek. Mezera mezi obyčejnou uhlíkovou ocelí a litými slitinami se prudce rozšiřuje s přibývajícími provozními hodinami.

Uhlíková ocel Ocel s vysokým obsahem manganu Ni-tvrdá litina Slitina s vysokým obsahem chrómu

Ilustrativní vzor opotřebení na základě typických rozsahů pole za podmínek středně silného abraze. Skutečné opotřebení závisí na konstrukci směsi, tvrdosti částic a pracovním cyklu.

Vybraná řada míchaček na beton Wear Blade

Každý níže uvedený návrh je navržen pro specifickou konfiguraci mísiče, od dvouhřídelových závodů až po dávkovací linky těžké těžby.

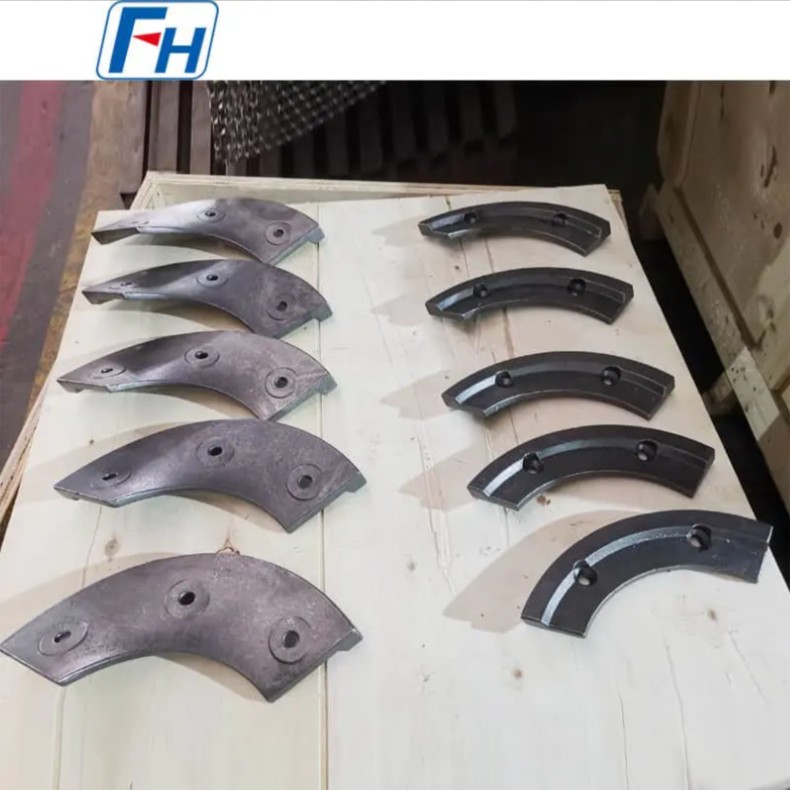

Nože mixéru ze slitiny s vysokou odolností proti opotřebení

Ni-tvrdé lití

Opotřebovací čepele průmyslové dávkovací jednotky

Díly s vysokou pevností

Vlastní čepele těžařských mixérů

Díly podléhající opotřebení s dlouhou životností

Čepele na míchání agregátů

Díly podléhající opotřebení OEM

Ni-tvrdá litina Mixer Blades

Odlitky pro velké zatížení

Srovnání materiálů na první pohled

Samotná tvrdost nevypráví celý příběh. Odolnost proti nárazu, relativní náklady a očekávaná životnost – to vše závisí na správném rozhodnutí o materiálu pro daný závod.

Materiál	Tvrdost	Odolnost proti nárazu	Relativní životnost
Uhlíková ocel	Nízká	Mírný	Základní linie
Ocel s vysokým obsahem manganu	Střední, pracovní zpevnění	Vysoká	2-3x základní čára
Ni-tvrdá litina	HBW 550-650	Dobře	4-5x základní linie
Slitina s vysokým obsahem chrómu	HRC 58-64	Dobře with proper heat treatment	5-6x základní linie

Výpočet cyklu výměny čepele

Převedení údajů o opotřebení do plánu údržby má čtyři kroky. Závody, které dodržují tuto sekvenci, obvykle zachytí výměnu čepele dříve, než to ovlivní kvalitu výstupu.

Změřte základní tloušťku

Zaznamenejte si původní tloušťku čepele při instalaci jako referenční bod pro každou budoucí kontrolu.

Sledujte provozní dobu

Zaznamenávejte skutečné hodiny míchání spíše než kalendářní čas, protože opotřebení koreluje s cykly, nikoli dny.

Kontrolujte v pevných intervalech

Změřte zbývající tloušťku každých několik set hodin a vykreslete trendovou linii proti známé křivce opotřebení materiálu.

Nastavte práh výměny

Vyměňte lopatky, jakmile ztráta tloušťky dosáhne zhruba 60-70 procent původního rozměru, než deformace geometrie ovlivní kvalitu míchání.

Srovnání nákladů na údržbu během 12měsíčního cyklu

Nižší jednotková cena nemusí vždy znamenat nižší náklady. Když se frekvence výměny, práce a prostoje zkombinují do jediného ročního indexu nákladů, čepele z prémiové slitiny se neustále prosazují dopředu.

Hodnoty indexu představují relativní roční náklady (výměny, práce a prostoje dohromady), přičemž základní uhlíková ocel je nastavena na 100.

Typické složení slitiny Ni-Hard

Odolnost Ni-Hard litiny proti opotřebení pochází z pečlivě vyvážené slitinové struktury. Níže uvedená tabulka ukazuje přibližný poměr složení používaný u odlitků pro míchání.

Železo, základní matrice — cca. 90 procent Chrom — approx. 3 percent Nikl - cca. 4 procenta Uhlík - cca. 3 procenta

Varovné signály, že vaše čepele potřebují výměnu

Pokud se během rutinních kontrol zařízení objeví některý z následujících příznaků, nečekejte na úplný kontrolní cyklus.

Monitor

Mírné zaoblení hran viditelné při bližším zkoumání, při stále stabilním míchání.

Výměna plánu

Znatelně tenčí profil čepele, delší cykly míchání potřebné k dosažení stejné konzistence vsázky.

Ihned vyměňte

Viditelné praskliny, odštípnuté hrany nebo odkryté montážní šrouby naznačují bezprostřední riziko selhání.

Často kladené otázky

Jak často je třeba kontrolovat lopatky míchačky betonu?

Většina dávkovacích zařízení kontroluje čepele každých 300 až 500 provozních hodin, přičemž interval upravuje na základě tvrdosti kameniva a objemu výroby.

Lze opotřebené čepele znovu použít po lehkém přebroušení?

Drobné přebroušení povrchu může obnovit geometrii jednou, ale čepele, které ztratily významnou tloušťku, by měly být vyměněny, spíše než opakovaně broušeny, protože zbývající přídavek na opotřebení se rychle zmenšuje.

Ovlivňuje tvar čepele rychlost opotřebení stejně jako materiál?

Ano. Špatně přizpůsobený profil soustřeďuje namáhání na konkrétní kontaktní body a urychluje lokalizované opotřebení, i když je základní materiál vysoce kvalitní.

Proč globální kupující volí technologii slitiny FH

Přesné lití slitin

Kontrolované chemické složení a tepelné zpracování zajišťují stálou tvrdost vsázky po várce.

OEM výroba založená na výkresech

Lopatky vyrobené tak, aby odpovídaly konkrétním modelům mixérů, rozměrům ramen a montážním vzorům.

Globální exportní zkušenosti

Zásobování dávkovacích zařízení a výrobců zařízení po celé Evropě, Severní Americe a jihovýchodní Asii.

Plná sledovatelnost kvality

Každá šarže je sledována od chemie surovin přes odlévání, tepelné zpracování a výstupní kontrolu.

Jste připraveni snížit náklady na výměnu čepele?

Pošlete svůj model nebo výkres mixéru společnosti FH Alloy Technology pro doporučení materiálu a životnosti přizpůsobené vašemu závodu.
