FH® 1.4849 Nosný systém pro pece
Klíčové výhody
- Originální 1.4849 (ZG40Cr19Ni39Nb)
Vyšší obsah niklu, chromu a křemíku než 310S – výjimečná pevnost při tečení a antikarburizace při teplotách až 1050 °C. - Kompletní systémové řešení
Horní mřížka mezikoší základního podnosu – navržena jako integrovaný systém pro stabilní stohování a optimální proudění plynu. - Ložisko pro velké zatížení
Zesílené žebrové struktury a opěrné nohy rovnoměrně rozloží váhu – podpírá vysoké stohy dílů nebo více košů bez prověšení středu. - Výkon proti nauhličení
Vysoký obsah křemíku (1,5–2,5 %) tvoří SiO₂ bariéru proti pronikání uhlíku – prodlužuje životnost v bohatých nauhličovacích atmosférách. - Optimalizovaná cirkulace plynu
Zvednuté nožičky na otevřeném mřížkovém vzoru základní desky umožňují proudění horkého plynu kolem všech povrchů – rovnoměrný ohřev odspodu nahoru. - Vlastní konfigurace
Kruhové nebo obdélníkové – přesně přizpůsobené vnitřnímu průměru vaší pece. Segmentované možnosti pro velké průměry.
Technické specifikace
| Parametr | Hodnota |
| Materiál | 1.4849 (ZG40Cr19Ni39Nb) – certifikováno |
| Max. průběžná tepl. | 1050°C |
| Krátkodobá špičková tepl. | 1100 °C |
| Max. celkové zatížení | 500 – 2000 kg (v závislosti na konstrukci) |
| Výroba | Přesné laserové/TIG svařování nebo vytavitelné lití |
| Tvar | Kruhové (standardní) nebo obdélníkové |
| Standardní průměry | 600 mm, 800 mm, 1000 mm, 1200 mm (k dispozici na zakázku) |
| Předpokládaná životnost | 400 – 600 nauhličovacích cyklů |
| Materiál test certificate (MTC) weld/cast inspection report included with every FH® system | |
Proč zvolit svítidla pro studniční pece FH® 1.4849?
1. 1.4849 – Nejlepší volba pro studnové pece
| Majetek | 310S | 1.4849 | Výhoda |
| Pevnost při tečení při 1000°C | Základní linie | 40 % | Méně ochablé |
| Anti-karbonizace | Mírný | Vysoká | Delší životnost v bohaté atmosféře |
| Odolnost proti oxidaci | Dobře | Výborně | Menší škálování |
| Odolnost proti tepelné únavě | Dobře | Superior | Méně prasklin |
| Typická životnost cyklu | 150–250 | 400–600 | 400–600 |
2. Kompletní systém – navržený tak, aby spolupracoval
| Komponenta | Funkce | Klíčová funkce |
| Základní zásobník | Základ, proudění plynu | Zvýšené chodidla, zesílená žebra |
| Stohovací koše | Části zadržování | Otevřená mřížka, hladké okraje |
| Horní mřížka | Zajistěte horní vrstvu | Udržení hmotnosti, ochrana proti převrhnutí |
3. Technologie proti nauhličení
V nauhličovacích pecích typu vrt uhlík proniká a zkřehne běžné přípravky. Funkce svítidel FH® 1.4848:
- Vysoký obsah křemíku – tvoří stabilní SiO₂ bariéru
- Předoxidační úprava – vytváří ochrannou vrstvu Cr₂O₃
- Hustá povrchová úprava – snižuje přilnavost karbonu
4. Navrženo pro výzvy typu studna
| Výzva | FH® řešení |
| Těžké stohy (2–3 metry vysoké) | Zesílená žebra slitina s vysokou pevností při tečení |
| Spodní vrstva nerovnoměrné zahřívání | Zvednuté nohy otevírají vzory mřížky |
| Obtížné odstranění přístupu shora | Segmentované možnosti pro velké průměry |
| Tepelný cyklický stres | Zaoblené rohy odlehčují svary |
Aplikace
- Jímkové / důlkové nauhličovací pece
- Karbonitridační pece typu studny
- Studnové žíhací pece (vysokoteplotní)
- Kalící pece typu studny
- Části: velká ozubená kola, hřídele, kroužky, zápustky, nástroje, těžké odlitky, dlouhé trubky
Tabulka materiálových tříd:
| Tepelně odolná ocel | |||||||||||||
| / | GB | DIN | ASTM | JIS | Chemické složení (%) | Maximální provozní teplota | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Jiné | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24:00 - 28:00 | 4:00 - 6:00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0,50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | ON | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26:00 - 30:00 | 8:00 - 11:00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24:00 - 27:00 | 11:00 - 14:00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | Ahoj | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23:00 - 27:00 | 19:00 - 22:00 | - | ≤0,50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19:00 - 23:00 | 23:00 - 27:00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17:00 - 21:00 | 37:00 - 41:00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15:00 - 19:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24:00 - 28:00 | 33:00 - 37:00 | 0,80 - 1,80 | ≤0,50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18:00 - 21:00 | 36:00 - 39:00 | 1,20-1,80 | ≤0,50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23:00 - 25:00 | 23:00 - 25:00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24:00 - 28:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19:00 - 21:00 | 31:00 - 33:00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10:00 - 14:00 | 58:00 - 62:00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15:00 - 19:00 | 64,00 - 68,00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27:00 - 30:00 | ≤1,00 | ≤0,50 | ≤0,50 | Co:48,0 - 52,0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27:00 - 29:00 | - | 1,50 - 2,50 | ≤0,50 | Co:48,0 - 52,0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27:00 - 30:00 | 47,00 - 50,00 | - | ≤0,50 | W: 4,0 - 5,5 | 1200 ℃ |

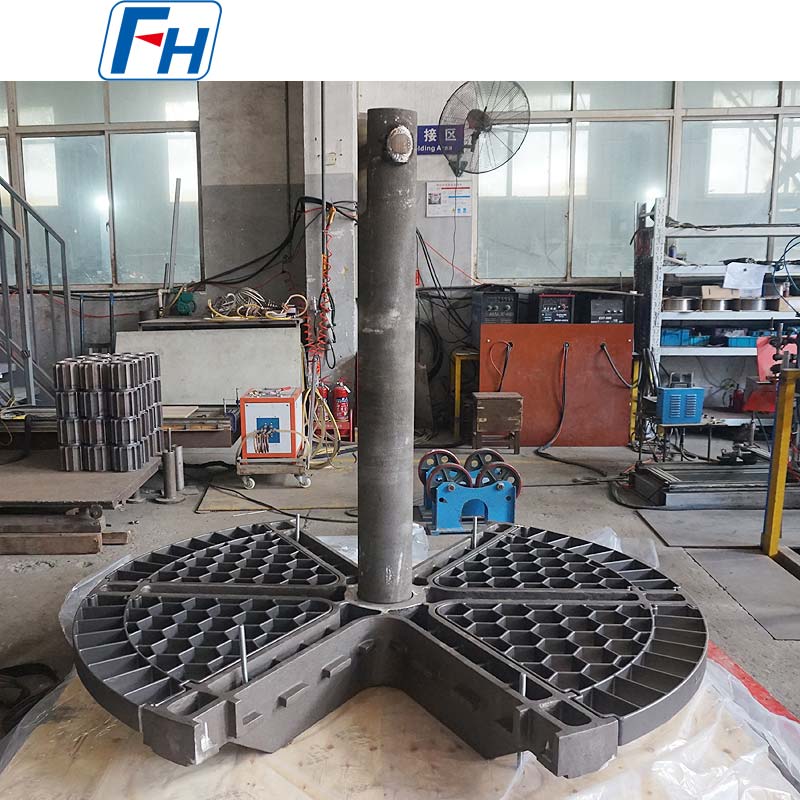

Originální fotografie přípravků pro tepelné zpracování FH®
Proces objednávání
- Uveďte vnitřní průměr pece (nebo L×W), hloubku a způsob přístupu
- Sdílejte rozměry dílů, maximální hmotnost nákladu na dávku a provozní teplotu
- Specifikujte atmosféru (nauhličování, karbonitridace, žíhání atd.)
- Inženýři FH® navrhují kompletní 3D rozvržení návrhu systému
- Potvrďte množství komponent (počet košů na jeden základní zásobník)
- Výroba: 15–25 pracovních dnů
- Dodávka obsahuje: MTC, inspekční zprávy, schéma stohování, průvodce údržbou
FAQ:
Q1: Co zahrnuje kompletní systém upínání pece typu FH®?
Odpověď: Standardní systém obsahuje tři součásti:
- Základna – sedí na dně pece se zvýšenými nožičkami pro cirkulaci plynu
- Stohovací koše – drží díly, stohujte na sebe
- Horní mřížka – zajišťuje vrchní vrstvu a zabraňuje převrácení
Všechny komponenty jsou navrženy tak, aby spolupracovaly pro stabilní stohování a rovnoměrné zahřívání. K dispozici jsou vlastní konfigurace.
Q2: Jak určím správnou velikost přípravku pro mou pec typu well?
A: Potřebujeme tři měření:
- Vnitřní průměr (nebo délka × šířka u obdélníkových pecí)
- Užitná hloubka (od dna pece k nejnižšímu interferenčnímu bodu)
- Průměr horního otvoru (pro montážní vůli)
FH® poté navrhne přípravky, které se hodí se správnou vůlí pro proudění plynu a tepelnou roztažnost.
Q3: Proč potřebuji zvednuté nohy na základním zásobníku?
Odpověď: Zvýšené nožičky vytvářejí mezeru (obvykle 50–150 mm) mezi základním plechem a dnem pece. To umožňuje proudění horkého plynu nebo atmosféry pod nejnižším košem, což zajišťuje rovnoměrný ohřev zdola nahoru. Bez zvednutých patek se spodní vrstva zahřívá pomaleji a nerovnoměrně.
Q4: Mohou být přípravky FH® použity v nauhličovacích i nitridačních pecích?
Odpověď: Ano, FH® nabízí řešení přípravků pro obě aplikace. Pokud je to však možné, doporučujeme vyhrazené přípravky pro každý typ atmosféry – přepínání mezi nauhličováním a nitridací může urychlit degradaci povrchu. Při objednávce prosím uveďte vaši atmosféru, abychom vám mohli doporučit optimální design.
Q5: Moje pec typu well má malý horní otvor. Jak nainstaluji velká svítidla?
Odpověď: Pro pece s horním otvorem menším než je vnitřní průměr nabízí FH® segmentová provedení:
- Segmentované základní přihrádky (3–4 do sebe zapadající kusy)
- Dělené nebo sklopné koše
Ty se instalují kus po kuse horním otvorem a sestavují se uvnitř pece. Není vyžadován vstup do pece.
Q6: Dokážete opravit poškozená svítidla FH®?
Odpověď: Ano, pro lokalizované poškození:
- Prasklé svary lze převařit (ve FH® nebo v kvalifikovaném obchodě)
- Drobné prověšení nelze opravit – doporučuje se výměna
- Silně nauhličené nebo nitridované přípravky zkřehnou a je třeba je vyměnit
Kontaktujte FH® s fotografiemi pro posouzení opravy.
