FH® Nosný systém pro pece | Mřížka pro stohování košů podnosu
Klíčové výhody
- Kompletní systémové řešení
Horní mřížka mezikoší základního podnosu – navržena jako integrovaný systém pro stabilní stohování a optimální proudění plynu. - Ložisko pro velké zatížení
Zesílené žebrové struktury a opěrné nohy rovnoměrně rozloží váhu – podpírá vysoké stohy dílů nebo více košů bez prověšení středu. - Optimalizovaná cirkulace plynu
Zvednuté nožičky na otevřeném mřížkovém vzoru základní desky umožňují proudění horkého plynu kolem všech povrchů – rovnoměrný ohřev odspodu nahoru. - Dlouhá životnost
Precizní výroba a konstrukce odlehčená od pnutí odolávají tepelné únavě, tečení a atmosferickým vlivům za normálních provozních podmínek. - Vlastní konfigurace
Kruhové nebo obdélníkové – přesně přizpůsobené vnitřním rozměrům vaší pece. Segmentované možnosti pro velké průměry.
Systémové komponenty
| Komponenta | Funkce | Klíčová funkce |
| Základní zásobník | Základ pro celý stoh | Zvýšené patky pro proudění plynu, zesílená žebra pro rozložení zátěže |
| Stohovací koše | Držte a oddělujte části | Otevřený design mřížky, hladké okraje, stohovatelné rozhraní |
| Horní mřížka | Zajišťuje vrchní vrstvu | Zabraňuje převrácení při manipulaci, udržení hmotnosti |
Technické specifikace
| Parametr | Hodnota |
| Provozní teplota dosah | 400°C – 1200°C (v závislosti na výběru materiálu) |
| Systémové komponenty | Horní mřížka stohovacích košů základního zásobníku |
| Max. celkové zatížení | 500 – 2000 kg (v závislosti na konstrukci) |
| Tvar | Kruhové (standardní) nebo obdélníkové |
| Standardní průměry | 600 mm, 800 mm, 1000 mm, 1200 mm (k dispozici na zakázku) |
| Výroba | Přesné svařování nebo vytavitelné lití |
| Povrchová úprava | Svařované / předoxidované / otryskané |
| Možnost výběru materiálu na základě vaší provozní teploty a atmosféry | |
Proč zvolit svítidla pro pece FH® Well?
1. Navrženo pro výzvy typu studna
| Výzva | FH® řešení |
| Těžké stohy (2–3 metry vysoké) | Zesílená žebra vysoce pevné provedení |
| Spodní vrstva nerovnoměrné zahřívání | Zvednuté nohy otevírají vzory mřížky |
| Obtížná montáž shora | Segmentované možnosti pro velké průměry |
| Tepelný cyklický stres | Zaoblené rohy konstrukce odlehčující pnutí |
2. Základ vašeho celého nákladu
Základní zásobník podporuje vše, co je nad ním. Pokud se prověsí, praskne nebo selže, je ohrožena celá šarže – části se mohou převrátit, koše se mohou zavázat a ohřev bude nerovnoměrný. Podnosy FH® jsou navrženy speciálně pro tuto kritickou roli.
3. Designové prvky, na kterých záleží
| Funkce | Benefity |
| Zesílená spodní strana žebra | Zabraňuje prohýbání středu při velkém zatížení |
| Zvýšené opěrné nohy | Umožňuje proudění plynu pod spodní vrstvou – rovnoměrný ohřev |
| Hladký horní povrch | Stabilní základna pro stohování košů |
| Otevřený vzor mřížky | Maximální cirkulace plynu, minimální tepelná hmotnost |
| Zaoblené rohy (pravoúhlé) | Snižuje koncentraci stresu |
| Segmentovaná konstrukce (velké průměry) | Snadná instalace pomocí horního otvoru |
4. Čistý provoz
- Předoxidovaný nebo otryskaný povrch snižuje počáteční úsady
- Hladké povrchové úpravy svarů zabraňují poškození součástí a přilnavosti okují
- Díly vycházejí čistěji – snižuje čištění po úpravě
Aplikace
- Jímkové / důlkové nauhličovací pece
- Karbonitridační pece typu studny
- Žíhací pece typu studna
- Kalící pece typu studny
- Kvalitní temperovací pece (středně vysoká teplota)
- Plynové nitridační pece typu studny
- Části: velká ozubená kola, hřídele, kroužky, zápustky, nástroje, těžké odlitky, dlouhé trubky
Tabulka materiálových tříd:
| Tepelně odolná ocel | |||||||||||||
| / | GB | DIN | ASTM | JIS | Chemické složení (%) | Maximální provozní teplota | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Jiné | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24:00 - 28:00 | 4:00 - 6:00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0,50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | ON | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26:00 - 30:00 | 8:00 - 11:00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24:00 - 27:00 | 11:00 - 14:00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | Ahoj | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23:00 - 27:00 | 19:00 - 22:00 | - | ≤0,50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19:00 - 23:00 | 23:00 - 27:00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17:00 - 21:00 | 37:00 - 41:00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15:00 - 19:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24:00 - 28:00 | 33:00 - 37:00 | 0,80 - 1,80 | ≤0,50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18:00 - 21:00 | 36:00 - 39:00 | 1,20-1,80 | ≤0,50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23:00 - 25:00 | 23:00 - 25:00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24:00 - 28:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19:00 - 21:00 | 31:00 - 33:00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10:00 - 14:00 | 58:00 - 62:00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15:00 - 19:00 | 64,00 - 68,00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27:00 - 30:00 | ≤1,00 | ≤0,50 | ≤0,50 | Co:48,0 - 52,0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27:00 - 29:00 | - | 1,50 - 2,50 | ≤0,50 | Co:48,0 - 52,0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27:00 - 30:00 | 47,00 - 50,00 | - | ≤0,50 | W: 4,0 - 5,5 | 1200 ℃ |

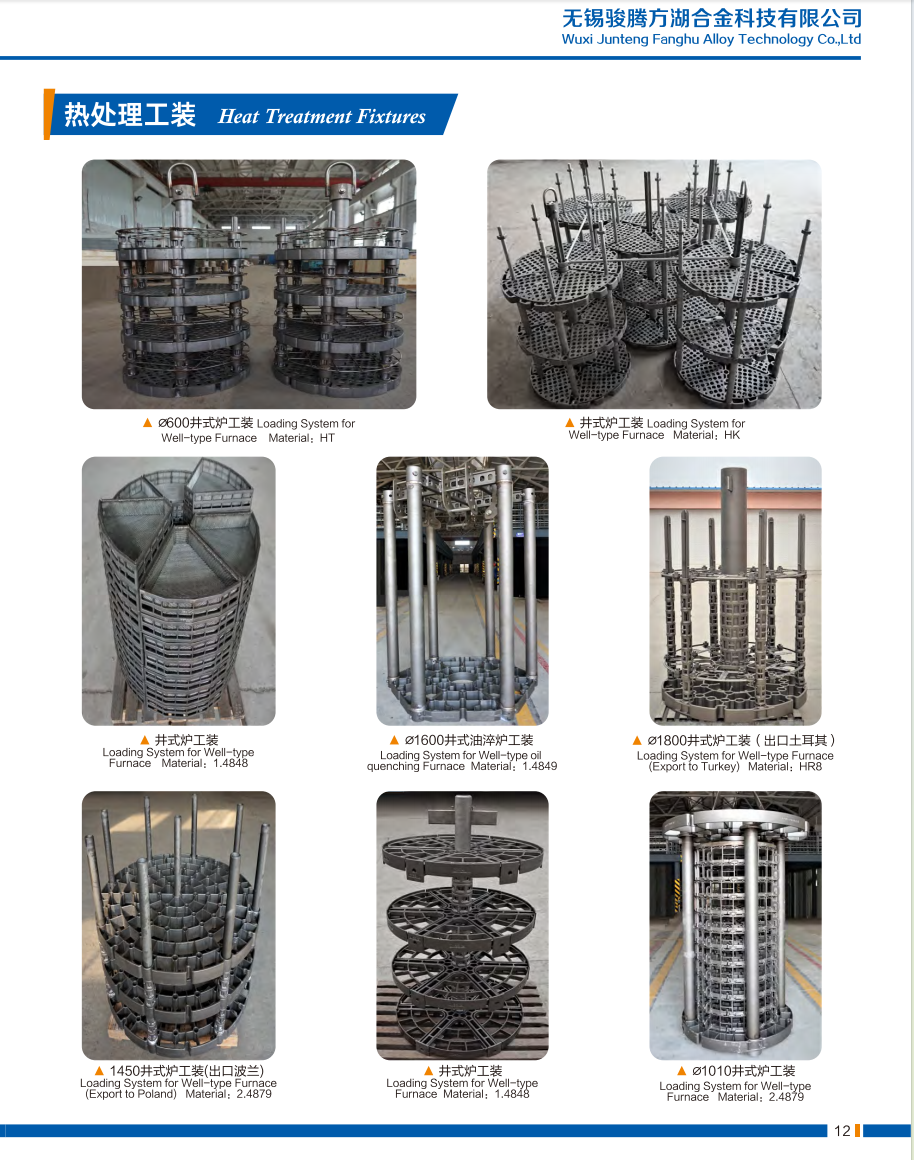

Originální fotografie přípravků pro tepelné zpracování FH®
Proces objednávání
- Uveďte vnitřní průměr pece (nebo L×W), hloubku a způsob přístupu
- Sdílejte rozměry dílů, maximální hmotnost nákladu na dávku a provozní teplotu
- Specifikujte atmosféru (nauhličování, karbonitridace, žíhání atd.)
- Inženýři FH® navrhují kompletní 3D rozvržení návrhu systému
- Potvrďte množství komponent (počet košů na jeden základní zásobník)
- Výroba: 15–25 pracovních dnů
- Dodávka obsahuje: MTC, inspekční zprávy, schéma stohování, průvodce údržbou
FAQ:
Otázka: Co zahrnuje kompletní systém upevnění pece typu FH®?
Odpověď: Horní mřížka stohovacích košů základního zásobníku – navržená tak, aby spolupracovala.
Otázka: Kolik košů mohu naskládat?
A: Závisí na hloubce pece. FH® to za vás vypočítá při návrhu.
Otázka: Jak dlouho přípravky vydrží?
Odpověď: Typicky 300–600 cyklů při správné údržbě a normálních provozních podmínkách.
Otázka: Můžete vyrobit příslušenství pro mou pec na míru?
Odpověď: Ano – vlastní velikosti, tvary a segmentované designy jsou naší specialitou.
Otázka: Jaká je vaše záruka?
Odpověď: 12 měsíců proti výrobním vadám.
