Výrobce lopatek ventilátoru ze slitiny kobaltu 6
Slitina FH® vyrábí na zakázku lopatky a oběžná kola ventilátoru ze slitiny kobaltu 6 pro průmyslová zařízení pracující v podmínkách opotřebení, koroze a zvýšených teplot.

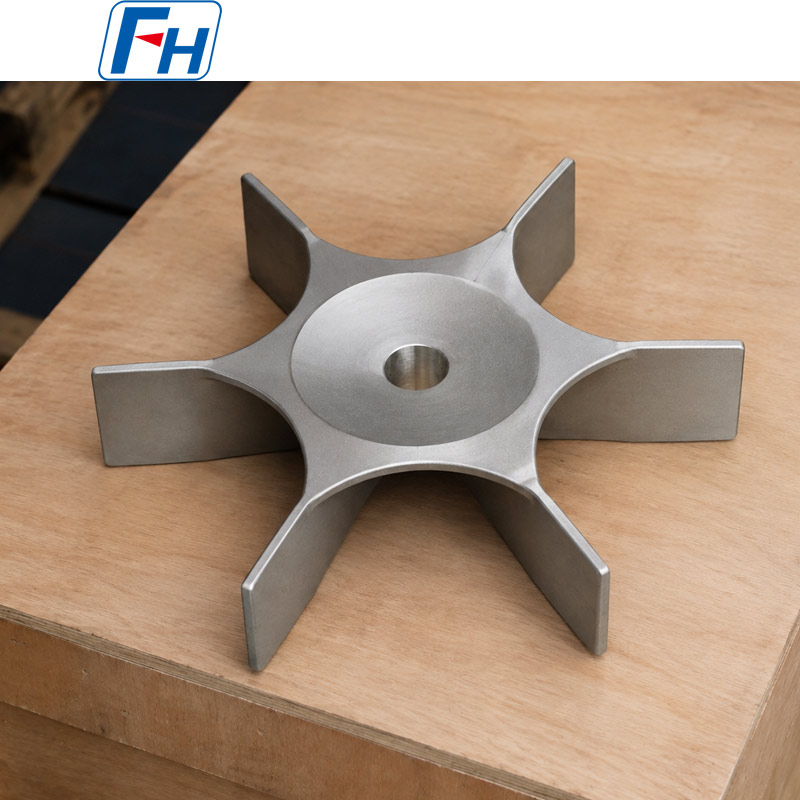

Vyobrazený šestilistý komponent se vyrábí s integrovaným středovým nábojem a zesílenými kořeny listů. Jeho složitá geometrie může být vyrobena přesným vytavitelným litím s následným opracováním otvoru a dalších kritických spojovacích ploch.
Každá lopatka ventilátoru může být přizpůsobena podle výkresu zákazníka, provozního prostředí, rozměrových tolerancí a požadavků na kontrolu.

Specifikace produktu

Rozměry, tolerance, chemické složení a akceptační kritéria jsou potvrzeny podle zákazníkem schváleného výkresu a specifikace materiálu.

Tabulka materiálových tříd:

Proč používat slitinu Cobalt Alloy 6 pro lopatky ventilátoru?
Cobalt Alloy 6 patří do rodiny slitin na bázi kobaltu obsahující chrom, wolfram a uhlík. Tato rodina slitin je uznávána pro mechanickou odolnost proti opotřebení, včetně výkonu při zvýšených teplotách, spolu s užitečnou odolností proti korozi.
Díky těmto vlastnostem je slitina Cobalt Alloy 6 vhodná pro lopatky ventilátorů, oběžná kola a rotující součásti vystavené kombinaci tření, eroze částic, korozivních médií a tepelných cyklů.
Odolnost proti opotřebení
Matrice ze slitiny kobaltu a chrómu a tvrdé karbidové fáze pomáhají odolávat opotřebení povrchu v náročných provozních prostředích.
Výkon při zvýšené teplotě
Materiál si může zachovat užitečné vlastnosti při opotřebení za podmínek zvýšených teplot, kdy konvenční oceli mohou měknout nebo urychleně poškozovat povrch.
Odolnost proti korozi
Jeho složení obsahující chrom poskytuje odolnost proti korozi v mnoha průmyslových prostředích, i když konečná vhodnost materiálu musí být posouzena podle skutečného provozního média.
Odolnost vůči kovovému kontaktu
Slitina kobaltu 6 je často zvažována pro součásti vystavené kluznému kontaktu, tření nebo přerušované interakci kov na kov.
Schopnost komplexního odlévání
Přesné vytavitelné lití umožňuje výrobu integrovaných lopatek, zesílených přechodů a středových nábojů jako jediné součásti, což snižuje potřebu vícenásobných svarových spojů.

Vlastnosti designu lopatek ventilátoru
Zobrazený produkt obsahuje:

• Šest integrovaných radiálních lopatek

• Středově opracovaný náboj

• Zesílené přechody mezi lopatkami a náboji

• Zakřivené nosné části mezi lopatkami

• Jednotné uspořádání čepelí

• Přizpůsobitelná výška a úhel čepele

• Obrobitelný vývrt hřídele

• Jednodílná litá konstrukce


Počet listů, profil, stoupání, tloušťka, průměr náboje a rozměry vrtání, to vše lze upravit podle návrhu zařízení zákazníka.

Typické aplikace
Lopatky a oběžná kola ventilátoru Cobalt Alloy 6 lze použít v:

• Cirkulační systémy průmyslových pecí

• Vysokoteplotní zařízení pro manipulaci s plynem

• Stroje na chemické zpracování

• Míchací a míchací zařízení

• Prostředí korozivních procesů

• Rotační sestavy odolné proti opotřebení

• Specializovaná čerpadla a ventily

• Zařízení pro tepelné zpracování

• Petrochemické stroje

• Zakázkové průmyslové pohonné systémy


Před potvrzením materiálu a procesu by měly být uvedeny požadavky na provozní teplotu, rychlost, médium, zatížení hřídele a vyvážení.

Přesný proces lití na investiční lití
Typický výrobní postup zahrnuje:

1. Výkres a revize vyrobitelnosti

2. Výroba nástrojů a voskových vzorů

3. Montáž voskového vzoru

4. Příprava žáruvzdorného pláště

5. Odvoskování a předehřívání skořápky

6. Tavení a lití kobaltových slitin

7. Řízené chlazení a tuhnutí

8. Odstraňování skořepiny a čištění odlitků

9. Odstranění vtokového systému

10. Broušení a povrchová úprava

11. Obrábění náboje

12. Rozměrová a povrchová kontrola

13. Finální značení a exportní balení


Tepelné zpracování, vyvážení a dodatečné testování může být provedeno dle specifikace zákazníka.

Možnosti zakázkové výroby
FH® Alloy dokáže přizpůsobit následující funkce:

• Celkový průměr oběžného kola

• Počet lopatek

• Výška a tloušťka čepele

• Úhel a orientace čepele

• Vnější průměr náboje

• Průměr vrtání hřídele

• Klínová drážka nebo vnitřní drážka

• Montážní konstrukce

• Tolerance obrábění

• Drsnost povrchu

• Stav odlévání

• Úroveň kontroly


Výroba může být založena na 2D výkresu, 3D modelu, vzorku nebo technické specifikaci zákazníka.

Inspekce a kontrola kvality
Mezi dostupné inspekční služby patří:

• Analýza chemického složení

• Pozitivní identifikace materiálu

• Rozměrová kontrola

• Vizuální kontrola

• Test penetrace barviv
• Testování tvrdosti

• Kontrola drsnosti povrchu

• Kontrola obrobeného otvoru

• V případě potřeby statické nebo dynamické vyvažování

• Kontrola třetí stranou


Proč zvolit FH® Alloy?

Zakázkové odlévání kobaltové slitiny
FH® Alloy vyrábí kobaltové slitiny speciálního tvaru podle výkresů zákazníků, spíše než omezuje dodávky na standardní katalogové produkty.
Integrované lití a obrábění
Investiční lití, broušení a obrábění lze koordinovat prostřednictvím jedné výrobní cesty, což pomáhá udržovat rozměrovou konzistenci mezi lopatkami a centrálním nábojem.
Podpora komplexní geometrie
Jednodílný odlitek je vhodný pro lopatky ventilátorů a oběžná kola se zakřivenými přechody, zesílenými kořeny lopatek a obtížně vyrobitelnými konstrukcemi.
Podpora exportních projektů
Produkty lze dodat s identifikačním značením, kontrolní dokumentací a vyztuženým dřevěným obalem pro mezinárodní zásilku.

Informace požadované pro cenovou nabídku
Uveďte prosím:

• Výkres produktu nebo 3D model

• Specifikace materiálu

• Celkový průměr

• Množství čepele

• Rozměry čepele

• Rozměry náboje a vrtání

• Rozměrové tolerance

• Provozní teplota

• Rychlost otáčení

• Operační médium

• Požadavky na rovnováhu

• Požadavky na kontrolu

• Požadované množství


Zašlete svůj výkres lopatek ventilátoru z kobaltové slitiny společnosti FH® Alloy pro technickou kontrolu a cenovou nabídku

FAQ
Q1: Jaký materiál je použit pro tuto lopatku ventilátoru?
Doporučené označení materiálu je Cobalt Alloy 6, slitina kobalt-chrom-wolfram vybraná pro aplikace vyžadující odolnost proti opotřebení, odolnost proti korozi a výkon při zvýšených teplotách.

Q2: Může FH® Alloy vyrobit lopatku ventilátoru podle našeho výkresu?
Ano. FH® Alloy může přizpůsobit množství ostří, profil, úhel, tloušťku, strukturu náboje, vrtání hřídele a tolerance obrábění podle výkresů zákazníka.

Q3: Je lopatka ventilátoru odlita jako jeden kus?
Výrobek lze vyrobit jako přesný odlitek z jednoho kusu. Tato konstrukce eliminuje vícenásobné svary mezi lopatkami a náboji a umožňuje zabudování zesílených přechodů do odlitku.

Q4: Může být středový otvor plně obroben?
Ano. Středový vývrt může být dodán v odlitém, nahrubo opracovaném nebo načisto opracovaném stavu. Klínové drážky, drážky a další spojovací prvky mohou být také obrobeny, pokud jsou znázorněny na výkresu.

Q5: Lze provést dynamické vyvažování?
Ano. Statické nebo dynamické vyvažování lze uspořádat, když jsou v objednávce specifikovány provozní rychlost, třída vyvážení a akceptační kritéria.

Q6: Jaké kontrolní dokumenty jsou k dispozici?
Dostupná dokumentace může zahrnovat certifikát materiálu, zprávu o chemickém složení, zprávu o rozměrech, zprávu o tvrdosti, zprávu o penetraci barviva a další schválené záznamy o kontrole.

Q7: Co je vyžadováno pro potvrzení materiálu?
Zákazník by měl poskytnout požadované chemické složení, použitelnou normu nebo schválenou specifikaci materiálu. FH® Alloy vyrobí a zkontroluje součást podle dohodnutých kritérií přijatelnosti.
