Sestava řetězu tlačné hlavy FH® | Pohon a dopravní systém pro těžké pece
Klíčové výhody
- Integrovaný řetězový systém tlačné hlavy
Navrženo jako kompletní sestava – dokonalá shoda mezi tlačnou hlavou, uchycením řetězu a hnacím řetězovým kolem. - Vysoká kapacita tlačné síly
Zesílená konstrukce tlačné hlavy odolává vysokému tahovému zatížení – přepravuje těžké stohy táců pecí bez ohýbání nebo lámání. - Odolné vůči teplu a opotřebení
Vysokoteplotní slitiny a speciální tepelné zpracování – odolává tepelné deformaci, otěru a oxidaci v prostředí pece. - Přesný řetězový pohon
Precizně opracované čepy, pouzdra a boční desky – hladký záběr, snížené prodloužení a dlouhá životnost. - Vlastní konfigurace
Jakákoli velikost tlačné hlavy, rozteč řetězu, délka a rozteč nástavců – navrženo pro vaše konkrétní uspořádání pece a rozměry plechu.
Technické specifikace
| Parametr | Hodnota |
| Materiál tlačné hlavy | 310S, 1.4849, 2.4879, Inconel nebo specifikovaná žáruvzdorná slitina |
| Materiál řetězu | Tepelně zpracovaná legovaná ocel nebo žáruvzdorná nerez |
| Max. provozní tepl. | 650°C – 1250°C (v závislosti na materiálu) |
| Max. tlačná síla | Až 5000 kg (v závislosti na konstrukci) |
| Rozteč řetězu | 50 mm – 200 mm (vlastní) |
| Rozteč příloh | Vlastní na rozměry zásobníku/přípravku |
| Kompatibilita disku | Řetězové kolo, hydraulický válec nebo šroubový pohon |
| Výroba | Přesné svařování tepelné zpracování obrábění |
| Součástí je protokol o rozměrové kontrole certifikátu o zkoušce materiálu (MTC). | |
Systémové komponenty
| Komponenta | Funkce | Klíčová funkce |
| Push Head | Kontaktuje a pohybuje zásobníky/koše | Zesílená tlačná plocha, otěrová podložka, vedené spojení |
| řetěz | Přenáší hnací sílu na tlačnou hlavu | Přesné čepy/pouzdra, tepelně zpracované články |
| Přílohy | Spojuje řetěz s tlačnou hlavou | Vlastní rozteč, šroubové nebo čepové spojení |
| Vodicí lišty (volitelné) | Podporuje zarovnání řetězu | Tepelně odolné otěrové lišty |
Proč zvolit řetězové sestavy tlačné hlavy FH®?
1. Kritická role v průběžných pecích
Sestava tlačné hlavy a řetězu je srdcem kontinuálního systému pohonu pece. Špatný design vede k:
- Ohnuté nebo zlomené tlačné hlavy – zastavení pece
- Prodloužení nebo porucha řetězu – nesouosost a zaseknutí
- Nerovnoměrný pohyb tácu – poškození dílu nebo poškození žáruvzdorného materiálu pece
- Vysoké prostoje při údržbě
Sestavy FH® jsou navrženy pro spolehlivost.
2. Průvodce výběrem materiálu
| Komponenta | Podmínka | Doporučený materiál |
| Tlačná hlava (nízká teplota ≤700 °C) | Popouštěcí pec | 310S |
| Tlačná hlava (vysoká teplota 950°C) | Nauhličovací pec | 1.4849 |
| Tlačná hlava (extrémní teplota) | >1000 °C | Inconel 600/625 |
| řetěz (furnace inside) | Vysoká teplota | 310S nebo 1,4849 |
| řetěz (cool zone) | Nízká teplota | Tepelně zpracovaná legovaná ocel |
| Noste podložky | Oděr | Vložka se stelitem nebo kalená |
3. Designové prvky
| Funkce | Benefity |
| Zesílená tlačná hlava dozadu | Zabraňuje ohýbání při vysokém tahu |
| Vyměnitelná podložka proti opotřebení | Prodlužuje životnost tlačné hlavy – snadná výměna na místě |
| Design řízené tlačné hlavy | Udržuje zarovnání se středovou osou zásobníku |
| Přesné uchycení řetězu | Konzistentní rozteč příloh – žádné vychýlení zásobníku |
| Tepelně zpracované komponenty řetězu | Snížené prodloužení, delší životnost řetězu |
Aplikace
Typy pecí:
- Kontinuální tlačné pece (kalení, nauhličování)
- Pece s válečkovou nístějí (tlačná sekce)
- Síťové pásové pece (hnaný pohon)
- Kráčející pece (přenášecí mechanismus)
- Zpětné vedení zásobníku
Typické přesuny dílů:
- Naložené koše a tácy
- Stohy ozubených kol a hřídelí
- Ložiskové kroužky
- Spojovací zásobníky
Tabulka materiálových tříd:
| Tepelně odolná ocel | |||||||||||||
| / | GB | DIN | ASTM | JIS | Chemické složení (%) | Maximální provozní teplota | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Jiné | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24:00 - 28:00 | 4:00 - 6:00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0,50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | ON | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26:00 - 30:00 | 8:00 - 11:00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24:00 - 27:00 | 11:00 - 14:00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | Ahoj | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23:00 - 27:00 | 19:00 - 22:00 | - | ≤0,50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19:00 - 23:00 | 23:00 - 27:00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17:00 - 21:00 | 37:00 - 41:00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15:00 - 19:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24:00 - 28:00 | 33:00 - 37:00 | 0,80 - 1,80 | ≤0,50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18:00 - 21:00 | 36:00 - 39:00 | 1,20-1,80 | ≤0,50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23:00 - 25:00 | 23:00 - 25:00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24:00 - 28:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19:00 - 21:00 | 31:00 - 33:00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10:00 - 14:00 | 58:00 - 62:00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15:00 - 19:00 | 64,00 - 68,00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27:00 - 30:00 | ≤1,00 | ≤0,50 | ≤0,50 | Co:48,0 - 52,0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27:00 - 29:00 | - | 1,50 - 2,50 | ≤0,50 | Co:48,0 - 52,0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27:00 - 30:00 | 47,00 - 50,00 | - | ≤0,50 | W: 4,0 - 5,5 | 1200 ℃ |

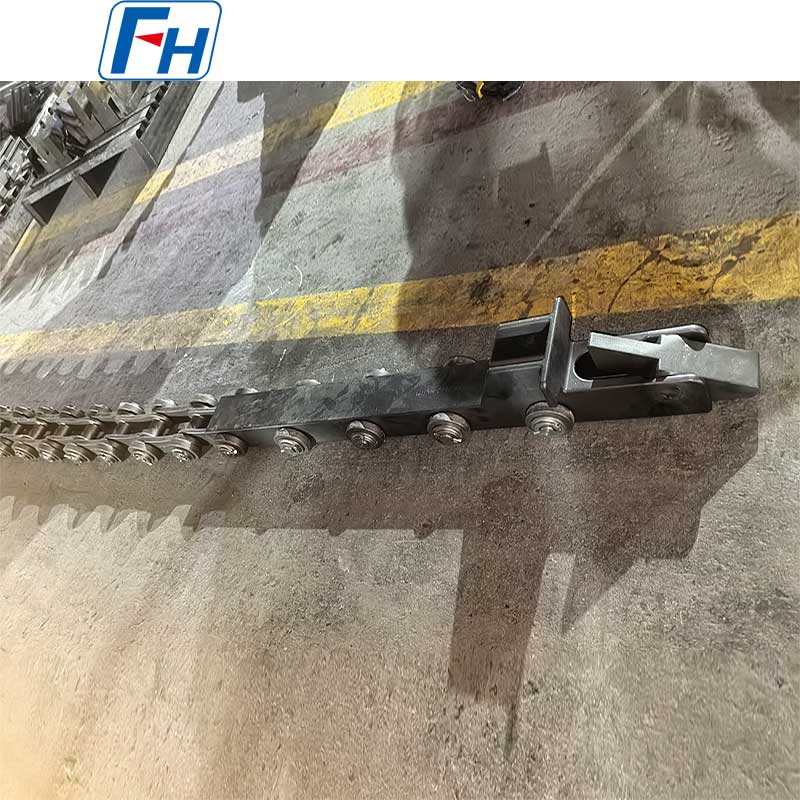

Originální fotografie přípravků pro tepelné zpracování FH®
Proces objednávání
1. Poskytněte:
- Typ pece a hnací mechanismus (řetězové kolo, hydraulické, šroubové)
- Požadovaná přítlačná síla (nebo počet zásobníků zatížení zásobníku)
- Provozní teplota (uvnitř pece vs. chladicí zóna)
- Rozměry podnosu/koše a tlačné rozhraní
- Požadovaný rozteč a délka řetězu
- Rozteč nástavců (vzdálenost mezi tlačnými hlavami)
2. FH® navrhuje:
- Doporučený materiál pro tlačnou hlavu a řetěz
- Konstrukce tlačné hlavy (tvar, otěrová podložka, vedení)
- Specifikace řetězu (rozteč, nástavce, tepelné zpracování)
- CAD výkres ke schválení
- Cena a dodací lhůta
3. Výroba: 15–25 pracovních dnů
4. Dodávka zahrnuje:
- Certifikáty o zkoušce materiálu
- Rozměrová kontrolní zpráva
- Montážní výkres a průvodce instalací
FAQ:
Q1: Jaká je typická životnost sestavy tlačné hlavy a řetězu?
A: Při správném mazání a vyrovnání: tlačná hlava – 2–5 let v závislosti na teplotě a tlačné síle; řetěz – 3–7 let pro materiály pecní kvality. Pravidelná kontrola opotřebení, prodloužení nebo ohnutí se doporučuje každých 6–12 měsíců.
Q2: Jaký materiál doporučujete pro tlačnou hlavu nauhličovací pece 950 °C?
Odpověď: Pro nauhličovací atmosféru 950°C doporučujeme 1,4849 pro tlačnou hlavu – vynikající pevnost při tečení a odolnost proti nauhličování. Pro řetěz uvnitř pece použijte také 1,4849 nebo 310S. Pro řetěz ve studeném zpětném vedení postačuje tepelně zpracovaná legovaná ocel.
Q3: Dokážete porovnat stávající tlačnou hlavu, která již není k dispozici?
Odpověď: Ano – reverzní inženýrství je k dispozici. Pošlete nám svou opotřebovanou tlačnou hlavu nebo výkresy. Změříme, doporučíme upgrady materiálu, pokud to bude výhodné, a vyrobíme přímou náhradu.
Q4: Jak poznám, kdy je potřeba řetěz vyměnit?
A: Změřte prodloužení řetězu. Vyměňte, když prodloužení překročí 2–3 % původní délky. Zkontrolujte také, zda nejsou opotřebené čepy, prasklé boční desky nebo zadřené články. FH® nabízí náhradní řetězy se stejnou roztečí uchycení.
Q5: Jaká je vaše záruka?
A: 12 měsíců na výrobní vady (praskliny ve svarech, vady materiálu, chyby při obrábění). Normální opotřebení, prodloužení řetězu a tepelná únava nejsou pokryty – ale FH® vám doporučí správné materiály pro vaše specifické podmínky, abyste maximalizovali životnost.
