1.4852 310S svítidlo pro tepelné zpracování s trojúhelníkovým rámem
1176 × 1000 × 1090 mm Zakázkové svítidlo pece pro tepelné zpracování
Slitina FH® vyrábí vlastní přípravky pro tepelné zpracování a nástroje pro vysokoteplotní pece pro průmyslové aplikace tepelného zpracování.

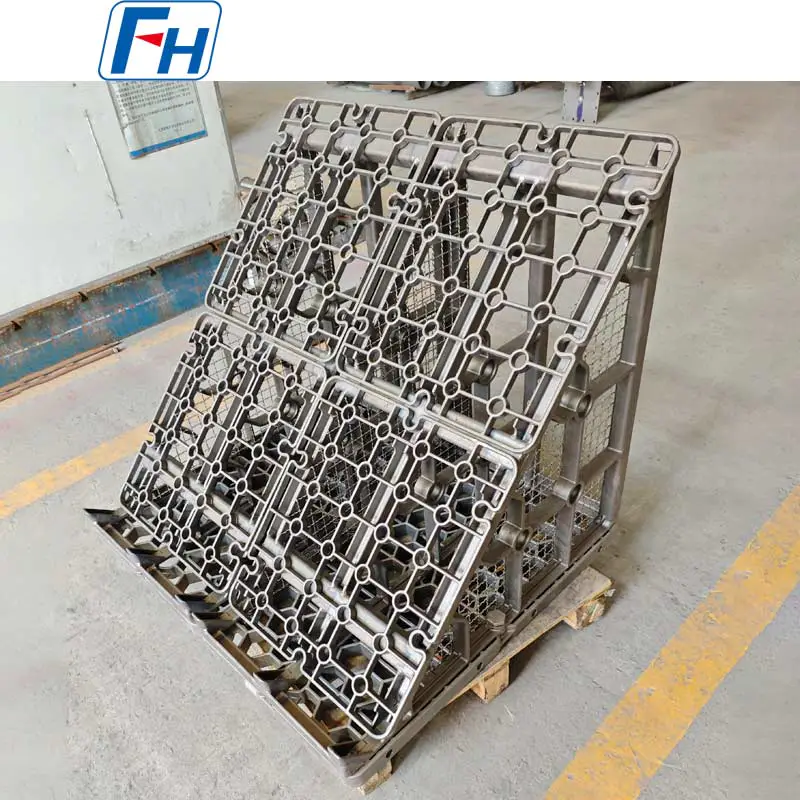

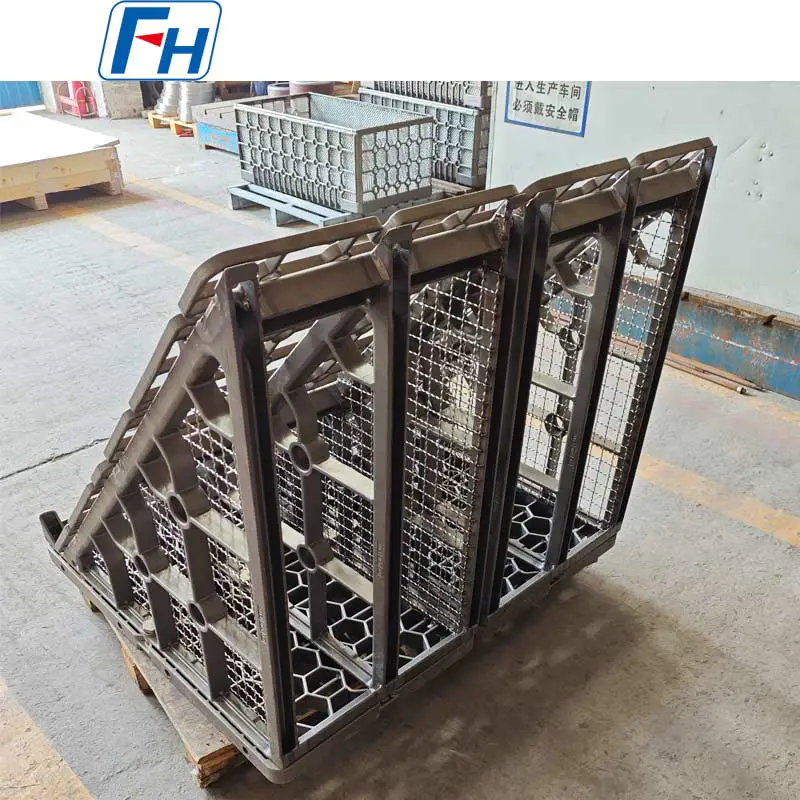

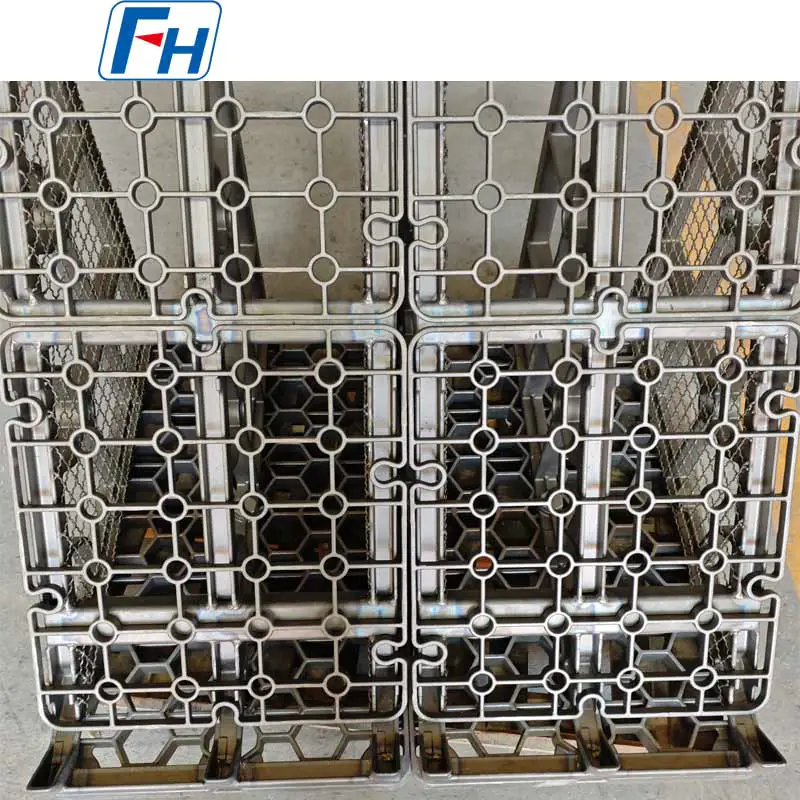

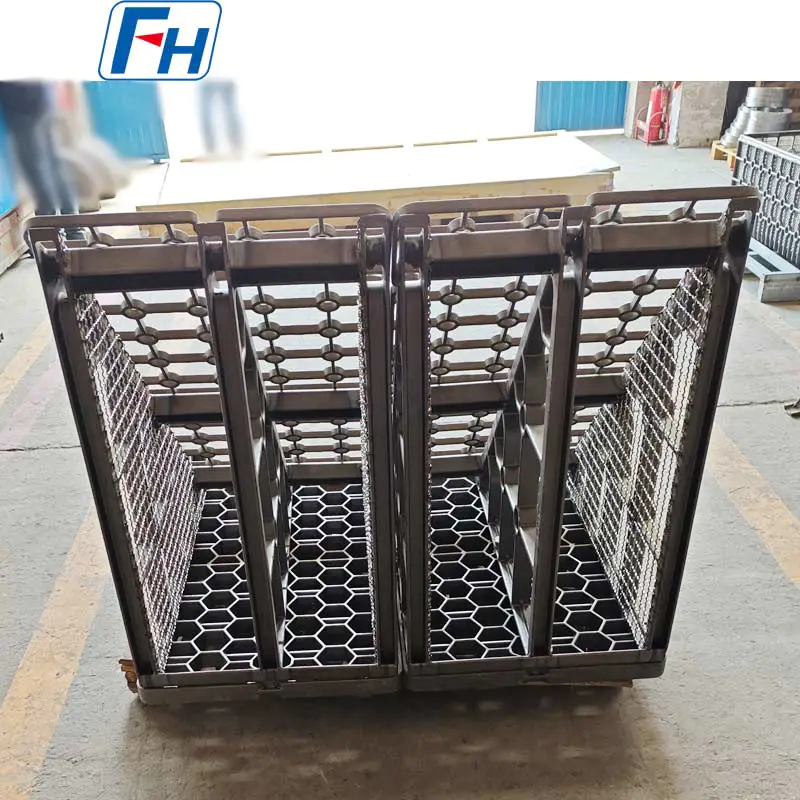

Toto zakázkové svítidlo pro tepelné zpracování s trojúhelníkovým rámem je vyrobeno z kombinace žáruvzdorné slitiny 1.4852 a nerezové oceli 310S s celkovými rozměry 1176 × 1000 × 1090 mm.
Upínač má otevřenou konstrukční konstrukci se zesílenými nosnými sekcemi, které zajišťují stabilní umístění obrobků při zachování dostatečného prostoru pro cirkulaci atmosféry pece a přenos tepla.
Jeho trojúhelníková konfigurace rámu je navržena podle uspořádání obrobku zákazníka a požadavků na zatížení pece.
FH® Alloy dokáže přizpůsobit materiál, rozměry, polohy podpěr, nosnou konstrukci a celkovou geometrii přípravku podle skutečných provozních podmínek.

Specifikace produktu

Design svítidla s trojúhelníkovým rámem
Na rozdíl od běžného koše nebo tácu na tepelnou úpravu používá tento produkt konstrukční konfiguraci trojúhelníkového rámu.
Geometrie je vyvinuta podle specifických požadavků zákazníka na zatížení a poskytuje vyhrazené opěrné pozice pro díly, které jsou tepelně zpracovány.

Konstrukce trojúhelníkového rámu může pomoci dosáhnout:

• Stabilní polohování obrobku

• Efektivní využití prostoru svítidla

• Kontrolovaná vzdálenost mezi obrobky

• Dobrá konstrukční tuhost

• Otevřená cirkulace atmosféry pece

• Pohodlné nakládání a vykládání


Úhel, rozteč podpěr a konstrukční uspořádání mohou být přepracovány pro různé komponenty.

1.4852 310S Kombinace materiálů
Toto zařízení pro tepelné zpracování používá 1.4852 a 310S v různých konstrukčních částech.
Použití dvou materiálů umožňuje, aby design svítidla odpovídal různým tepelným a konstrukčním požadavkům jednotlivých komponentů.

Tepelně odolná slitina 1.4852
1.4852 se běžně používá pro přípravky vysokoteplotních pecí a konstrukční součásti.
Mezi typické vlastnosti týkající se aplikací pecí patří:

• Dobrá pevnost při vysokých teplotách

• Dobrá odolnost proti oxidaci
• Dobrá rozměrová stabilita

• Vhodnost pro opakované topné cykly

• Dobrý výkon v prostředí průmyslových pecí


Nerezová ocel 310S
310S je široce používán pro vyrobené tepelně odolné komponenty, protože obsahuje:

• Odolnost proti oxidaci při vysokých teplotách

• Dobrá svařitelnost

• Dobrý výrobní výkon

• Vhodnost pro konstrukční součásti pece


Výběr materiálu by měl být vždy založen na celkovém provozním prostředí spíše než na samotné teplotě.

Otevřená struktura pro cirkulaci tepla a atmosféry
Přípravky pro tepelné zpracování by měly podporovat obrobky bez zbytečného blokování atmosféry pece nebo přenosu tepla.
Toto svítidlo proto využívá konstrukci s otevřeným rámem s velkými volnými plochami mezi konstrukčními sekcemi.

Design může pomoci zajistit:

• Lepší cirkulace atmosféry pece

• Jednotnější expozice obrobků

• Efektivní přenos tepla

• Zlepšený průtok chladicího média

• Snížená zbytečná hmotnost příslušenství


Pro různé obrobky může FH® Alloy upravit hustotu podpory a uspořádání otevření.

Zesílená konstrukce pro vysokoteplotní provoz
Zařízení pro průmyslové tepelné zpracování pracují při opakovaném tepelném a mechanickém namáhání.

Během servisu může zařízení zaznamenat:

• Tepelná roztažnost

• Tepelná kontrakce

• Vysokoteplotní tečení

• Oxidace

• Mechanické zatížení

• Tepelná únava

• Dlouhodobá rozměrová změna


Z tohoto důvodu by měl návrh svítidla brát v úvahu jak pevnost při vysokých teplotách, tak strukturální stabilitu.
Vyztužené části tohoto upínacího přípravku s trojúhelníkovým rámem jsou uspořádány tak, aby podpíraly zatížené díly při zachování dostatečného volného prostoru kolem obrobků.

Navrženo kolem obrobku
Vlastní zařízení pro tepelné zpracování by nemělo být navrženo pouze podle rozměrů pece.
Skutečné obrobky jsou stejně důležité.

FH® Alloy může navrhovat držáky přípravků podle:

• Tvar dílu

• Průměr dílu

• Délka dílu

• Hmotnost jednotlivého dílu

• Počet dílů na svítidlo

• Požadovaná orientace

• Požadovaný rozestup

• Způsob nakládání a vykládání


To umožňuje, aby struktura přípravku odpovídala skutečnému výrobnímu procesu spíše než použití obecného designu koše.

Vhodné aplikace tepelného zpracování
Tento typ vlastního zařízení pro tepelné zpracování může být navržen pro zpracování:

• Ozubená kola

• Hřídele

• Prsteny

• Rukávy

• Pouzdra

• Automobilové komponenty

• Části převodovky

• Kované komponenty

• Mechanické díly

• Další přesné kovové součásti


Rozvržení podpory lze upravit pro různé geometrie součástí.

Aplikace pro pece
Zakázková zařízení pro tepelné zpracování s trojúhelníkovým rámem mohou být vyvinuta pro různé systémy průmyslových pecí, včetně

• Nauhličovací pece

• Atmosférické pece

• Kalící pece

• Žíhací pece

• Vsádkové pece pro tepelné zpracování

• Systémy kontinuálních pecí

• Ostatní zařízení pro průmyslové tepelné zpracování


Pro nauhličování a jiné aplikace s řízenou atmosférou by měla být struktura přípravku vyhodnocena společně s teplotou, atmosférou, dobou cyklu, zatížením a metodou chlazení.

Zakázková výroba přípravků pro tepelné zpracování
FH® Alloy podporuje vývoj nových přípravků i výrobu náhradních přípravků.

Zákazníci mohou poskytnout:

• 2D výkresy

• 3D modely

• Stávající vzorky přípravků

• Použité fotografie zařízení

• Rozměry pece

• Informace o obrobku

• Provozní podmínky


Můžeme přizpůsobit:

• Celkové rozměry svítidla

• Konstrukční geometrie

• Stupeň materiálu

• Kombinace materiálů

• Opěrné pozice

• Konstrukce výztuže

• Rozteč obrobků

• Načítání konfigurace

• Pozice zvedání

• Funkce lokalizace


Konstrukce svítidla na základě provozních podmínek
Pro nové vlastní zařízení pro tepelné zpracování doporučujeme poskytnout následující informace.

Podmínky pece

• Typ pece

• Rozměry komory pece

• Pracovní teplota

• Maximální teplota

• Atmosféra pece

• Topný cyklus

• Způsob chlazení


Podmínky načítání

• Rozměry obrobku

• Hmotnost obrobku

• Množství na svítidlo

• Celková nakládací hmotnost

• Orientace obrobku

• Způsob načítání


Informace o stávajícím příslušenství

• Stávající výkres

• 3D model

• Fotografie příslušenství

• Aktuální materiál

• Existující problémy s deformací nebo praskáním


Na základě těchto informací může FH® Alloy vyhodnotit vhodnou kombinaci materiálu, struktury a hmotnosti přípravku.

Výrobní proces
Vlastní zařízení pro tepelné zpracování s trojúhelníkovým rámem může zahrnovat:
Revize požadavků → Návrh přípravku → Výběr materiálu → Odlévání → Obrábění → Výroba → Svařování → Montáž → Kontrola rozměrů → Finální kontrola
U velkého přípravku o rozměrech 1176 × 1000 × 1090 mm je kontrola celkové geometrie a přesnosti polohy podpěry obzvláště důležitá.

Kontrola kvality
Před odesláním mohou klíčové položky kontroly zahrnovat:

• Celkové rozměry

• Geometrie přípravku

• Podpora přesnosti polohy

• Strukturální vyrovnání

• Stav svaru

• Montáž se hodí

• Stav povrchu

• Kritické lokalizační rozměry


Další požadavky na kontrolu mohou být poskytnuty podle specifikace zákazníka.

Další dostupné materiály
Kromě 1,4852 310S vyrábí FH® Alloy přípravky pro tepelné zpracování z různých vysokoteplotních slitin, včetně:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• HR9

• Žáruvzdorné slitiny na bázi niklu

• Další materiály specifikované zákazníkem


Konečný materiál by měl být zvolen podle aktuální teploty, atmosféry, procesu chlazení a mechanického zatížení.

Proč zvolit FH® Alloy?
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) se specializuje na zakázkové přípravky pro tepelné zpracování a komponenty pro vysokoteplotní pece.

Náš výrobní sortiment zahrnuje:

• Zařízení pro tepelné zpracování

• Koše na tepelné zpracování

• Podnosy pro tepelné zpracování

• Základní zásobníky

• Zařízení pit pece

• Nakládací přípravky pro pece

• Vlastní tepelně odolné komponenty


Můžeme vyrobit podle výkresů zákazníka nebo vyvinout přípravek podle skutečných požadavků pece a obrobku.

Vyžádejte si vlastní zařízení na tepelné zpracování
Hledáte náhradní upínač pece nebo vyvíjíte nové řešení vkládání?
Pošlete FH® Alloy své:
Výkres Typ pece Provozní teplota Atmosféra pece Metoda chlazení Rozměry obrobku Hmotnost zatížení
Náš technický tým může vyhodnotit provozní podmínky a poskytnout přizpůsobené řešení upínacího zařízení pro tepelné zpracování.
FH® Alloy
Zakázková zařízení pro tepelné zpracování a komponenty z vysokoteplotních slitin

FAQ
Q1: Z čeho je toto zařízení pro tepelné zpracování vyrobeno?
Toto svítidlo je vyrobeno z kombinace žáruvzdorné slitiny 1.4852 a nerezové oceli 310S.

Q2: Jaké jsou celkové rozměry?
Zařízení měří:
1176 × 1000 × 1090 mm
Vlastní rozměry jsou k dispozici.

Q3: Proč se tomu říká přípravek pro tepelné zpracování s trojúhelníkovým rámem?
Přípravek využívá konstrukční uspořádání založené na trojúhelníkové nosné geometrii spíše než na konvenční konfiguraci koše nebo tácu. Konstrukce je navržena podle požadovaného uložení obrobku a uspořádání zatížení.

Q4: Lze pozice podpory přizpůsobit?
Ano. Pozice podpěr, rozteče a konstrukční geometrie mohou být přepracovány podle obrobků zákazníka.

Q5: Můžete vyrábět podle našeho stávajícího přípravku?
Ano. FH® Alloy lze vyrábět podle výkresů, 3D modelů, vzorků nebo stávajících rozměrů přípravků.

Q6: Může FH® Alloy navrhnout přípravek, pokud nemáme výkres?
Ano. Zákazníci mohou poskytnout informace o peci, provozních podmínkách, rozměrech obrobku a požadavcích na zatížení. Můžeme vyvinout vhodnou strukturu přípravku pro potvrzení.

Q7: Lze použít jiné materiály?
Ano. V závislosti na provozních podmínkách lze zvážit materiály jako 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT a HR9.
