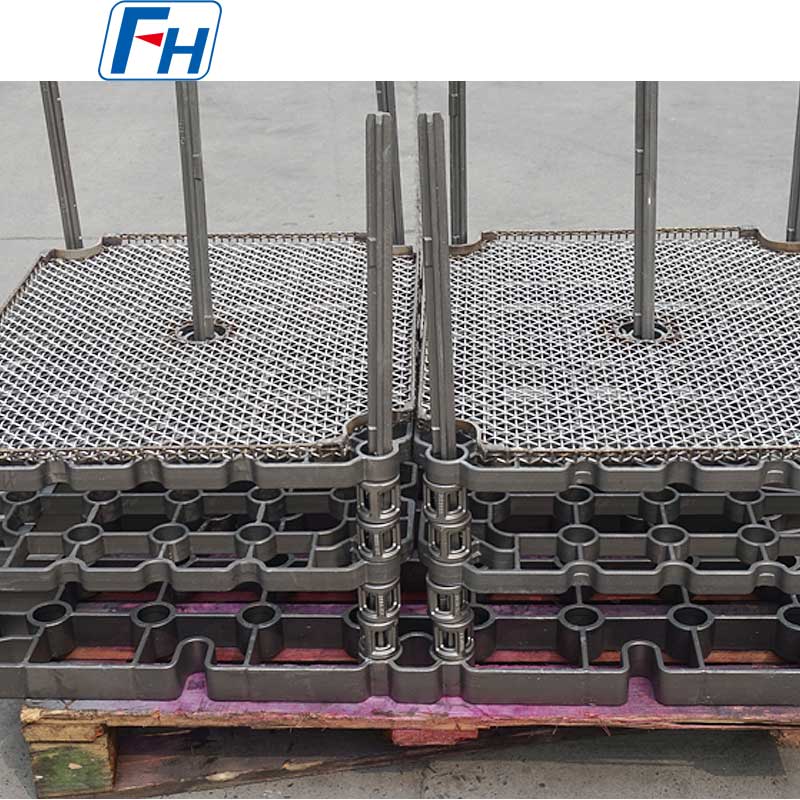

2,4879 Zařízení na tepelné zpracování pro 1tunové vakuové pece | FH®

Značka: FH®

certifikace: ISO9001, ISO14001

Materiál: Tepelně odolná ocel

Stupeň materiálu: 2.4879

Velikost: 1200x760x700mm popř Přizpůsobeno podle vašich výkresů

Maximální provozní teplota: 1200 ℃

Způsob chlazení: Chlazení plynu

MOQ: 2 kusy

FH® přípravky pro vakuové pece jsou specializované podpůrné systémy navržené pro procesy, jako je vakuové tepelné zpracování, vakuové pájení a vakuové slinování. Při provozu v jedinečném prostředí extrémně nízkého tlaku (dokonce i ultravysokého vakua) a vysoké teploty se principy jejich konstrukce zásadně liší od principů u přípravků pro atmosférické pece nebo pece s řízenou atmosférou.
Základními požadavky je udržet stabilitu za podmínek vysoké teploty a vakua, zabránit těkání a kontaminaci obrobků a komory pece a zajistit rovnoměrné zahřívání obrobků.

Kontaktujte nás
PREV：Zařízení pro tepelné zpracování vakuové nauhličovací pece pro tepelné zpracování součástí leteckého průmyslu | FH®
DALŠÍ：Svítidla pro vakuové pece s nízkou kontaminací Antiuhlíkový sběrač pro přesnou kvalitu součástí | FH®
  • Parametr
  • Kontaktujte nás

FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) je profesionální výrobce přípravků pro tepelné zpracování.

I. Základní vlastnosti a vážné výzvy
1. Ultra nízká volatilita (nejvyšší priorita): Nástrojové materiály musí vykazovat extrémně nízký tlak par za podmínek vysoké teploty a vysokého vakua. Jakékoli těkavé látky přímo kontaminují čisté prostředí uvnitř pece, kondenzují na studených stěnách (typicky vodou chlazené pláště), poškozují integritu vakua a mohou se usazovat na povrchu obrobku – což vede k vyřazení produktu (např.
2. Vynikající odolnost proti tečení při vysokých teplotách: Vakuové pece se běžně používají pro zpracování vysoce hodnotných obrobků (např. součástky pro letectví a kosmonautiku, nástrojové formy) při extrémně vysokých teplotách (až 1300 °C nebo dokonce 2200 °C a více). Nástroje si musí při těchto teplotách zachovat dlouhodobou únosnost bez výrazných deformací.
3. Vynikající chemická stabilita a čistota: Materiály samotné musí být vysoce čisté, bez nečistot s nízkou teplotou tání (např. zinek, kadmium, olovo). Povrchy musí být čisté, bez zbytkového oleje, vlhkosti nebo oxidů – všechny tyto látky ve vakuu prudce těkají.
4. Vysoký výkon tepelného záření: Ve vakuovém prostředí závisí přenos tepla téměř výhradně na záření. Proto je stav povrchu (emisivita) a konstrukční návrh nástrojových materiálů rozhodující pro zajištění rovnoměrného ohřevu obrobků.
5. Přizpůsobený koeficient tepelné roztažnosti (CTE): Rozdíly v tepelné roztažnosti mezi nástroji a obrobky během cyklů ohřevu a chlazení vytvářejí napětí, které může způsobit deformaci obrobku nebo poškození nástroje.

II. Výběr hlavních materiálů
Výběr materiálů pro nástroje vakuové pece je ústředním bodem jejího návrhu a určuje úspěch nebo neúspěch procesu.
1. Grafit
2. Molybden a wolfram
3. Žáruvzdorné kovové slitiny (jako je TZM: slitina titan-zirkon-molybden)
4. Keramika
5. Vysokoteplotní slitiny (jako Inconel 600/601/617, Haynes 230, SCH42)

III. Shrnutí
Přípravky vakuové pece jsou kritickým rozhraním spojujícím prostředí ultra-vysoké čistoty procesu s vysoce výkonnými produkty. Nejsou pouhými fyzickými podporami, ale jsou strážci čistoty procesu, tvarovateli tepelného pole a garanty přesnosti obrobku.

Základní logika pro jejich výběr a design je: Udělat kompromis mezi grafitem (ekonomický, vysokoteplotní), žáruvzdornými kovy (velmi vysoká teplota, vysoká čistota), keramikou (ultračisté, inertní) a speciálními slitinami (složité struktury, střední teplota), na základě procesní teploty, materiálu obrobku (citlivost na uhlík) a požadavků na čistotu.

Investice do správně navržených a udržovaných přípravků vakuové pece je nezbytným předpokladem pro zajištění úspěchu tepelného zpracování s vysokou přidanou hodnotou v oborech, jako je letecký průmysl, polovodiče a prémiové řezné nástroje. Představuje hluboké pochopení a zvládnutí materiálových a procesních limitů.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) je profesionální výrobce přípravků pro tepelné zpracování a tepelně odolných slitinových komponentů pro průmyslové pece.

Tabulka materiálových tříd:

Tepelně odolná ocel
/ GB DIN ASTM JIS Chemické složení (%) Maximální provozní teplota
C Si Mn Cr Ni Nb/Cb Mo Jiné
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24:00 - 28:00 4:00 - 6:00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1,00 - 2,50 ≤2,00 19:00 - 23:00 8:00 - 12:00 - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - ON SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26:00 - 30:00 8:00 - 11:00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1,00 - 2,50 ≤2,00 24:00 - 27:00 11:00 - 14:00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - Ahoj SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26:00 - 30:00 14:00 - 18:00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23:00 - 27:00 19:00 - 22:00 - ≤0,50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19:00 - 23:00 23:00 - 27:00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17:00 - 21:00 37:00 - 41:00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15:00 - 19:00 33:00 - 37:00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24:00 - 28:00 33:00 - 37:00 0,80 - 1,80 ≤0,50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1,00 - 2,50 ≤2,00 18:00 - 21:00 36:00 - 39:00 1,20-1,80 ≤0,50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1,00 - 2,50 ≤2,00 23:00 - 25:00 23:00 - 25:00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1,00 - 2,50 ≤2,00 24:00 - 28:00 33:00 - 37:00 - ≤0,50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19:00 - 21:00 31:00 - 33:00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10:00 - 14:00 58:00 - 62:00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15:00 - 19:00 64,00 - 68,00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27:00 - 30:00 ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27:00 - 29:00 - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1,00 - 2,00 ≤1,50 27:00 - 30:00 47,00 - 50,00 - ≤0,50 W: 4,0 - 5,5 1200 ℃


FAQ:

Otázka: Jak podat dotaz?

Odpověď: Krok 1, poskytněte nám prosím nějaké podrobnosti o vaší peci, provozní teplotě, způsobu chlazení, nakládací hmotnosti vaší pece a tak dále;

Krok 2, je lepší poskytnout 3D výkresy;

Krok 3, když máme dostatek podrobností, můžeme navrhnout výkresy produktů a podle toho citovat;

Otázka: Kdy mohu získat cenu?

Odpověď: Obvykle citujeme do 24 hodin poté, co obdržíme váš dotaz (kromě víkendů a svátků). Pokud jste velmi naléhaví získat cenu, napište nám e-mail nebo nás kontaktujte jiným způsobem, abychom vám mohli nabídnout cenovou nabídku.

Otázka: Kdy bude dodávka provedena? /Jaká je dodací lhůta?

Odpověď: -Vzorová objednávka: 35 dní po obdržení celé platby.

-Skladová objednávka: 10 dní po obdržení celé platby

-OEM objednávka: 30 dní po obdržení zálohy.

Otázka: Jaký je váš poprodejní servis?

A: 1 rok záruka na všechny druhy produktů;

Pokud poprvé objevíte nějaké vadné příslušenství, dáme vám nové díly zdarma k výměně v další objednávce, jako zkušený výrobce si můžete být jisti kvalitou a poprodejním servisem.

Otázka: Jaké jsou vaše platební podmínky?

A: T/T

Platba<=10000 USD, 100 % předem. Platba>10000 USD, 50% T / T předem, zůstatek před odesláním.

Otázka: Jaký je způsob dopravy?

A: Přepravováno DHL, UPS, EMS, Fedex, leteckou dopravou, námořní dopravou nebo vlakem.
