Zakázková sálavá trubice typu P pro průmyslové pece

Sestava sálavých trubek z tepelně odolné slitiny | Vlastní montážní deska a připojení | Slitina FH®
Slitina FH® vyrábí na zakázku sálavé trubice typu P pro průmyslové pece a zařízení pro tepelné zpracování, přičemž poskytuje kompletní sestavy sálavých trubic podle výkresů zákazníka, rozměrů pece, provozní teploty, atmosféry a požadavků na systém hořáků.

Konfigurace ve tvaru písmene P kombinuje dlouhé přímé sálavé sekce se zpětnými ohyby a vytváří tak prodlouženou ohřívací dráhu v relativně kompaktním prostoru pece.

Tento typ sálavé trubice je vhodný pro průmyslové topné systémy vyžadující nepřímý ohřev, řízenou atmosféru pece, stabilní distribuci tepla a přizpůsobenou integraci pece.

Přehled produktu
Sálavá trubice typu P využívá více rovných trubkových sekcí a zpětných ohybů k vytvoření souvislé topné dráhy.
Ve srovnání s konvenční přímou sálavou trubicí může struktura typu P poskytnout delší sálavou plochu při zachování kompaktního uspořádání instalace.

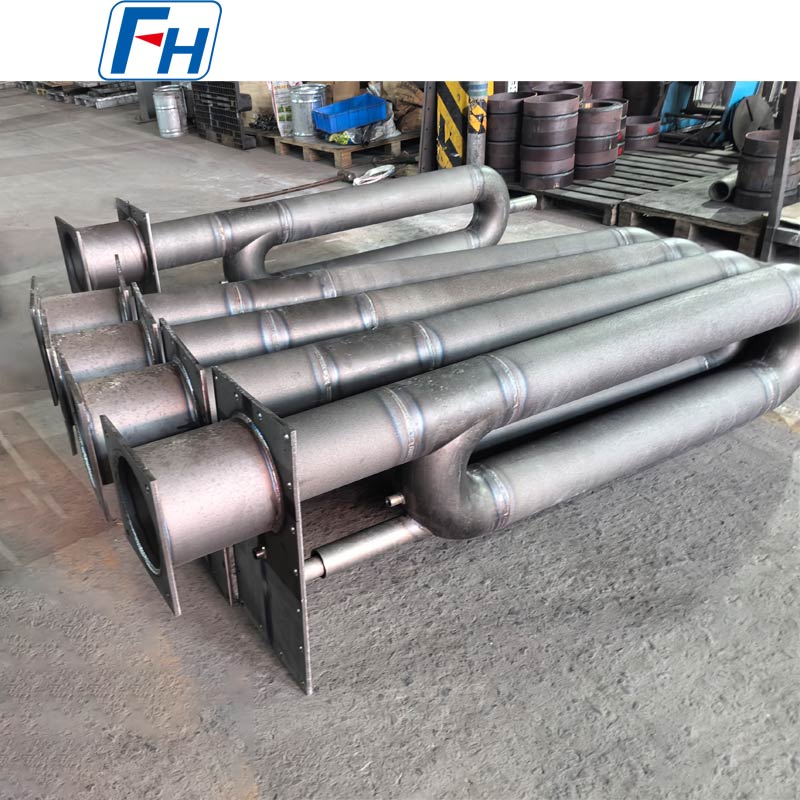

Vyobrazený výrobek lze vyrobit jako kompletní sestavu obsahující:

• Hlavní sekce sálavého trubice

• Zpětné zatáčky

• Montážní deska

• Připojení na straně hořáku

• Připojení výstupu / výfuku

• Podpůrné komponenty

• Vlastní instalační rozhraní


FH® Alloy podporuje jak nové projekty pecí, tak výrobu náhradních sálavých trubic.

Typické specifikace

Rozměry sálavé trubky typu P
Každá sálavá trubice typu P může být vyrobena podle uspořádání pece zákazníka.

Mezi typické rozměrové parametry patří:

• OD – Vnější průměr trubky

• WT – Tloušťka stěny

• L – Celková délka

• C – Středová vzdálenost

• R – Poloměr ohybu návratu

• W – Celková šířka

• Montážní deska dimensions

• Průměr spojovací trubky

• Délka připojení

• Rozměry montážního otvoru

• Rozměry rozhraní hořáku


Odkaz na výkres

• OD = vnější průměr

• WT = tloušťka stěny

• L = Celková délka

• C = Středová vzdálenost

• R = Poloměr ohybu


Všechny rozměry lze upravit podle výkresů zákazníka, vzorků nebo stávajících rozměrů pece.

Víceprůchodová struktura ve tvaru písmene P
Hlavním rozdílem mezi sálavou trubicí typu P a konvenční přímou sálavou trubicí je její geometrie zpětného toku.
Více přímých úseků je spojeno zakřivenými vratnými úseky, které tvoří delší vnitřní průtokovou cestu.
Tento design může poskytnout:

• Větší sálavá topná plocha

• Delší dráha ohřevu

• Kompaktní uspořádání instalace

• Flexibilní uspořádání pece

• Stabilní přenos tepla

• Přizpůsobené uspořádání hořáku a výfuku


Přesná geometrie typu P by měla být navržena podle skutečné pece spíše než používat jeden standardní rozměr pro každou aplikaci.

Tepelně odolné slitinové materiály
Výběr materiálu je rozhodující pro životnost sálavé trubice.
FH® Alloy může vyrábět sálavé trubice typu P s použitím různých tepelně odolných materiálů, včetně:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni žáruvzdorné slitiny

• Tepelně odolné slitiny s vysokým obsahem Ni

• Vysokoteplotní slitiny na bázi niklu

• Další třídy specifikované zákazníkem


Při výběru materiálu je třeba vzít v úvahu:

• Provozní teplota

• Atmosféra pece

• Podmínky hořáku

• Frekvence tepelného cyklování

• Oxidační podmínky

• Tloušťka stěny trubky

• Požadovaná životnost


Pokud není materiál specifikován, FH® Alloy může poskytnout podporu při výběru materiálu na základě skutečných provozních podmínek pece.

Navrženo pro nepřímý ohřev pecí
Sálavé trubice typu P se běžně používají tam, kde plamen hořáku a spaliny musí zůstat odděleny od pracovní komory pece.
Teplo je přenášeno stěnou sálavé trubky a vyzařováno směrem k obrobkům uvnitř pece.
Toto uspořádání může pomoci zajistit:

• Řízená atmosféra pece

• Snížený přímý kontakt s plamenem

• Stabilnější vytápění

• Rovnoměrné rozložení teploty

• Spolehlivý nepřetržitý provoz


Vlastní montážní deska a připojení
Zobrazená sálavá trubice typu P používá vlastní montážní desku a konstrukci koncového připojení.
FH® Alloy může přizpůsobit:

• Montážní deska width and height

• Tloušťka desky

• Počet montážních otvorů

• Průměr a poloha otvoru

• Připojení hořáku

• Připojení výfuku

• Průměr spojovací trubky

• Nosná konstrukce

• Orientace instalace


To umožňuje, aby kompletní sestava odpovídala stávajícímu rozhraní pece zákazníka.

Typické aplikace
Sálavé trubice typu P se široce používají v:

• Pece na tepelné zpracování

• Žíhací pece

• Kalící pece

• Popouštěcí pece

• Nauhličovací pece

• Kontinuální pece

• Pece s válečkovou nístějí

• Pece s ochrannou atmosférou

• Linky na zpracování oceli

• Průmyslové topné systémy


Jsou zvláště vhodné pro aplikace vyžadující dlouhou dráhu sálavého ohřevu v omezeném prostoru pece.

Výrobní proces
V závislosti na konstrukci může výroba zahrnovat:
Příprava materiálu → Výroba trubek → Příprava rovného profilu → Výroba zpětného ohybu → Montáž → Svařování → Výroba montážní desky → Obrábění → Kontrola rozměrů → Čištění povrchu → Finální kontrola

Mezi klíčové výrobní kontroly patří:

• Přímost trubky

• Konzistence tloušťky stěny

• Geometrie ohybu

• Středová vzdálenost

• Kvalita svaru

• Zarovnání připojení

• Montážní deska accuracy

• Celková rozměrová tolerance


Pro složité struktury typu P je obzvláště důležité udržovat správné vyrovnání mezi více sekcemi trubek.

Klíčové výhody
Rozšířená topná dráha
Konstrukce ve tvaru písmene P poskytuje delší radiační dráhu než jednoduchá rovná trubice.
Kompaktní uspořádání pece
V omezené oblasti instalace pece lze uspořádat více trubkových sekcí.
Vlastní tepelně odolné materiály
Materiál lze vybrat podle teploty pece a atmosféry.
Kompletní montážní výroba
Trubkové sekce, ohyby, montážní desky a spojovací konstrukce mohou být dodány jako jedna sestava.
Výroba založená na výkresech
Vhodné pro vysoce přizpůsobené projekty průmyslových pecí.
Náhradní výroba
Stávající sálavé trubice typu P lze reprodukovat z výkresů, vzorků, fotografií nebo rozměrových měření.

Kontrola kvality
V závislosti na požadavcích zákazníka může kontrola zahrnovat:

• Ověření materiálu

• Analýza chemického složení

• Rozměrová kontrola

• Měření tloušťky stěny

• Kontrola rozměrů ohybu

• Středová vzdálenost inspection

• Kontrola svaru

• Montážní deska inspection

• Kontrola rozměrů připojení

• Závěrečná kontrola montáže


Zvláštní požadavky na kontrolu lze dohodnout před výrobou.

Proč zvolit FH® Alloy?
FH® Alloy se specializuje na zakázkové žáruvzdorné slitinové komponenty pro průmyslové pece a zařízení pro tepelné zpracování.
Náš sortiment sálavých trubic zahrnuje:

• Sálavé trubice typu P

• Sálavé trubice ve tvaru U

• Sálavé trubice typu I

• Přímé sálavé trubice

• Plynové sálavé trubice

• Speciálně tvarované sálavé trubice

• Vlastní sestavy sálavých trubic


Dále vyrábíme:

• Válce pece

• Odstředivě lité trubky

• Přípravky pro tepelné zpracování

• Podnosy pro pece

• Koše pece

• Zakázkové komponenty žáruvzdorné pece


FH® Alloy podporuje výrobu OEM, výrobu na základě výkresů, projekty výměny a přizpůsobený výběr slitin pro mezinárodní zákazníky.

Vyžádejte si cenovou nabídku
Pro přesnou cenovou nabídku pro vaši sálavou trubici typu P poskytněte:

1. Technický výkres nebo skica

2. Vnější průměr trubky

3. Tloušťka stěny

4. Celkové rozměry

5. Středová vzdálenost

6. Rozměry zpětného ohybu

7. Stupeň materiálu

8. Montážní deska dimensions
9. Podrobnosti připojení hořáku / výfuku

10. Provozní teplota

11. Atmosféra pece

12. Požadované množství


Zašlete svůj výkres nebo stávající specifikace sálavé trubice společnosti FH® Alloy pro technickou kontrolu a cenovou nabídku.

FAQ
Q1: Můžete vyrobit sálavé trubice typu P podle našeho výkresu?
Ano. FH® Alloy se specializuje na zakázkovou výrobu na základě zákaznických výkresů, vzorků a rozměrů pece.

Q2: Jaký je rozdíl mezi sálavými trubicemi typu P a typu U?
Sálavá trubice typu U se obvykle skládá ze dvou hlavních paralelních ramen spojených jedním zpětným obloukem. Sálavá trubice typu P využívá složitější uspořádání zpětného toku s více sekcemi, což umožňuje delší dráhu ohřevu v peci.

Q3: Lze montážní desku přizpůsobit?
Ano. Rozměry desky, tloušťka, montážní otvory, připojovací otvory a montážní polohy mohou být vyrobeny podle výkresu pece.

Q4: Jaké materiály lze použít?
Dostupné možnosti zahrnují 1.4848, 1.4849, 1.4852, 2.4879, slitiny s vysokým obsahem chrómu a niklu, slitiny na bázi niklu a další žáruvzdorné třídy specifikované zákazníkem.

Q5: Můžete vyrobit náhradní sálavé trubice typu P?
Ano. Stávající produkty lze reprodukovat pomocí výkresů, vzorků, fotografií nebo naměřených rozměrů.

Q6: Můžete dodat kompletní sestavu sálavé trubice?
Ano. FH® Alloy může vyrábět části trubek, zpětné ohyby, montážní desku, spoje a související konstrukční součásti jako kompletní sestavu.
