Sálavá trubka Cr25Ni35 ve tvaru U – Ø124 × Ø108 × 1597 mm

Zakázková sestava tepelně odolné sálavé trubky pro průmyslové pece | Slitina FH®
Slitina FH® vyrábí sálavé trubice Cr25Ni35 ve tvaru U pro průmyslové pece, pece pro tepelné zpracování a další vysokoteplotní topné systémy.

Tato zakázková sálavá trubice typu U je vyrobena z Cr25Ni35 vysoce chromové, vysoce niklové žáruvzdorné slitiny se specifikací trubice Ø124 × Ø108 × 1597 mm.

Kompletní sestavu lze dodat s izolačními bloky, montážními základními deskami a přizpůsobenými instalačními komponenty, díky čemuž je vhodná pro novou konstrukci pece i jako náhrada stávajících sestav sálavých trubek.

Specifikace produktu

Rozměry sálavé trubky ve tvaru U
Hlavní specifikace trubky pro tento produkt je:
Ø124 × Ø108 × 1597 mm
Mezi typické rozměry, které lze přizpůsobit, patří:

• OD – Vnější průměr trubky

• ID – Vnitřní průměr trubky

• L – Délka trubky

• C – Středová vzdálenost

• H – Celková výška

• R – U-Bend Radius

• Rozměry montážní desky

• Polohy montážních otvorů

• Rozměry izolačního bloku

• Připojovací rozměry


Všechny konstrukční rozměry lze vyrobit dle technického výkresu zákazníka, dispozice pece nebo stávajícího vzorku.

Tepelně odolná slitina Cr25Ni35
Cr25Ni35 je žáruvzdorná slitina s vysokým obsahem chrómu a niklu vhodná pro součásti průmyslových pecí vystavené dlouhodobému provozu při vysokých teplotách.

Pro aplikace sálavých trubic patří mezi jeho hlavní výhody:

• Dobrá odolnost proti oxidaci při vysokých teplotách

• Dobrá strukturální stabilita při zvýšených teplotách

• Vhodná pevnost pro obsluhu pece

• Odolnost vůči opakovaným cyklům ohřevu a chlazení

• Vhodné pro náročná průmyslová topná prostředí


Skutečná životnost sálavé trubice závisí nejen na jakosti slitiny, ale také na:

• Provozní teplota

• Atmosféra pece

• Podmínky hořáku

• Frekvence tepelného cyklování

• Rozměry trubky

• Kvalita svařování
  Provozní praxe pece

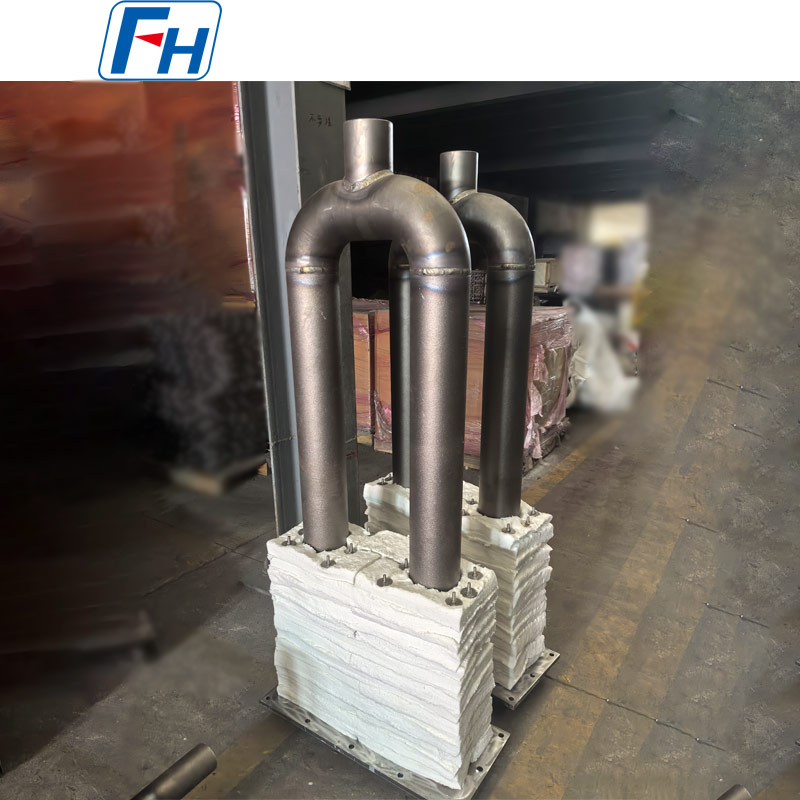

Struktura sálavého vytápění typu U
Sálavá trubice ve tvaru U se skládá ze dvou rovnoběžných přímých trubkových úseků spojených zpětným obloukem.
Ve srovnání s jednoduchou přímou trubkou poskytuje tato konstrukce delší dráhu sálavého ohřevu při zachování relativně kompaktní instalační plochy.

Mezi hlavní výhody patří:

• Větší sálavá topná plocha

• Kompaktní instalace pece

• Stabilní nepřímý ohřev

• Řízená atmosféra pece

• Snížený přímý kontakt plamene s nákladem

• Flexibilní přizpůsobení na středovou vzdálenost


Díky tomu jsou sálavé trubice ve tvaru U vhodné pro mnoho průmyslových systémů tepelného zpracování a kontinuálních pecí.

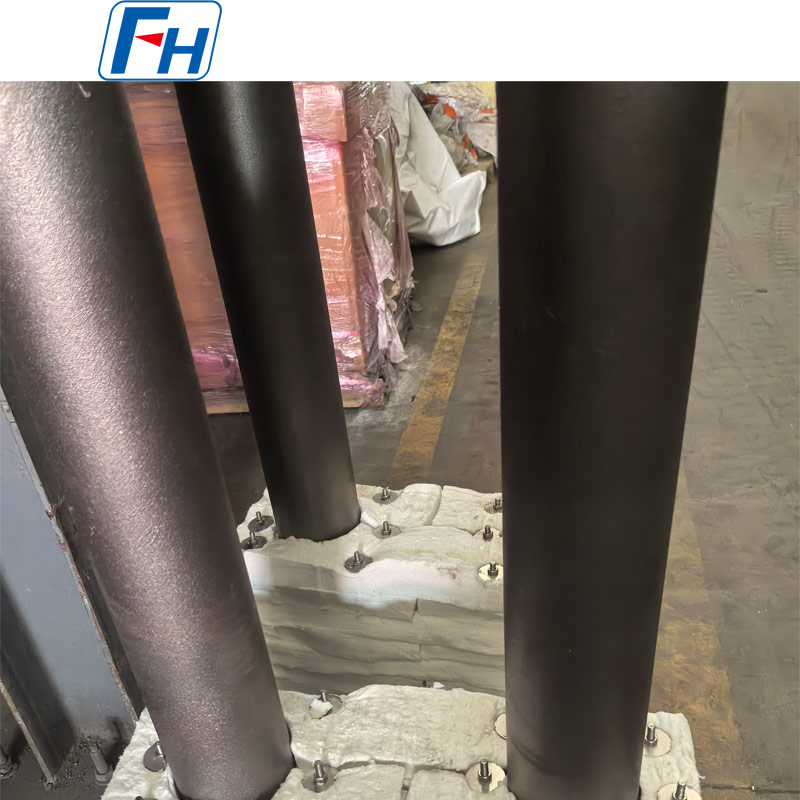

Sestava izolačního bloku a montážní základny
Klíčovou vlastností tohoto produktu je integrovaný izolační blok a montážní základna.
Sálavou trubici lze dodat společně s:

• Vysokoteplotní izolační bloky

• Kovová montážní základní deska

• Montážní otvory

• Podpůrné komponenty

• Přizpůsobená upevňovací struktura


Tato kompletní sestava pomáhá zjednodušit instalaci a výměnu pece.
Izolační a montážní struktura může být přizpůsobena dle zákazníka otvoru pece a instalačních rozměrů.

Navrženo pro nepřímý ohřev pecí
Sálavé trubky ve tvaru U se běžně používají v pecních systémech, kde by měl spalovací proces zůstat oddělený od pracovní komory pece.
Teplo je přenášeno stěnou sálavé trubky a vyzařováno směrem k vsázce pece.

Toto uspořádání vytápění pomáhá zajistit:

• Rovnoměrnější rozložení teploty

• Stabilní přenos tepla

• Řízená atmosféra pece

• Snížený přímý kontakt s plamenem

• Spolehlivý nepřetržitý provoz pece


Typické aplikace
Sálavé trubice Cr25Ni35 ve tvaru U lze použít v:

• Pece na tepelné zpracování

• Žíhací pece

• Kalící pece

• Popouštěcí pece

• Nauhličovací pece

• Kontinuální pece

• Pece s válečkovou nístějí

• Pece s ochrannou atmosférou

• Linky na zpracování oceli

• Průmyslová topná zařízení


Jsou zvláště vhodné pro aplikace vyžadující vlastní vysokoteplotní nepřímé topné systémy.

Výrobní proces
V závislosti na výkresu a struktuře produktu může výroba zahrnovat:
Příprava materiálu → Výroba trubek → Výroba ohybu / kolena → Montáž → Svařování → Výroba montážní desky → Montáž izolace → Kontrola rozměrů → Finální kontrola

Mezi klíčové kontroly výroby patří:

• Přesnost průměru trubky

• Přímost trubky

• Přesnost na středovou vzdálenost

• Geometrie ohybu do U

• Kvalita svaru

• Celkové rozměry

• Vyrovnání montážní desky

• Uložení izolačního bloku


Tyto faktory přímo ovlivňují přesnost instalace a dlouhodobý výkon služby.

Klíčové výhody produktu
Tepelně odolný materiál Cr25Ni35
Vhodné pro náročná prostředí průmyslových pecí.
Vlastní Ø124 × Ø108 × 1597 mm Specifikace
Vyrobeno podle specifických požadavků na instalaci pece.
Kompaktní konstrukce ve tvaru U
Poskytuje prodlouženou dráhu ohřevu bez potřeby nadměrného prostoru pece.
Kompletní dodávka montáže
Sálavou trubici, izolační bloky a montážní základnu lze dodat společně.
Výroba založená na výkresech
Rozměry a konstrukční detaily lze upravit podle výkresů zákazníka.
Možnost výměny
Stávající sálavé trubice lze reprodukovat podle vzorků, výkresů nebo naměřených rozměrů.

Kontrola kvality
V závislosti na požadavcích projektu může kontrola zahrnovat:

• Ověření materiálu

• Kontrola chemického složení

• Kontrola vnějšího / vnitřního průměru

• Rozměrová kontrola

• Kontrola na střed

• Kontrola svaru

• Kontrola geometrie ohybu

• Kontrola montážní desky

• Závěrečná kontrola montáže


Speciální požadavky na kontrolu mohou být potvrzeny před výrobou.

Proč zvolit FH® Alloy?
FH® Alloy se specializuje na výrobu zakázkových tepelně odolných slitinových komponentů pro průmyslové pece a zařízení pro tepelné zpracování.

Náš sortiment sálavých trubic zahrnuje:

• Sálavé trubice Cr25Ni35 ve tvaru U

• HU Sálavé trubice ve tvaru U

• Sálavé trubice typu P

• Sálavé trubice typu I

• Přímé sálavé trubice

• Plynové sálavé trubice

• Speciálně tvarované sálavé trubice

• Vlastní sestavy sálavých trubic


Vyrábíme také pecní válečky, odstředivé lité trubky, přípravky pro tepelné zpracování, podnosy, koše a další komponenty pecí.

Vyžádejte si cenovou nabídku
Pro přesnou cenovou nabídku nám prosím zašlete:

• Technický výkres

• Stupeň materiálu

• Vnější průměr

• Vnitřní průměr nebo tloušťka stěny

• Celková délka

• Středová vzdálenost

• Poloměr ohybu U

• Rozměry montážní desky

• Provozní teplota

• Atmosféra pece

• Požadované množství


Zašlete svůj výkres nebo stávající specifikace sálavé trubice společnosti FH® Alloy pro technickou kontrolu a cenovou nabídku.

FAQ
Q1: Můžete vyrobit sálavé trubice Cr25Ni35 ve tvaru U podle našeho výkresu?
Ano. FH® Alloy podporuje plně přizpůsobenou výrobu na základě zákaznických výkresů, rozměrů pece a stávajících vzorků.

Q2: Lze změnit rozměry Ø124 × Ø108 × 1597 mm?
Ano. Průměr trubky, délku, středovou vzdálenost, poloměr ohybu a celkové rozměry lze přizpůsobit.

Q3: Můžete dodat izolační bloky a montážní desku dohromady?
Ano. Sálavou trubici ve tvaru U lze dodat jako kompletní sestavu s izolačními bloky, montážními deskami a souvisejícími instalačními komponenty.

Q4: Lze tento produkt použít jako náhradní sálavou trubici?
Ano. Stávající sálavé trubice umíme reprodukovat podle výkresů, vzorků, fotografií nebo naměřených rozměrů.

Q5: Lze použít jinou slitinu místo Cr25Ni35?
Ano. Materiál lze volit podle aktuální provozní teploty, atmosféry pece, podmínek hořáku a předpokládané životnosti.

Q6: Jaké informace jsou potřebné pro cenovou nabídku?
Upřednostňuje se technický výkres. Uveďte také materiál, rozměry, provozní teplotu, atmosféru pece a množství.
