U sálavé trubky pro tepelné zpracování pece Korejský trh | FH®

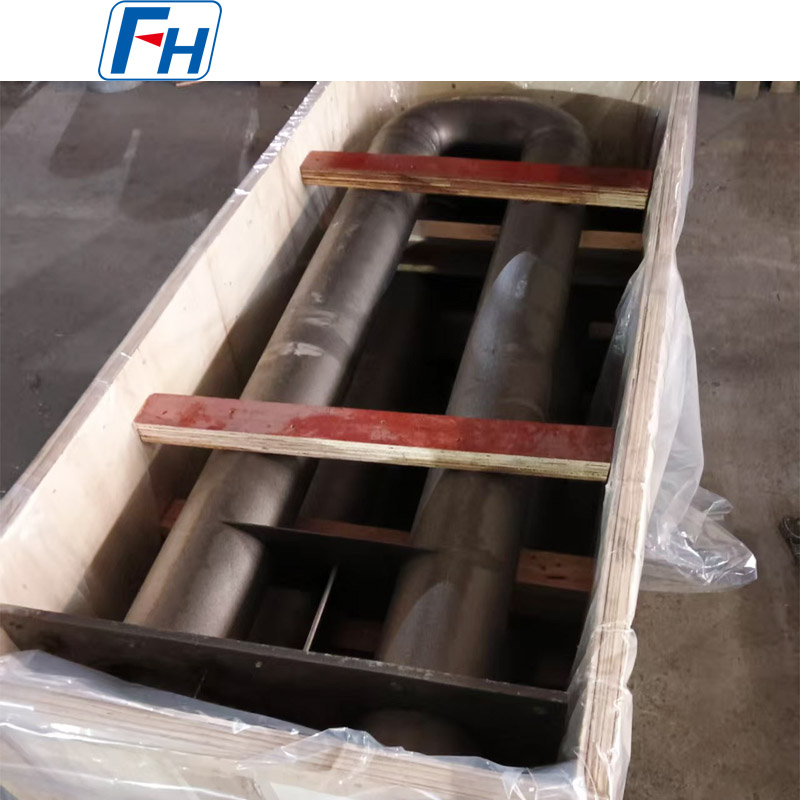

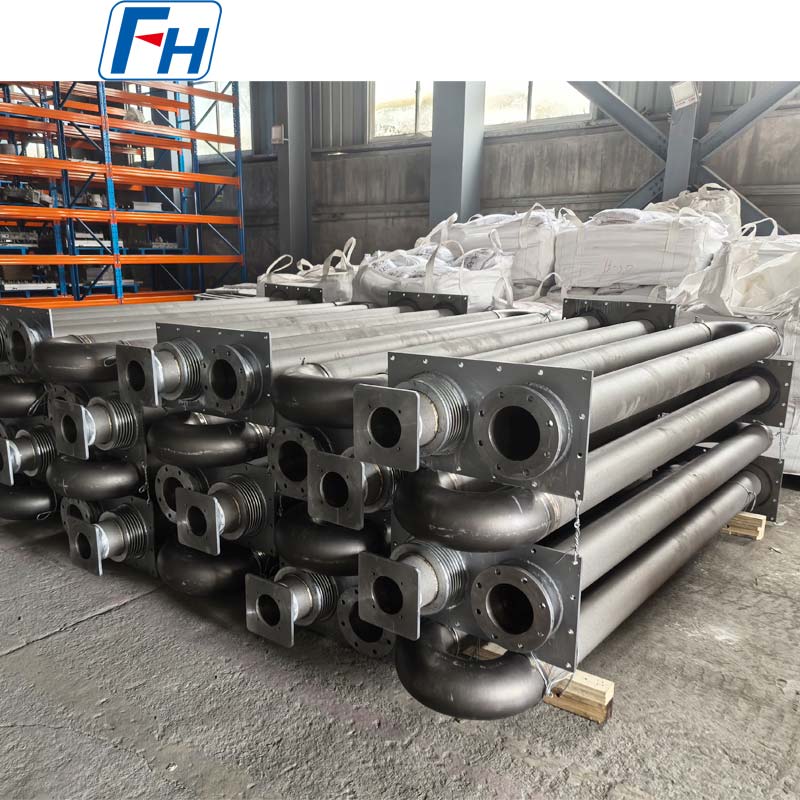

Sálavá trubice ve tvaru U pro průmyslové pece
Slitinové sálavé trubky FH® ve tvaru písmene U jsou navrženy pro nepřímý ohřev v průmyslových pecích pro tepelné zpracování. Struktura ve tvaru U poskytuje velkou plochu pro přenos tepla a zároveň udržuje spalovací atmosféru oddělenou od komory pece, což pomáhá dosáhnout stabilního a rovnoměrného ohřevu pece.

Naše sálavé trubice jsou vyrobeny ze slitin odolných vůči vysokým teplotám a lze je přizpůsobit podle provozní teploty, atmosféry pece, rozměrů trubek, konstrukce hořáku a provozních podmínek.

Klíčové vlastnosti

• Vysoká odolnost proti oxidaci a vysokoteplotní korozi

• Dobrá pevnost a rozměrová stálost při zvýšených teplotách

• Navrženo pro efektivní a rovnoměrný přenos sálavého tepla

• Vhodné pro průběžné a dávkové průmyslové pece

• Vlastní průměr trubky, tloušťka stěny, délka a rozměry ohybu U
• Dostupné v různých žáruvzdorných nerezových ocelích a slitinách na bázi niklu

• Výroba podle výkresů zákazníka nebo stávajících rozměrů pece

• Možnost kontroly před odesláním


Typické specifikace

Typické aplikace
Sálavé trubice ve tvaru U se široce používají v:

• Pece na tepelné zpracování

• Nauhličovací pece

• Žíhací pece

• Kalící pece

• Kontinuální pece

• Pece s válečkovou nístějí

• Dávkové pece

• Průmyslové topné pece

• Linky na zpracování oceli

• Zařízení pro tepelné zpracování kovů


T jsou zvláště vhodné pro pecní systémy vyžadující nepřímý ohřev a řízenou atmosféru pece.

Možnosti materiálů z tepelně odolných slitin
Výběr materiálu je rozhodující pro životnost sálavé trubice.

V závislosti na teplotě pece, atmosféře a podmínkách tepelného cyklování může FH® Alloy vyrábět sálavé trubice z různých druhů žáruvzdorných slitin, včetně:

• Žáruvzdorné slitiny typu 1.4848 / AISI 309

• 1.4849 / Žáruvzdorné slitiny typu AISI 310

• 1,4852 žáruvzdorné slitiny

• 2,4879 třídy vysokoteplotních slitin

• Tepelně odolné slitiny s vysokým obsahem Ni a vysokým obsahem Cr

• Slitiny na bázi niklu pro náročnější podmínky pece


Konečný materiál by měl být vybrán podle skutečné provozní teploty, atmosféry pece, zatížení a předpokládané životnosti.

Tabulka pro výběr materiálu

Výroba a zpracování
V závislosti na provedení mohou být sálavé trubice ve tvaru U vyrobeny kombinací:
Odstředivé lití / statické lití → obrábění → montáž trubek → výroba ohybu U → svařování → kontrola rozměrů → povrchová úprava → výstupní kontrola

U velkých nebo vysokoteplotních sálavých trubic je věnována zvláštní pozornost:

• Přímost trubky

• Konzistence tloušťky stěny

• Kvalita svaru

• Geometrie ohybu do U

• Celkové rozměry

• Odolnost proti deformaci při vysokých teplotách


To pomáhá snížit předčasné selhání způsobené tepelným namáháním, oxidací a rozměrovým zkreslením.

Navrženo pro provoz vysokoteplotních pecí
Sálavé trubice pracují v opakovaných cyklech ohřevu a chlazení. Mezi běžné mechanismy selhání patří:

• Vysokoteplotní oxidace

• Tepelná únava

• Creepová deformace

• Ohýbání trubek

• Praskání svaru

• Lokální přehřívání

• Vysokoteplotní koroze


FH® Alloy proto vyhodnocuje konstrukci sálavé trubice podle skutečných podmínek pece zákazníka namísto výběru materiálu pouze na základě jmenovité teploty.
Pro přesnější výběr materiálu doporučujeme poskytnout:
Provozní teplota atmosféra pece typ hořáku pro tažení trubek předpokládaná životnost.

Zakázkové sálavé trubice ve tvaru U
Vyrábíme sálavé trubice ve tvaru U dle výkresové dokumentace zákazníka a požadavků pece.
Mezi vlastní parametry patří:

• Vnější průměr

• Vnitřní průměr

• Tloušťka stěny

• Délka rovné trubky

• Poloměr ohybu U

• Celková výška

• Připojovací rozměry

• Rozměry příruby

• Rozhraní hořáku

• Stupeň materiálu

• Požadavky na svařování


Stávající sálavé trubice mohou být také vyrobeny podle vzorků, výkresů nebo rozměrových měření.

Kontrola kvality
V závislosti na požadavcích projektu může kontrola zahrnovat:

• Analýza chemického složení

• Rozměrová kontrola

• Vizuální kontrola

• Kontrola svaru

• Testování mechanických vlastností

• Kontrola povrchu

• Ověření žáruvzdorného slitinového materiálu


Další požadavky na kontrolu lze projednat před výrobou.

Proč zvolit FH® Alloy?
FH® Alloy se specializuje na zakázkové součásti žáruvzdorných slitin pro průmyslové pece a zařízení pro tepelné zpracování.
Naše výrobní možnosti zahrnují:

• Sálavé trubice

• Válce pece

• Přípravky pro tepelné zpracování

• Koše pece

• Podnosy pro pece

• Komponenty ventilátoru pece

• Odstředivě lité trubky

• Odlitky žáruvzdorné slitiny


Podporujeme výrobu OEM a výrobu založenou na výkresech pro výrobce pecí, závody na tepelné zpracování, ocelárny a průmyslové společnosti po celém světě.

Vyžádejte si cenovou nabídku
Pro přesnou cenovou nabídku pro vaši zářivou trubici ve tvaru U nám zašlete:

1. Výkres produktu

2. Průměr trubky a tloušťka stěny

3. Celkové rozměry

4. Stupeň materiálu

5. Provozní teplota

6. Atmosféra pece

7. Požadované množství

8. Fotografie stávajícího sálavého tubusu, pokud je k dispozici


Pošlete nám své požadavky na výkres nebo pec pro výběr materiálu a cenovou nabídku.
