HR9 Nakládací koš pro tepelné zpracování | 1380 × 1230 × 280 mm
Velký stohovatelný pecní koš pro průmyslové tepelné zpracování
Slitina FH® vyrábí na zakázku nakládací koše pro tepelné zpracování, stojany pecí a tepelně odolné přípravky pro průmyslové aplikace tepelného zpracování.

Tento koš na tepelné zpracování je vyroben ze žáruvzdorné slitiny HR9 a má rozměry 1380 × 1230 × 280 mm.

Koš využívá velký rám s otevřenou mřížkou se zesílenými bočními stěnami a integrovanými stohovacími body. Více košů lze sestavit vertikálně a vytvořit tak kompletní systém nakládání pece, díky čemuž je design vhodný pro sériovou výrobu, kde je třeba zpracovat několik vrstev součástí v jedné vsázce do pece.

Každý koš může být přizpůsoben podle rozměrů pece zákazníka, geometrie obrobku, nakládací hmotnosti a procesu tepelného zpracování.

Specifikace produktu

Velký nakládací koš pro pec
S rozměry 1380 × 1230 mm je tento koš navržen jako nakládací přípravek velkoformátové pece.
Ve srovnání s malými košíčky na součástky potřebují velké přípravky pro tepelné zpracování podporovat větší zatížení při zachování rozměrové stability během opakovaného ohřevu a chlazení.
Koš obsahuje vyztuženou konstrukční kostru po obvodu a podél bočních stěn, která poskytuje podporu během provozu pece a manipulaci.
Jeho nízká výška 280 mm také umožňuje stohování více košů v rámci dostupné výšky komory pece.

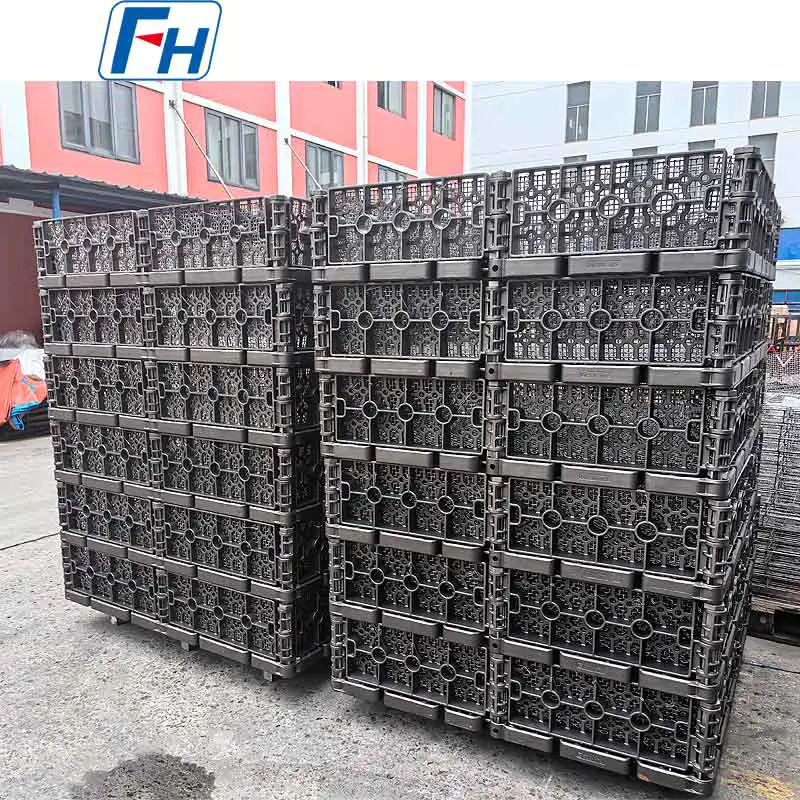

Modulární stohovatelné provedení

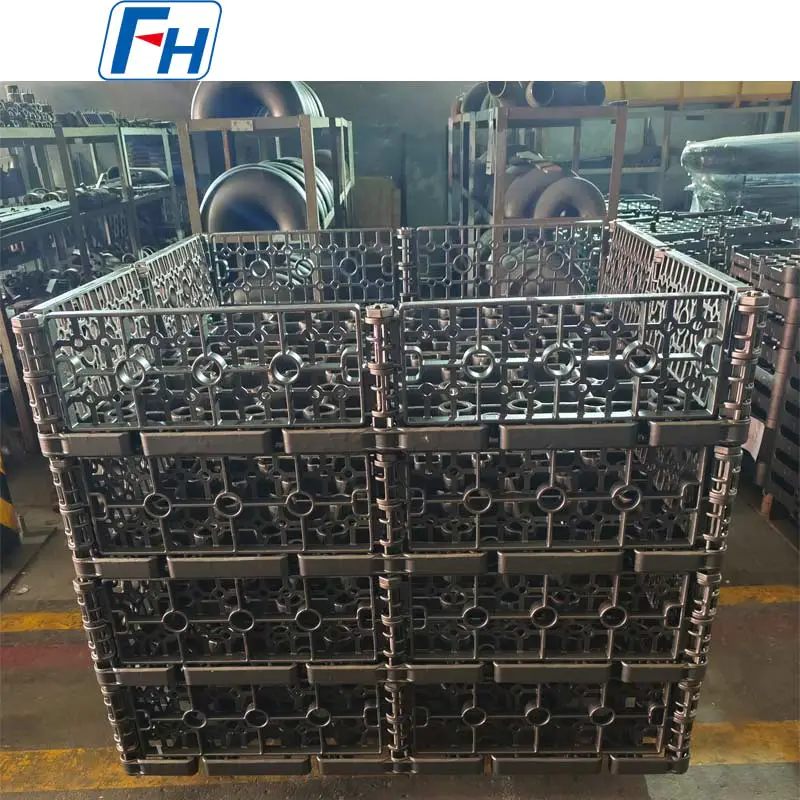

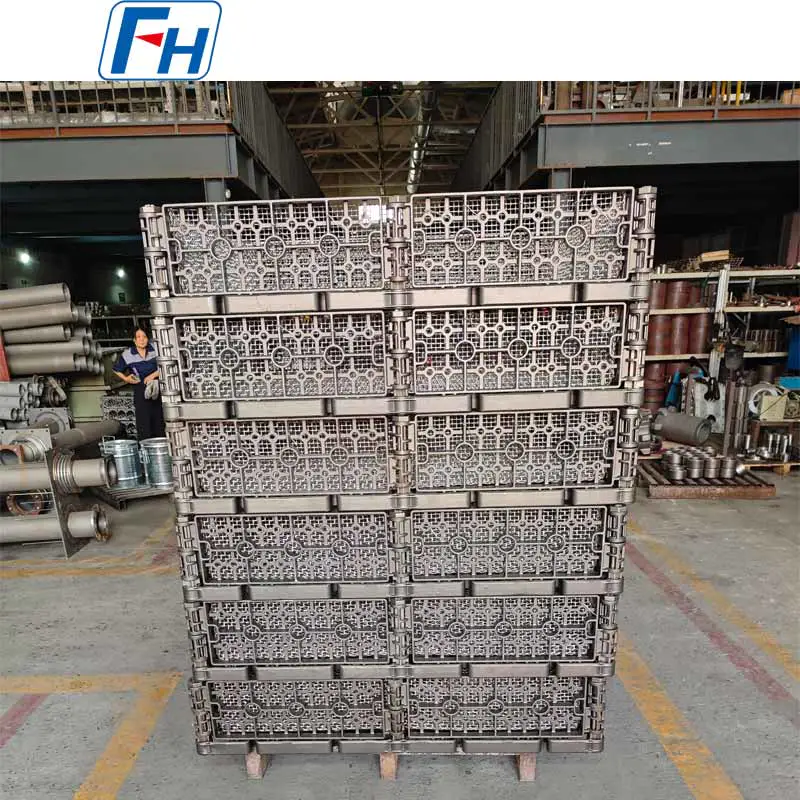

Koš je navržen tak, aby bylo možné spojit několik jednotek do vertikální nakládací sestavy.
Toto modulární uspořádání poskytuje flexibilitu pro různé výrobní šarže.
V závislosti na požadavcích pece a zatížení mohou zákazníci použít:

• Jediný koš

• Několik naskládaných košů

• Kompletní vícevrstvá nakládací sestava


Stohovací struktura pomáhá udržovat konzistentní rozestupy mezi vrstvami a zároveň umožňuje efektivnější využití komory pece.
U náhradních projektů může FH® Alloy také reprodukovat nebo přepracovat stávající stohovací rozhraní podle výkresů nebo vzorků zákazníka.

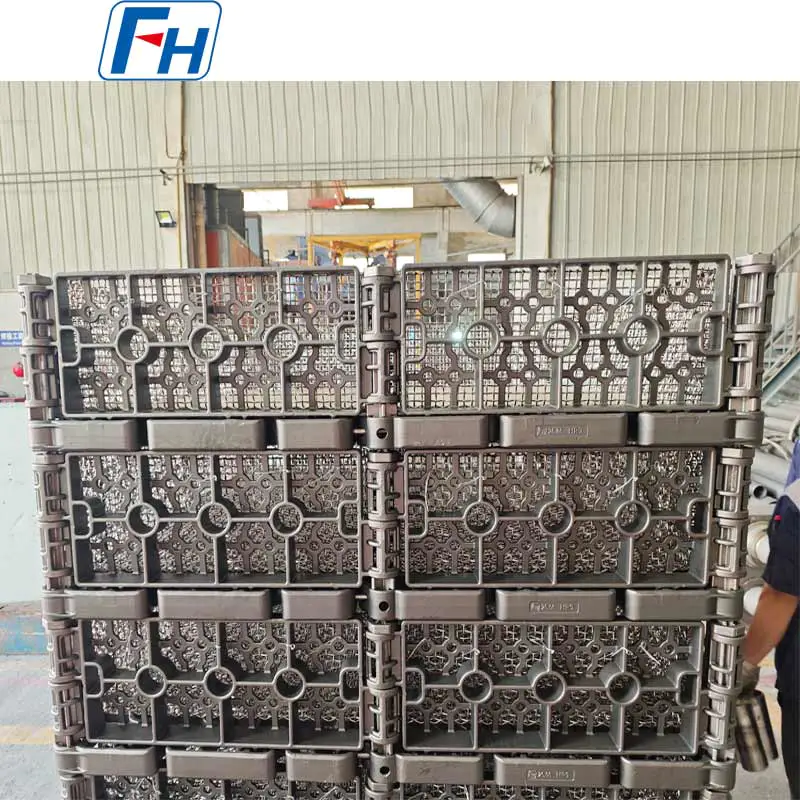

Struktura otevřené mřížky
Konstrukce s otevřenou mřížkou poskytuje velké množství volného prostoru kolem naložených dílů.
To je důležité pro přípravky pro tepelné zpracování, protože samotný koš by neměl zbytečně bránit atmosféře pece nebo tepelnému toku.

Otevřená struktura může podporovat:

• Cirkulace atmosféry pece

• Přenos tepla kolem obrobků

• Průtok chladicího média

• Snižte zbytečnou hmotnost přípravku

• Snadnější vizuální kontrola naložených součástí


Vzor otevírání a polohy vnitřní podpěry lze upravit podle velikosti a tvaru zpracovávaných dílů.

HR9 tepelně odolný materiál
Tento koš je vyroben ze žáruvzdorné slitiny HR9.
Zařízení pro tepelné zpracování musí opakovaně odolávat zvýšeným teplotám, tepelné roztažnosti, mechanickému namáhání a cyklům chlazení. Výběr materiálu tedy přímo ovlivňuje stabilitu svítidla a provozní výkonnost.
Pro koš na tepelné zpracování by měl být materiál vybrán podle kompletního pracovního prostředí, včetně:

• Teplota pece

• Atmosféra pece

• Doba ohřevu

• Způsob chlazení

• Náplň na koš

• Počet tepelných cyklů

• Rozložení obrobku


FH® Alloy může v případě potřeby také vyrábět podobné přípravky pro plnění pecí z alternativních tepelně odolných materiálů.

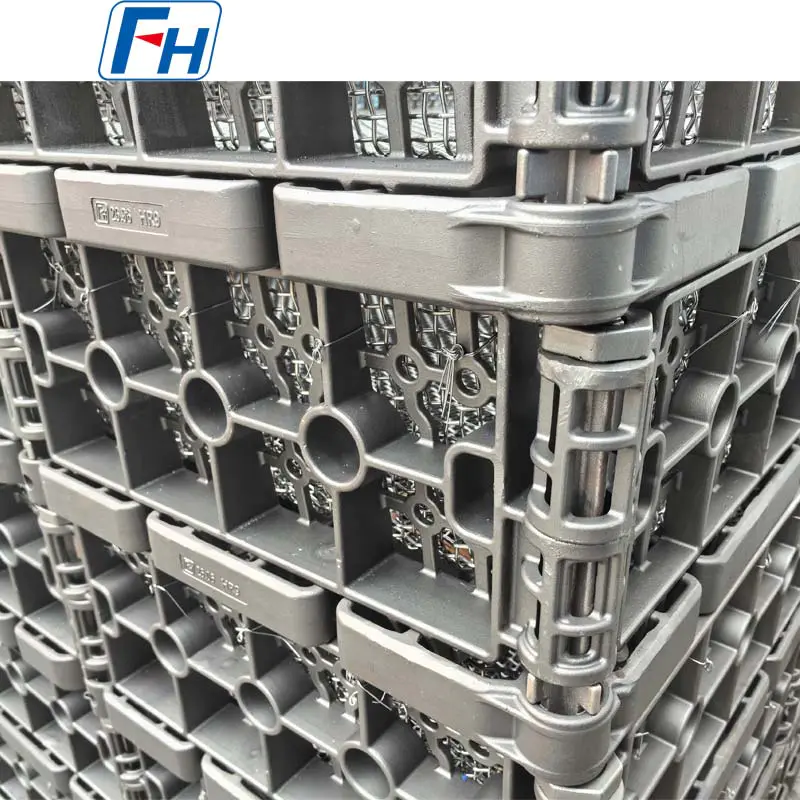

Zesílená rámová konstrukce
Velké koše pece se mohou postupně deformovat, pokud konstrukce není správně navržena.
Tato konstrukce využívá vyztužený rám s několika průsečíky a podpůrnými sekcemi pro rozložení zatížení v koši.
Spíše než se spoléhat pouze na silnější sekce by měl přípravek pece vyvažovat:
Mechanická pevnost Tepelná stabilita Hmotnost přípravku Tepelný tok
To je důležité zejména u velkých košů, které se opakovaně stohují, zvedají a vystavují vysokým teplotám.

Navrženo pro opakované cykly pece
Při výrobě jsou koše na tepelné zpracování opakovaně vystaveny:
Nakládání → Topení → Držení → Chlazení → Vykládání
Při dlouhodobém používání může u přípravků dojít k vysokoteplotnímu tečení, tepelné únavě, oxidaci a rozměrovým změnám.
Konstrukční provedení koše je tedy vyvinuto nejen pro počáteční nosnost, ale i pro opakovaný průmyslový provoz.
FH® Alloy dokáže optimalizovat geometrii rámu a polohy podpěry podle skutečných pracovních podmínek zákazníka.

Aplikace tepelného zpracování
Velké koše pece HR9 lze přizpůsobit pro manipulaci s různými průmyslovými díly, včetně:

• Ozubená kola

• Hřídele

• Prsteny

• Ložiskové komponenty

• Automobilové komponenty

• Části převodovky

• Kované komponenty

• Části strojů

• Kovové součásti vyžadující dávkové tepelné zpracování


D Podle geometrie součásti lze začlenit různé nakládací podpěry.

Aplikace pro pece
Tento typ nakládacího koše pece lze přizpůsobit pro různá průmyslová zařízení pro tepelné zpracování, včetně:

• Dávkové pece

• Atmosférické pece

• Žíhací pece

• Kalící pece

• Nauhličovací pece

• Popouštěcí pece

• Kontinuální linky tepelného zpracování

• Jiné průmyslové systémy tepelného zpracování


Přesná struktura upínacího zařízení by měla být přizpůsobena konkrétní peci a procesu, nikoli pouze podle vnějších rozměrů.

Zakázková výroba košů pro pece
FH® Alloy podporuje plně přizpůsobenou výrobu přípravků pro pece.

Zákazníci mohou poskytnout:
2D výkres / 3D model / Stávající vzorek / Informace o peci
Můžeme přizpůsobit:

• Celková délka

• Šířka

• Výška

• Stupeň materiálu

• Rámová struktura

• Uspořádání mřížky

• Pozice výztuže

• Nakládací podpěry

• Stohovací rozhraní

• Zvedací body

• Funkce lokalizace


Pokud u stávajícího příslušenství došlo k deformaci nebo prasknutí, zákazníci mohou také poskytnout fotografie použitého koše pro posouzení konstrukce.

Informace pro cenovou nabídku
Pro vlastní projekt koše pece uveďte co nejvíce informací:
Informace o peci

• Typ pece

• Rozměry komory

• Pracovní teplota

• Maximální teplota

• Atmosféra pece

• Topný cyklus

• Způsob chlazení


Informace o obrobku

• Rozměry dílu

• Hmotnost dílu

• Počet dílů na vrstvu

• Celková náplň na koš

• Uspořádání nakládky


Informace o příslušenství

• Požadované rozměry košíku

• Počet vrstev na sebe

• Stávající výkresy

• Stávající fotografie košíků

• Preferovaný materiál


Tyto detaily pomáhají určit vhodnou kombinaci materiálu, struktury a hmotnosti přípravku.

Výrobní proces
Vlastní koše na tepelné zpracování mohou zahrnovat následující výrobní fáze:
Technická revize → Potvrzení výkresu → Příprava materiálu → Odlévání → Obrábění → Montáž → Kontrola → Balení
U velkých stohovatelných košů je kontrola rozměrů v oblasti umístění a stohování obzvláště důležitá, aby bylo možné správně sestavit více košů.

Kontrola kvality
V závislosti na požadavcích projektu může kontrola zahrnovat:

• Celkové rozměry

• Geometrie rámu

• Rozhraní pro stohování

• Strukturální vyrovnání

• Montážní rozměry klíče

• Stav povrchu

• Montáž se hodí


Požadavky na kontrolu specifické pro zákazníka lze projednat před výrobou.

Dostupné tepelně odolné materiály
Kromě HR9 může FH® Alloy vyrábět pecní koše a přípravky pro tepelné zpracování z materiálů, jako jsou:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Jiné žáruvzdorné slitiny

• Slitiny na bázi niklu


Konečný materiál by měl být vybrán podle aktuální teploty, atmosféry, způsobu chlazení a podmínek mechanického zatížení.

Zakázková zařízení pro tepelné zpracování ze slitiny FH®
FH® Alloy se specializuje na tepelně odolné pecní nástroje pro průmyslové aplikace tepelného zpracování.

Náš vlastní sortiment zahrnuje:

• Koše na tepelné zpracování

• Nakládací koše pece

• Podnosy pro tepelné zpracování

• Stojany na tepelné zpracování

• Základní zásobníky

• Zařízení pit pece

• Zakázková svítidla pro pece


Výroba může být založena na zákaznických výkresech nebo skutečných provozních požadavcích pece.

Vyžádejte si koš na pec na míru
Potřebujete nový nakládací koš pro tepelné zpracování nebo náhradní přípravek?
Pošlete FH® Alloy své:
Výkres Rozměry pece Pracovní teplota Atmosféra Metoda chlazení Velikost obrobku Kapacita zatížení
Náš tým dokáže vyhodnotit provozní podmínky a vyvinout vhodný přípravek pro nakládání pece.
FH® Alloy
Zakázková zařízení pro tepelné zpracování a komponenty z tepelně odolných slitin

FAQ
Q1: Jaká je velikost tohoto koše pro tepelné zpracování?
Košík měří:
1380 × 1230 × 280 mm
Vlastní rozměry jsou k dispozici.

Q2: Jaký materiál se používá?
Tento výrobek je vyroben ze žáruvzdorné slitiny HR9.

Q3: Lze tyto koše stohovat?
Ano. Koš využívá stohovatelnou konfiguraci, takže uvnitř pece lze svisle sestavit více jednotek.

Q4: Lze změnit vnitřní nosnou strukturu?
Ano. Pozice podpěry, otvory a geometrie rámu lze upravit podle obrobku.

Q5: Můžete reprodukovat náš stávající koš pece?
Ano. FH® Alloy lze vyrábět podle zákaznických výkresů, 3D modelů nebo stávajících vzorků přípravků.

Q6: Můžete navrhnout přípravek, pokud poskytujeme pouze informace o peci?
Ano. Rozměry pece, provozní teplota, atmosféra, podmínky chlazení a informace o zatížení mohou být použity jako základ pro vývoj přípravku.

Q7: Jsou k dispozici jiné žáruvzdorné slitiny?
Ano. Materiálové možnosti zahrnují 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT a další žáruvzdorné slitiny.
