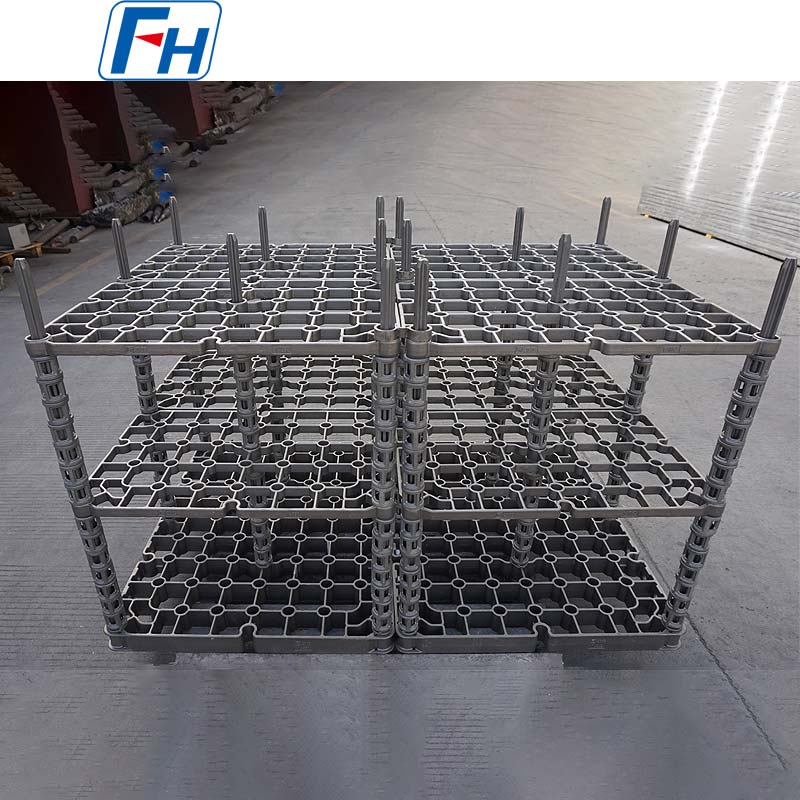

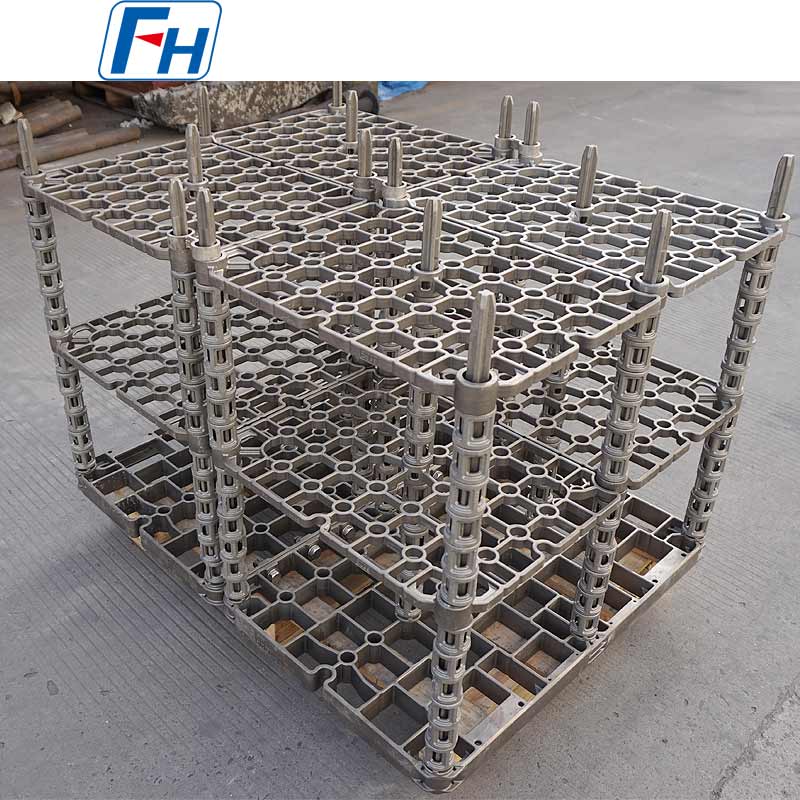

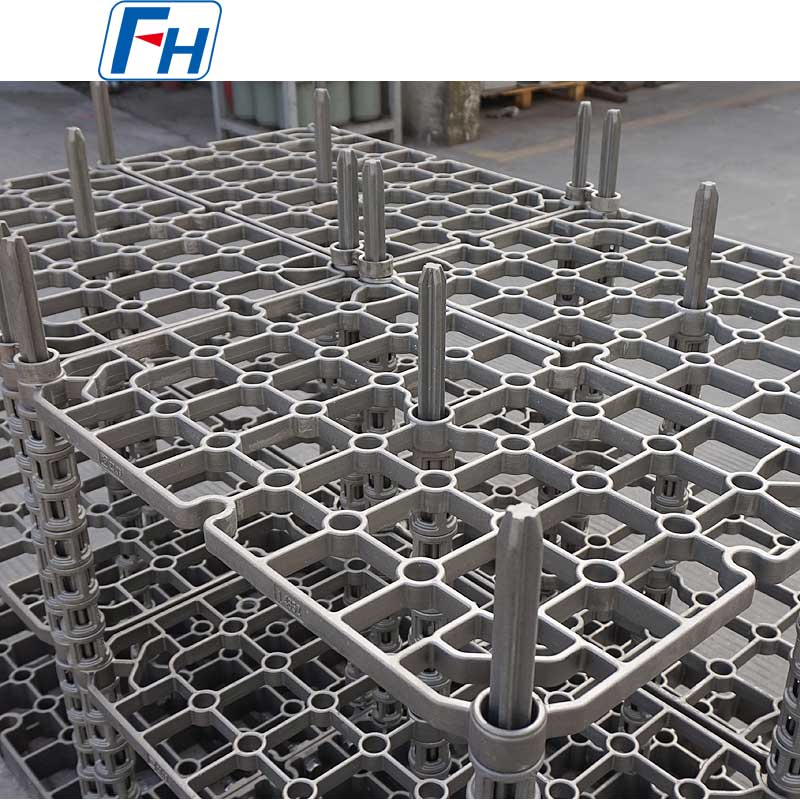

1.4852 Univerzální přípravky pro tepelné zpracování pro pájecí pece | FH®

FH® Pájecí/pájecí pec Zařízení pro tepelné zpracování

Na rozdíl od přípravků pro tepelné zpracování, které kladou důraz na „nosnost a kalení“, jsou hlavními úkoly přípravků pro tvrdé pájení „přesné umístění sestavy“ a „zabránění deformaci obrobku v důsledku vlastní tíhy nebo tavení přídavného kovu“. Musí také zajistit, že výplňový kov může zvlhčit a vyplnit celou spáru prostřednictvím kapilárního působení.

I. Základní funkce a speciální výzvy

1. Přesné umístění a udržení mezery: To je primární úkol. Součásti, které mají být spojeny (např. voštinové struktury, vícevrstvé desky, složité průtokové kanály), musí být drženy v přesných relativních polohách, přičemž musí být zachována pájecí mezera podle konstrukčních požadavků (typicky 0,02-0,2 mm). Díly si po pájení musí zachovat svou navrženou geometrii a rozměrovou přesnost.

2. Odolnost vysokoteplotní deformaci: Při teplotách pájení (typicky 30-100°C nad teplotou likvidu přídavného kovu) pevnost materiálu obrobku klesá. Upínací přípravek musí poskytovat dostatečnou oporu, aby se zabránilo deformaci, prohýbání nebo zborcení obrobku v důsledku vlastní tíhy nebo tepelného namáhání.

3. Předcházení reakcím s obrobkem/přídavným kovem: Upínací materiál nesmí podléhat škodlivému legování, slepování nebo rozpouštění s obrobkem (např. nerezová ocel, superslitiny, keramika) nebo roztaveným přídavným kovem (např. na bázi stříbra, mědi, niklu) při vysokých teplotách. To zabraňuje potížím s oddělením po pájení nebo kontaminaci spojů.

4. Porovnávací koeficient tepelné roztažnosti (CTE): CTE upínače a obrobku by měly být co nejblíže, aby se zabránilo tomu, že upínací přípravek během zahřívání nebo ochlazování nevyvolává nadměrné omezující napětí na obrobek, které by mohlo způsobit deformaci nebo praskání.

5. Nezasahuje do atmosféry a tepelného pole: Konstrukce přípravku nesmí blokovat čisticí působení ochranné atmosféry na povrchu obrobku ani výrazně narušovat rovnoměrnost tepelného pole pece.

II. Klíčové body pro výběr materiálu

Výběr materiálu pro pájecí přípravky je rozhodující pro jejich úspěch.

1. Běžné kovové materiály:

• Austenitické nerezové oceli: např. AISI 304, 316. Používá se pro pájení při střední až nízké teplotě (<900 °C). Nízká cena, snadné opracování.
• Žáruvzdorné oceli a slitiny: např. AISI 310 (2520), 330, Inconel 600/601. Používá se pro vysokoteplotní pájení (>900°C). Vynikající odolnost proti oxidaci a tečení. První volba pro většinu vysokoteplotního pájení (např. nerezové oceli, superslitiny).
• Molybden, Tungsten: Používá se pro vakuové pájení při velmi vysokých teplotách (>1300°C). Nízký CTE, ale snadno oxiduje, lze použít pouze ve vakuu nebo čistém vodíku.

2. "Nepřilnavé" nátěry/úpravy:

• Účel: Na kontaktní plochu mezi upínacím přípravkem a obrobkem naneste bariéru, aby se zabránilo lepení při vysoké teplotě.
• Metody:

01. Nástřik: Plazmově stříkaný oxid hlinitý, povlaky zirkonia.

02. Depozice: Chemická depozice z plynné fáze (CVD) povlak nitridu boru.

03. Pasty: Aplikace antiadhézních past na bázi nitridu yttria nebo nitridu boru.

3. Základní principy výběru:

• Maximální provozní teplota přípravku musí být výrazně vyšší než teplota pájení.
• Materiál upínacího přípravku a materiál obrobku by při teplotě pájení neměly vytvářet eutektika s nízkým bodem tání.
• Preferujte materiály s CTE odpovídající obrobku.



III.  Příklady aplikací

Typické aplikace:

• Deskové výměníky tepla: Vyžadují masivní upínací systémy složené z vícevrstvých přítlačných desek, bočních desek a vysokopevnostních šroubů pro udržení těsného kontaktu mezi všemi vrstvami během tepelného cyklu.
• Lopatky/statory leteckého motoru: Použijte přesně odlévané nebo obrobené přípravky ze superslitiny k přesné poloze desítek nebo dokonce stovek lopatek.
• Elektronická zařízení (vakuové pájení): K umístění mikrovlnných součástí, výkonových modulů atd. používejte přesné podnosy vyrobené z molybdenu, grafitu nebo keramiky.


Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) je profesionální výrobce přípravky pro tepelné zpracování a tepelně odolné slitinové komponenty pro průmyslové pece.

Tabulka materiálových tříd:
