HU sálavá trubka ve tvaru U – Ø152,4 × Ø142,8 × 2154,24 mm

Zakázková sestava velkoprůměrových sálavých trubek pro průmyslové pece | Slitina FH®
Slitina FH® vyrábí sálavé trubice HU ve tvaru U pro průmyslové pece, pece pro tepelné zpracování a vysokoteplotní nepřímé topné systémy.

Tato zakázková sálavá trubice je vyrobena z HU žáruvzdorné slitiny se specifikací trubky Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Konstrukce ve tvaru písmene U s velkým průměrem poskytuje rozšířenou sálavou topnou plochu při zachování kompaktního uspořádání instalace pece. Výrobek může být také dodán jako kompletní sestava s vysokoteplotními izolačními bloky, montážními základními deskami a přizpůsobenými instalačními komponenty.

FH® Alloy podporuje OEM výrobu podle zákaznických výkresů, rozměrů pece, provozních podmínek a požadavků na výměnu.

Specifikace produktu

Rozměry sálavé trubky ve tvaru U
Hlavní specifikace této sálavé trubice je:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Vnější průměr: Ø152,4 mm

• ID – Vnitřní průměr: Ø142,8 mm

• Jmenovitá tloušťka stěny: 4,8 mm

• L – Délka: 2154,24 mm


Další konstrukční rozměry lze přizpůsobit, včetně:

• C – Středová vzdálenost

• H – Celková výška

• R – U-Bend Radius

• Rovná délka nohavic

• Rozměry montážní desky

• Polohy montážních otvorů

• Rozměry izolačního bloku

• Rozměry připojení vstupu / výstupu


Všechny rozměry lze vyrobit podle výkresů zákazníka nebo stávajících rozměrů pece.

Tepelně odolná slitina HU
HU je žáruvzdorná litá slitina s vysokým obsahem chrómu a niklu běžně používaná pro součásti pracující v průmyslových prostředích se zvýšenými teplotami.

Pro aplikace sálavých trubic poskytuje materiál HU vlastnosti, jako jsou:

• Dobrá pevnost při vysokých teplotách

• Dobrá odolnost proti oxidaci

• Stabilní výkon při dlouhodobé tepelné expozici

• Vhodná odolnost vůči opakovaným cyklům ohřevu a chlazení

• Dobrá strukturální stabilita pro aplikace průmyslových pecí


Skutečný provozní výkon sálavé trubice závisí na více než pouhém materiálu. Rovněž je třeba vzít v úvahu provozní teplotu, atmosféru pece, podmínky hořáku, tepelné cykly, geometrii trubek a provozní postupy pece.

Struktura ve tvaru U s velkým průměrem
S vnějším průměrem Ø152,4 mm je tento produkt navržen jako relativně velká sálavá trubka ve tvaru U pro systémy průmyslových pecí, které vyžadují značnou sálavou topnou plochu.
Konstrukce se skládá ze dvou dlouhých paralelních trubkových částí spojených U-ohybem.

Tato konfigurace poskytuje:

• Prodloužená dráha sálavého vytápění

• Velká topná plocha

• Kompaktní uspořádání pece

• Stabilní nepřímý ohřev

• Flexibilní design se středovou vzdáleností

• Přizpůsobivost různým uspořádáním pecí


Ve srovnání s jednoduchou přímou sálavou trubicí umožňuje konstrukce ve tvaru U delší dráhu přenosu tepla v omezeném instalačním prostoru.

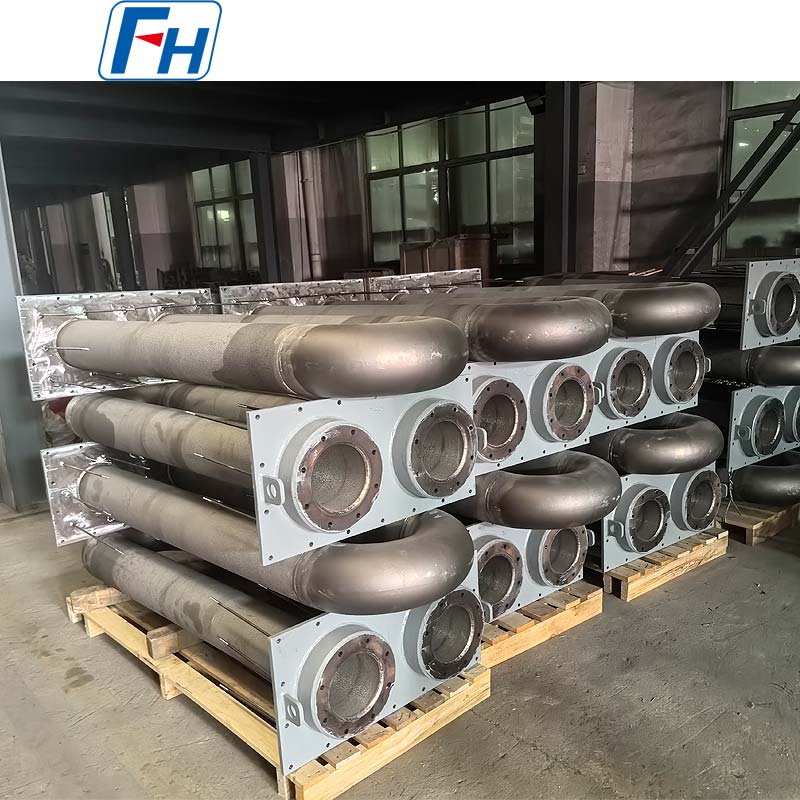

Kompletní montáž izolace a montáže

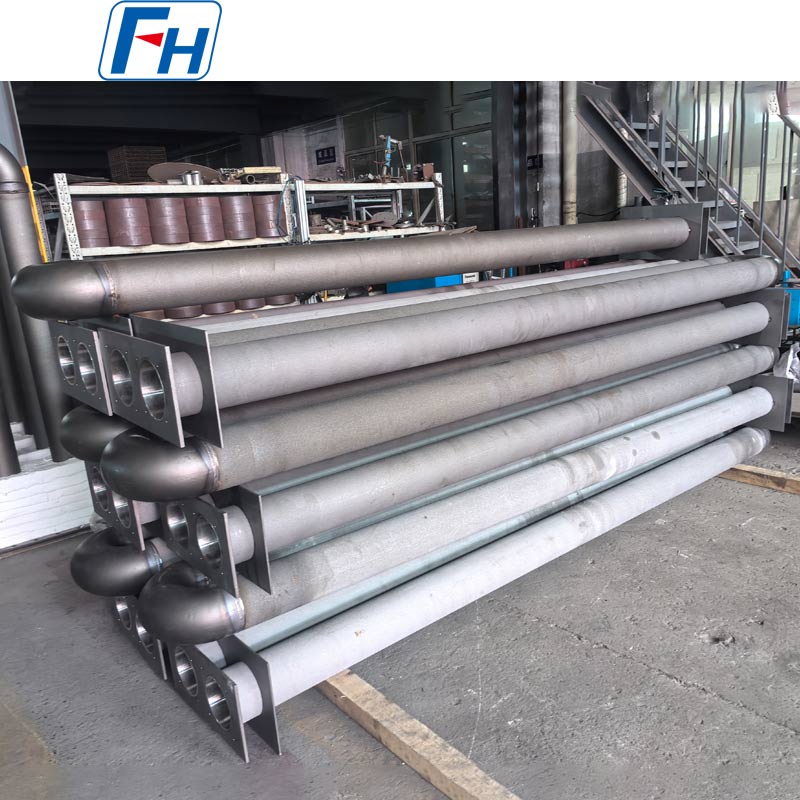

Jak je znázorněno v této konfiguraci produktu, sálavou trubici lze dodat společně s vysokoteplotními izolačními bloky a kovovou montážní základní deskou.
Tato kompletní sestava pomáhá zjednodušit instalaci a výměnu.

Přizpůsobené komponenty mohou zahrnovat:

• Tloušťka izolačního bloku

• Rozměry izolačního bloku

• Velikost základní desky

• Tloušťka základní desky

• Počet montážních otvorů

• Polohy montážních otvorů

• Rozteč trubek

• Nosná konstrukce


Pro výrobce pecí a náhradní projekty může FH® Alloy poskytnout kompletní sestavu namísto dodávky pouze holé sálavé trubice.

Nepřímé vytápění pecí
Sálavé trubky ve tvaru U jsou široce používány v průmyslových pecích, kde by zdroj tepla nebo spaliny měly zůstat odděleny od pracovní komory pece.
Teplo generované uvnitř trubky je přenášeno stěnou trubky a vyzařováno směrem k vsázce pece.

Toto uspořádání vytápění může pomoci zajistit:

• Řízená atmosféra pece

• Snížený přímý kontakt s plamenem

• Stabilní distribuce tepla

• Rovnoměrnější teplota pece

• Spolehlivý trvalý topný výkon


Typické aplikace
Sálavé trubice HU ve tvaru U lze použít v:

• Pece na tepelné zpracování

• Žíhací pece

• Kalící pece

• Popouštěcí pece

• Nauhličovací pece

• Kontinuální pece

• Pece s válečkovou nístějí

• Pece s ochrannou atmosférou

• Linky na zpracování oceli

• Průmyslová topná zařízení


Tato specifikace je vhodná zejména pro systémy vyžadující velkoprůměrové dlouhé sálavé trubice ve tvaru U pro vysokoteplotní nepřímé vytápění.

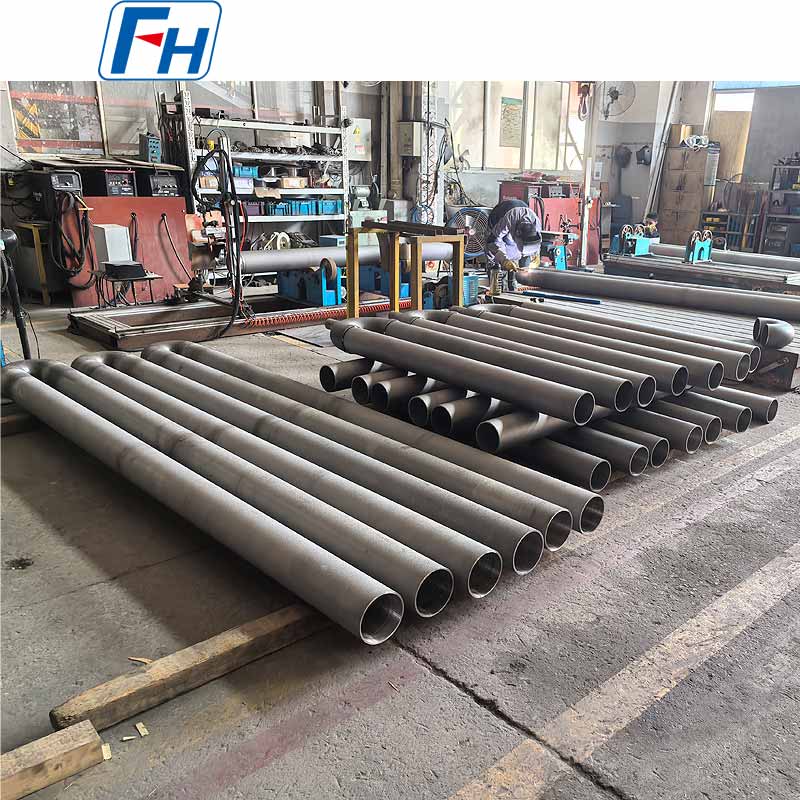

Výrobní proces
V závislosti na technickém výkresu může výrobní proces zahrnovat:
Příprava materiálu → Výroba trubek → Výroba U-ohybu / kolena → Montáž → Svařování → Obrábění → Výroba montážní desky → Montáž izolace → Kontrola rozměrů → Finální kontrola

Mezi klíčové výrobní kontroly patří:

• Vnější a vnitřní průměr

• Tloušťka stěny

• Přímost trubky

• Středová vzdálenost

• Geometrie ohybu

• Kvalita svařování

• Celkové rozměry

• Vyrovnání montážní desky

• Montáž izolační sestavy


Přesná kontrola rozměrů je zvláště důležitá pro sálavou trubici o délce 2154,24 mm, protože vyrovnání instalace přímo ovlivňuje montáž pece a provozní výkon.

Klíčové výhody produktu
Tepelně odolná slitina HU
Navrženo pro náročná prostředí průmyslových pecí.
Velký Ø152,4 mm Průměr
Poskytuje podstatnou sálavou topnou plochu.
Délka trubky 2154,24 mm
Vhodné pro instalace velkých průmyslových pecí.
Nominální tloušťka stěny 4,8 mm
Vypočítáno ze zadaného vnějšího průměru Ø152,4 mm a vnitřního průměru Ø142,8 mm.
Kompletní dodávka montáže
K dispozici s izolačními bloky, základními deskami a montážními komponenty.
Zakázkové inženýrství
Středovou vzdálenost, poloměr ohybu, montážní strukturu a další rozměry lze přizpůsobit.
Náhradní výroba
Stávající sestavy sálavých trubic lze reprodukovat podle výkresů, vzorků nebo naměřených rozměrů.

Kontrola kvality
V závislosti na požadavcích projektu může kontrola zahrnovat:

• Ověření materiálu

• Kontrola chemického složení

• Kontrola vnějšího průměru

• Kontrola vnitřního průměru

• Tloušťka stěny measurement

• Kontrola celkové délky

• Kontrola na střed

• Geometrie ohybu inspection

• Kontrola svaru

• Kontrola montážní desky

• Závěrečná kontrola montáže


Před výrobou lze dohodnout další požadavky na kontrolu.

Proč zvolit FH® Alloy?
FH® Alloy se specializuje na zakázkové žáruvzdorné slitinové komponenty pro průmyslové pece a zařízení pro tepelné zpracování.

Náš sortiment sálavých trubic zahrnuje:

• HU Sálavé trubice ve tvaru U

• Sálavé trubice Cr25Ni35 ve tvaru U

• Sálavé trubice typu P

• Sálavé trubice typu I

• Přímé sálavé trubice

• Plynové sálavé trubice

• Speciálně tvarované sálavé trubice

• Vlastní sestavy sálavých trubic


Vyrábíme také pecní válečky, odstředivé lité trubky, přípravky pro tepelné zpracování, pecní plechy, pecní koše a další zakázkové součásti pecí.

Vyžádejte si cenovou nabídku
Pro přesnou cenovou nabídku uveďte:

1. Technický výkres

2. Stupeň materiálu

3. Vnější průměr

4. Vnitřní průměr nebo tloušťka stěny

5. Celková délka

6. Středová vzdálenost

7. Poloměr ohybu U

8. Rozměry montážní desky

9. Provozní teplota

10. Atmosféra pece

11. Požadované množství


Zašlete svůj výkres nebo stávající specifikace sálavé trubice společnosti FH® Alloy pro technickou kontrolu a cenovou nabídku.

FAQ
Q1: Dokážete vyrobit sálavé trubice ve tvaru U Ø152,4 × Ø142,8 × 2154,24 mm?
Ano. FH® Alloy dokáže vyrobit tuto specifikaci HU sálavé trubice a může také upravit rozměry podle návrhu vaší pece.

Q2: Jaká je tloušťka stěny?
Na základě vnějšího průměru Ø152,4 mm a vnitřního průměru Ø142,8 mm je jmenovitá radiální tloušťka stěny 4,8 mm.

Q3: Může být středová vzdálenost přizpůsobena?
Ano. Středovou vzdálenost, poloměr ohybu, délku rovné nohy, celkovou výšku a instalační rozměry lze přizpůsobit.

Q4: Můžete dodat izolační bloky a montážní základnu?
Ano. Sálavou trubici lze dodat jako kompletní sestavu s přizpůsobenými izolačními bloky, montážními deskami a souvisejícími instalačními komponenty.

Q5: Lze HU nahradit jinou žáruvzdornou slitinou?
Ano. Materiál lze vybrat podle provozní teploty, atmosféry pece, podmínek tepelného cyklování a očekávané životnosti.

Q6: Můžete vyrobit náhradní sálavé trubice?
Ano. Stávající sálavé trubice lze reprodukovat z technických výkresů, vzorků, fotografií nebo naměřených rozměrů.
