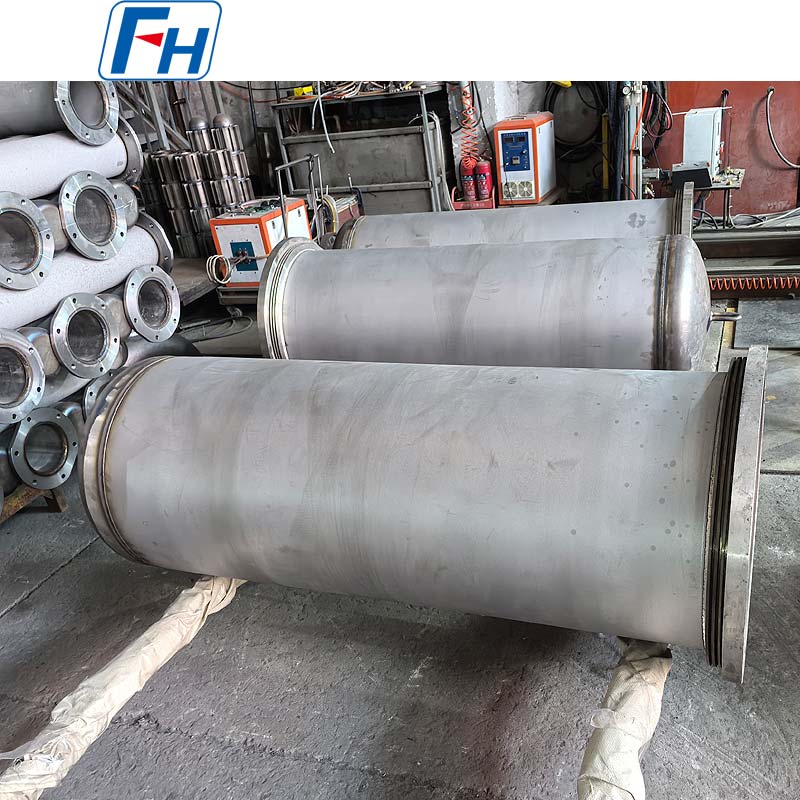

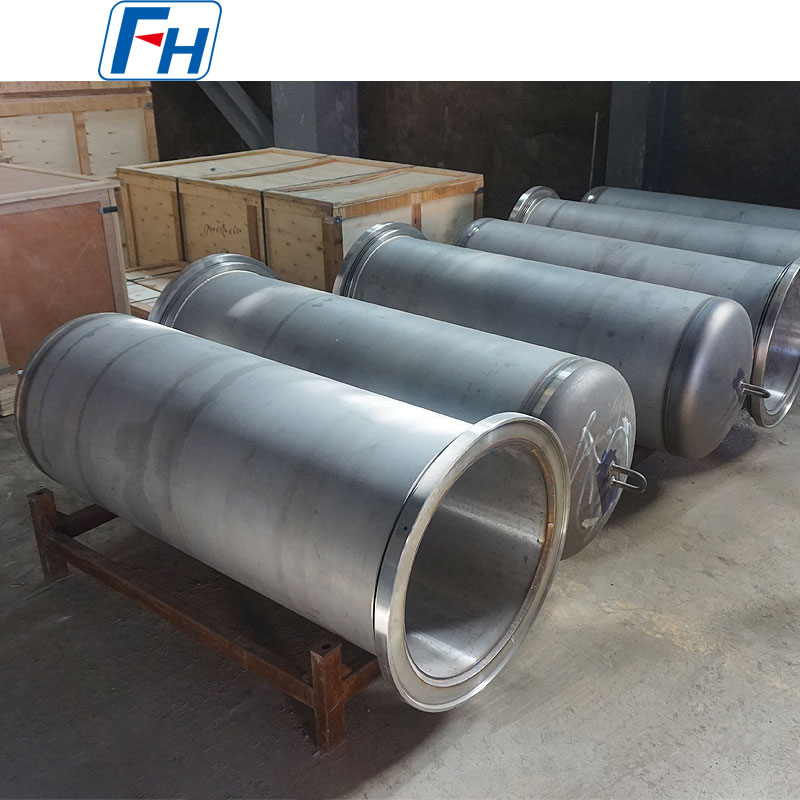

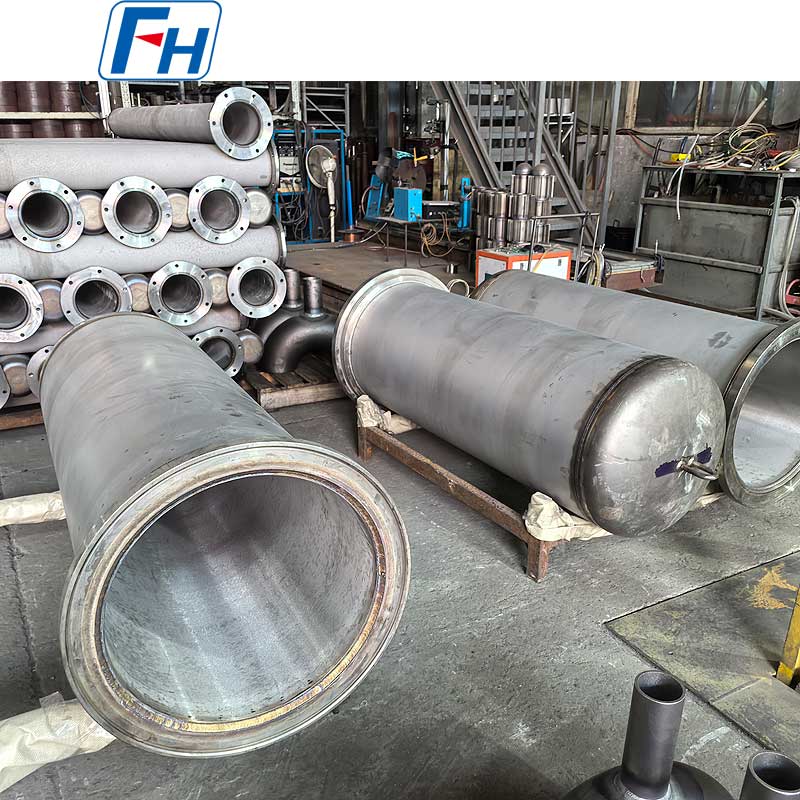

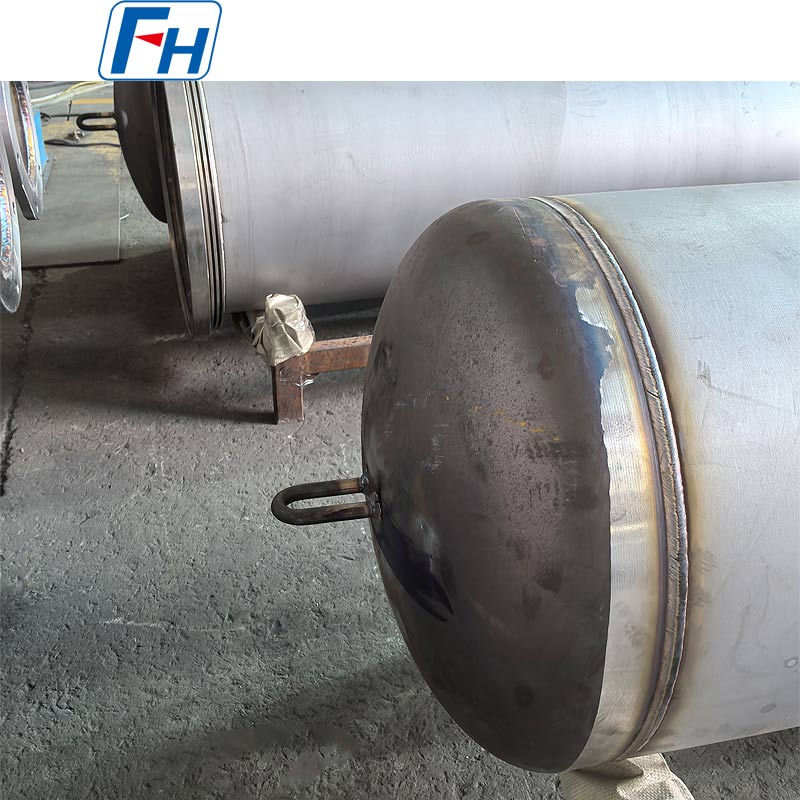

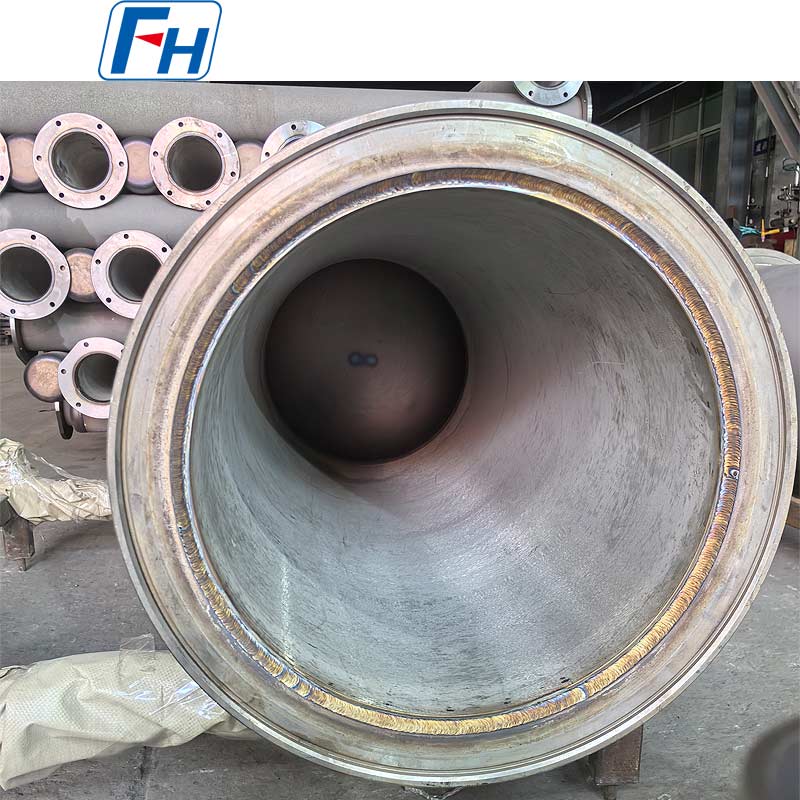

2535NbW + 800H žáruvzdorný ocelový kryt pece – Ø563 × Ø531 mm

Zakázkový vysokoteplotní válcový kryt pece | OEM výroba | Slitina FH®
Slitina FH® vyrábí na zakázku žáruvzdorné ocelové kryty pecí pro průmyslové pece, zařízení pro tepelné zpracování a další vysokoteplotní aplikace.

Tento přizpůsobený válcový kryt pece je vyroben z kombinace materiálů 2535 NbW 800H se specifikací průměru Ø563 × Ø531 mm. Konstrukce je určena do náročných tepelných prostředí, kde je vyžadována pevnost při vysokých teplotách, odolnost proti oxidaci, rozměrová stálost a spolehlivá montáž.

FH® Alloy podporuje výrobu podle zákaznických výkresů, vzorků, rozměrů pece, provozních podmínek a požadavků na výměnu.

Specifikace produktu

*Jmenovitá tloušťka stěny 16 mm platí, pokud jsou jako vnější a vnitřní průměr potvrzeny Ø563 mm a Ø531 mm.

Rozměry
Hlavní specifikace průměru pro tento kryt pece je:
Ø563 × Ø531 mm
Pokud je interpretován jako vnější a vnitřní průměr:

• OD – Vnější průměr: Ø563 mm

• ID – Vnitřní průměr: Ø531 mm

• Jmenovitá tloušťka stěny: 16 mm


Další rozměry lze přizpůsobit, včetně:

• Celková délka

• Vnější průměr příruby

• Tloušťka příruby

• Průměr otvoru

• Počet otvorů pro šrouby

• Průměr otvoru pro šroub

• PCD / kružnice šroubu

• Rozměry koncovky

• Nosná nebo výztužná konstrukce

• Montážní tolerance


Konečné rozměry jsou vyráběny dle technického výkresu zákazníka.

2535NbW 800H Kombinace materiálů
Tento produkt používá kombinované materiálové provedení 2535NbW 800H podle konstrukčních a servisních požadavků zákazníka.

2535NbW
2535NbW je žáruvzdorná slitina s vysokým obsahem chrómu a niklu používaná pro součásti pecí vystavené náročným podmínkám při zvýšených teplotách.
V závislosti na skutečné specifikaci třídy a servisním prostředí může poskytovat:

• Dobrá pevnost při vysokých teplotách

• Dobrá odolnost proti oxidaci

• Dobrá rozměrová stabilita

• Odolnost vůči dlouhodobému tepelnému působení

• Vhodnost pro vysoce zatížené komponenty pece


800H
800H je slitina niklu, železa a chrómu široce používaná ve vysokoteplotních průmyslových zařízeních.
Mezi typické výhody patří:

• Dobrá pevnost při vysokých teplotách

• Dobrá odolnost proti oxidaci

• Dobrá strukturální stabilita při dlouhodobém provozu

• Vhodnost pro vyráběné a svařované vysokoteplotní komponenty


Použití různých materiálů v různých částech umožňuje optimalizaci konstrukce podle teploty, namáhání, výrobních požadavků a místních provozních podmínek.

Navrženo pro provoz vysokoteplotních pecí
Žáruvzdorné ocelové kryty se běžně používají k ochraně nebo izolaci kritických součástí uvnitř systémů průmyslových pecí.
V závislosti na aplikaci může kryt fungovat takto:

• Vysokoteplotní ochranný kryt

• Vnitřní kryt pece

• Komponenta tepelného stínění

• Ochranný návlek

• Konstrukční kryt

• Komponenta vysokoteplotního procesu


Válcový design poskytuje dobrou strukturální kontinuitu a může být přizpůsoben různým uspořádáním instalace pece.

Vlastní válcová struktura
Kryt pece může být vyroben s přizpůsobenými konstrukčními prvky podle návrhu zařízení.
Dostupné možnosti zahrnují:

• Otevřený válcový kryt

• Válcový kryt s uzavřeným koncem

• Přírubová konstrukce

• Obrobené těsnící plochy

• Vlastní otvory

• Výztužné desky

• Podpěrné konzoly

• Zvedací body

• Kontrolní otvory

• Konstrukce z více materiálů


Přesná struktura by měla vycházet ze skutečných požadavků zákazníka na pec a instalaci.

Vlastní design příruby a připojení
Podrobnosti příruby a připojení lze plně přizpůsobit.
Mezi typické parametry patří:

• Vnější průměr příruby

• Tloušťka příruby

• Počet otvorů pro šrouby

• Průměr otvoru pro šroub

• Průměr roztečné kružnice

• Těsnící plocha
• Otvor pro připojení

• Orientace instalace


Přesné opracování těchto oblastí pomáhá zajistit správné vyrovnání a spolehlivou montáž se zařízením pece.

Typické aplikace
Tepelně odolné kryty 2535NbW 800H lze přizpůsobit pro:

• Pece na tepelné zpracování

• Žíhací pece

• Nauhličovací pece

• Kontinuální pece

• Vysokoteplotní procesní zařízení

• Linky na zpracování oceli

• Sestavy hořáků pecí

• Systémy ochranné atmosféry

• Petrochemická tepelná zařízení

• Průmyslové topné systémy na zakázku


Konečná konfigurace materiálu by měla být zvolena podle skutečné provozní teploty, atmosféry a mechanického zatížení.

Výrobní proces
V závislosti na konstrukci může výrobní proces zahrnovat:
Příprava materiálu → Tvarování skořepiny / Výroba trubek → Výroba koncových součástí → Montáž → Svařování → Obrábění přírub → Rozměrová kontrola → Povrchová úprava → Finální kontrola

Mezi klíčové výrobní kontroly patří:

• Vnější a vnitřní průměr

• Tloušťka stěny

• Kulatost pláště

• Celková přímost

• Soustřednost příruby

• Kvalita svaru

• Koncová geometrie

• Oblast přechodu materiálu

• Celkové rozměry


U velkých válcových součástí je kontrola kruhovitosti a vyrovnání přírub zvláště důležitá pro konečnou instalaci.

Klíčové výhody produktu
2535NbW 800H Kombinovaný materiálový design
Různé materiály mohou být aplikovány podle tepelných a strukturálních požadavků různých oblastí.
Velká válcová konstrukce Ø563 mm
Vhodné pro přizpůsobená vysokoteplotní zařízení vyžadující velké ochranné komponenty.
Konstrukce těžkých stěn
Pokud Ø563 / Ø531 mm představuje OD / ID, je jmenovitá tloušťka stěny 16 mm.
Výkon při vysoké teplotě
Navrženo pro náročná průmyslová tepelná prostředí.
Vlastní příruba a koncová struktura
Instalační rozhraní a geometrii konce lze vyrobit podle výkresu.
Náhradní výroba
Stávající součásti lze reprodukovat podle originálních výkresů, vzorků nebo naměřených rozměrů.

Kontrola kvality
V závislosti na požadavcích zákazníka může kontrola zahrnovat:

• Ověření materiálu

• Analýza chemického složení

• Kontrola vnějšího / vnitřního průměru

• Tloušťka stěny measurement

• Kontrola kulatosti

• Kontrola celkového rozměru

• Kontrola příruby

• Kontrola svaru

• Vizuální kontrola

• Závěrečná kontrola montáže


A Před výrobou lze dohodnout další požadavky na kontrolu.

Proč zvolit FH® Alloy?
FH® Alloy se specializuje na zakázkové žáruvzdorné slitinové komponenty pro průmyslové pece a vysokoteplotní zařízení.
Náš sortiment zahrnuje:

• Žáruvzdorné ocelové kryty pecí

• Vysokoteplotní ochranné návleky

• Sálavé trubice

• Válce pece

• Odstředivě lité trubky

• Přípravky pro tepelné zpracování

• Podnosy a koše pece

• Tepelně odolné odlitky

• Zakázková výroba vysokoteplotní slitiny


Podporujeme výrobu OEM, výrobu na základě výkresů, náhradní výrobu a přizpůsobený výběr materiálů pro mezinárodní zákazníky.

Vyžádejte si cenovou nabídku
Pro přesnou cenovou nabídku uveďte:

1. Výkres produktu

2. Vnější průměr

3. Vnitřní průměr nebo tloušťka stěny

4. Celková délka

5. Specifikace materiálu

6. Rozměry příruby

7. Rozměry otvoru
8. Provozní teplota

9. Atmosféra pece

10. Požadované množství


Zašlete svůj výkres nebo specifikace stávajících součástí společnosti FH® Alloy pro technickou kontrolu a cenovou nabídku.

FAQ
Q1: Můžete vyrobit žáruvzdorné kryty pece Ø563 × Ø531 mm?
Ano. FH® Alloy může vyrobit tuto specifikaci a může také upravit průměr, délku, přírubu a spojovací strukturu podle výkresu zákazníka.

Q2: Jaká je tloušťka stěny?
Pokud je Ø563 mm vnější průměr a Ø531 mm je vnitřní průměr, je jmenovitá radiální tloušťka stěny 16 mm.

Q3: Lze použít 2535NbW a 800H ve stejné součásti?
Ano. Různé slitinové materiály mohou být použity v různých částech podle konstrukčního výkresu a provozních požadavků.

Q4: Lze přírubu přizpůsobit?
Ano. Průměr příruby, tloušťku, PCD, počet otvorů pro šrouby, průměr otvoru a těsnicí povrch lze přizpůsobit.

Q5: Můžete vyrobit náhradní kryty pece?
Ano. Stávající součásti lze reprodukovat z technických výkresů, vzorků, fotografií nebo naměřených rozměrů.

Q6: Jaké informace jsou vyžadovány pro výběr materiálu?
Uveďte prosím provozní teplotu, atmosféru pece, mechanické zatížení, servisní cyklus a očekávanou životnost.
