Výrobce zářivek typu W | HT slitinová pec sálavá trubka | Slitina FH®

Přehled produktu
Slitina FH® vyrábí na zakázku sálavé trubice typu W pro průmyslové pece tepelného zpracování, určené pro aplikace s nepřímým ohřevem, kde je vyžadován stabilní přenos tepla, odolnost vůči vysokým teplotám a dlouhodobá konstrukční spolehlivost.
Tato sálavá trubice ve tvaru W je vyrobena z HT žáruvzdorné slitiny o celkovém rozměru 1860 × 610 mm. Jeho víceprůchodová konfigurace W poskytuje velkou efektivní sálavou plochu v relativně kompaktním prostoru pece, díky čemuž je vhodná pro průmyslové pece vyžadující účinný a rovnoměrný ohřev.
Každá sálavá trubice může být vyrobena dle rozměrů pece zákazníka, uspořádání hořáku, provedení příruby, průměru trubky a provozních podmínek.

Specifikace produktu

Vlastní velikosti, materiály, průměry trubek a přírubové konstrukce jsou k dispozici podle výkresů nebo provozních podmínek pece.

Co je to sálavá trubice typu W?
Sálavá trubka typu W je komponenta nepřímého ohřevu pece sestávající z několika přímých trubkových úseků spojených zpětnými koleny, aby vytvořily cestu plynu ve tvaru W.
Během provozu pece proudí horké spaliny vnitřním průchodem sálavé trubice. Teplo je přenášeno stěnou trubky ze žáruvzdorné slitiny a vyzařováno do komory pece, aniž by se spaliny dostávaly přímo do kontaktu s obrobky.
Tato konstrukce se běžně používá, když atmosféra pece nebo povrch produktu musí zůstat izolovány od produktů spalování.
Ve srovnání s jednoduššími přímými konstrukcemi nebo konstrukcemi typu U může konfigurace W poskytnout větší sálavou plochu v dostupné komoře pece.

Klíčové vlastnosti naší sálavé trubice typu HT W
Konstrukce z tepelně odolné slitiny HT
Trubka je vyrobena ze žáruvzdorné slitiny třídy HT, vybrané pro náročná prostředí vysokoteplotních pecí.
Materiál poskytuje dobrou odolnost proti:

• Vysokoteplotní oxidace

• Opakované cykly ohřevu a chlazení

• Tepelná deformace

• Atmosféra pece útok

• Dlouhodobý servis při zvýšené teplotě


Výběr materiálu lze také upravit podle teploty pece, atmosféry a předpokládané životnosti.

Velká sálavá topná plocha
Konfigurace ve tvaru W vytváří několik topných sekcí v rámci jedné sestavy sálavé trubice.
To pomáhá zvětšit dostupný sálavý povrch a umožňuje konstruktérům pecí efektivně využívat topnou komoru.
Zde zobrazená konfigurace 1860 × 610 mm se vyrábí pro konkrétní instalaci pece zákazníka.

Zakázková výroba pro instalaci pece
Sálavé trubice nejsou standardním zbožím.
Rozměry obvykle musí odpovídat stávajícím:

• Komora pece

• Hořák

• Rekuperátor

• Montážní příruba

• Stěna pece

• Podpěry trubek

• Požadavky na průtok plynu


FH® Alloy může vyrábět W zářivé trubice podle existujícího 2D výkresu, 3D modelu nebo fyzického vzorku.
Pokud zákazník nemá k dispozici kompletní výkres, mohou být pro technické posouzení poskytnuty také provozní informace.

Konstrukce pecí pro velké zatížení

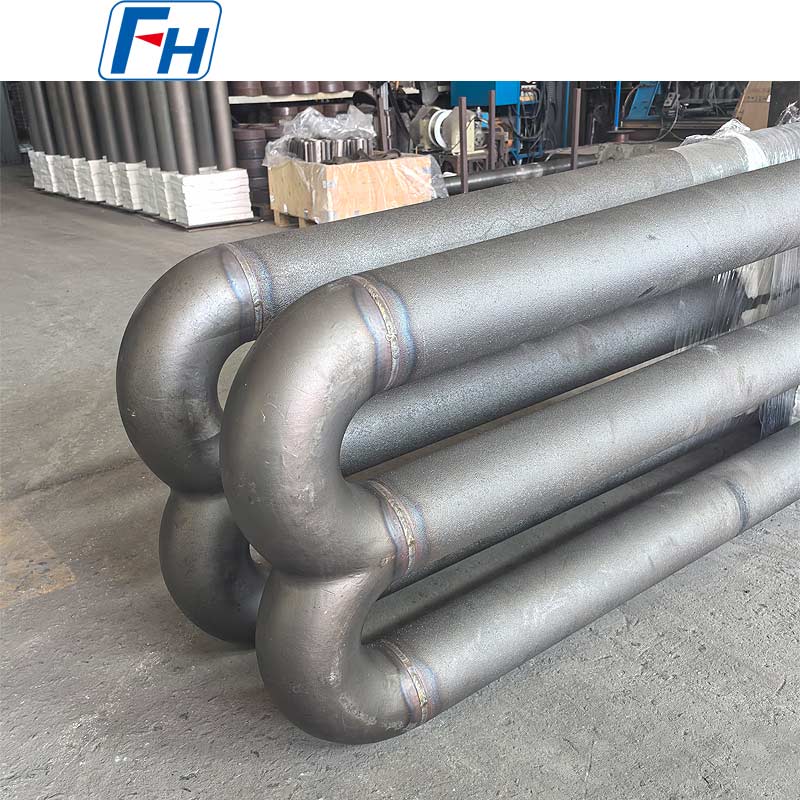

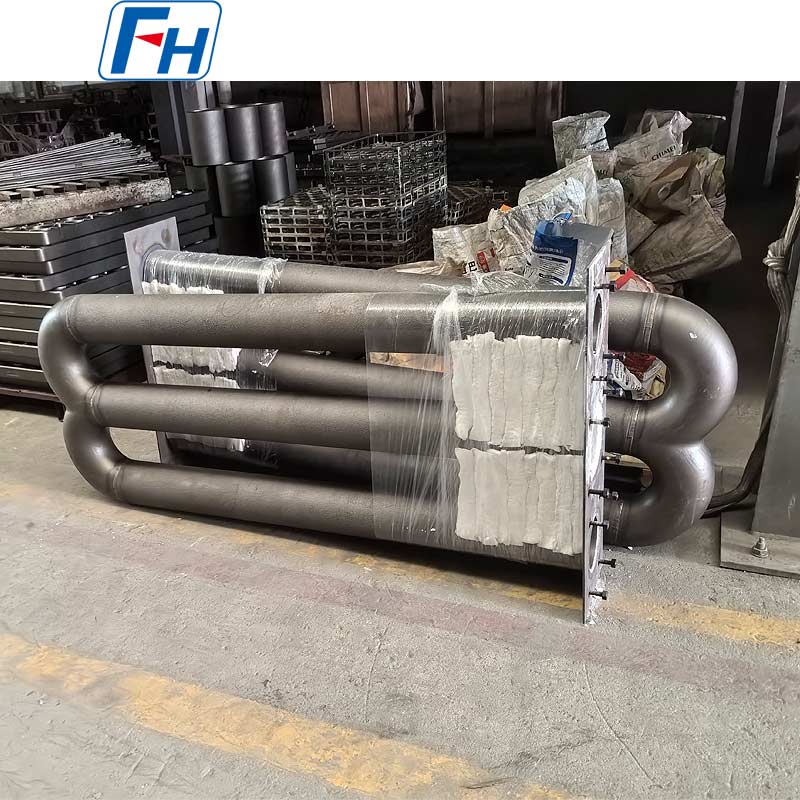

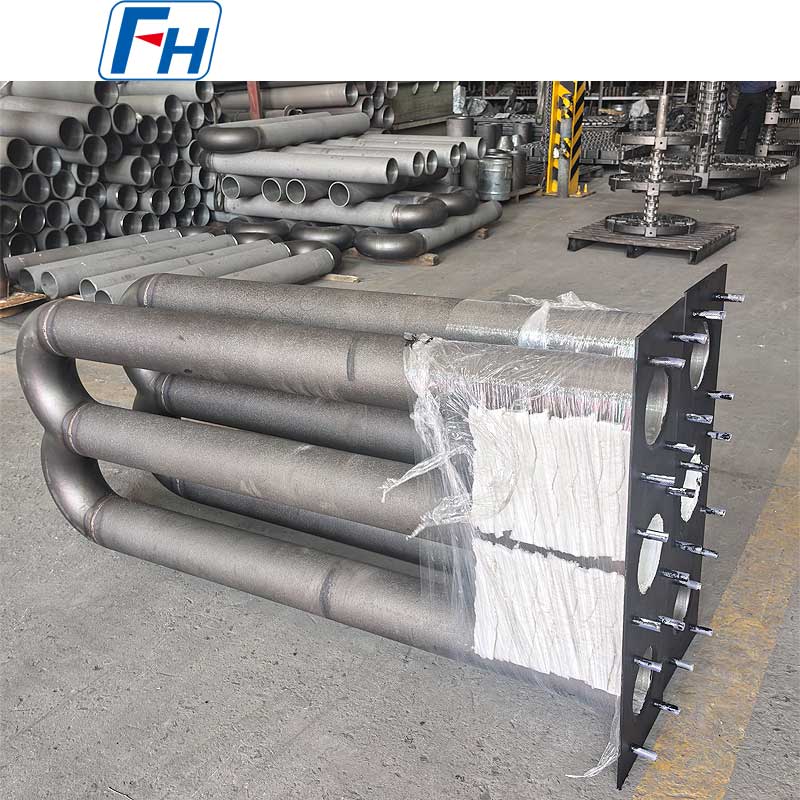

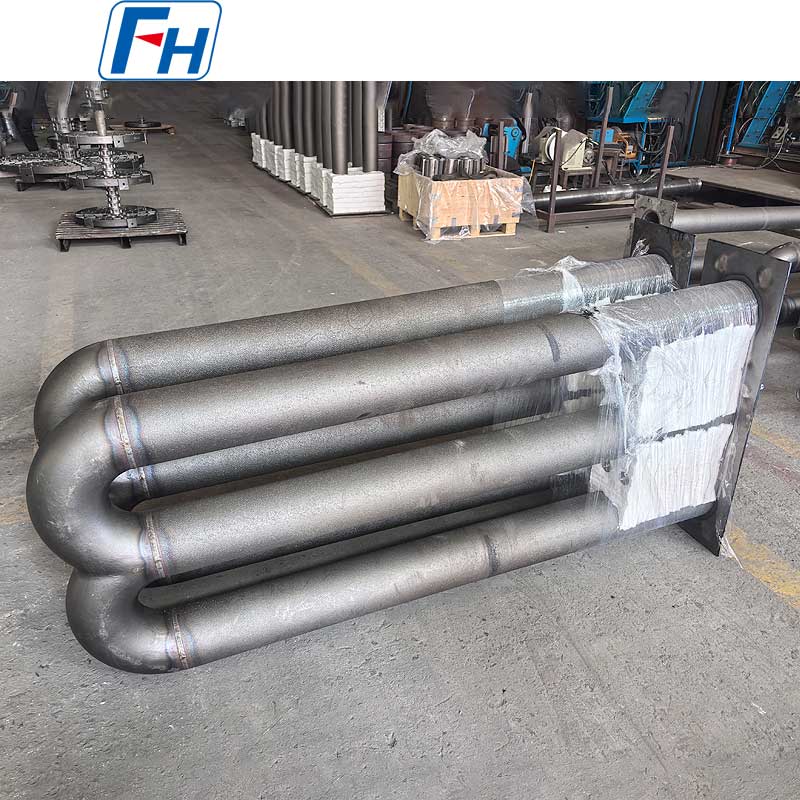

W zářivá trubice zobrazená na obrázku produktu využívá robustní vícedílnou konstrukci s integrovanou montážní přírubou.
Kritické oblasti, jako jsou trubkové spoje, zpětné ohyby a rozhraní přírub, jsou vyráběny s důrazem na rozměrovou přesnost, protože tyto oblasti jsou zvláště důležité pro spolehlivý provoz při opakovaných tepelných cyklech.

Typické aplikace
Sálavé trubice typu FH® Alloy W lze použít v široké řadě průmyslových topných systémů, včetně:

• Pece na tepelné zpracování

• Kontinuální pece

• Žíhací pece

• Nauhličovací pece

• Kalící pece

• Pece s válečkovou nístějí

• Průmyslové topné pece

• Pece s ochrannou atmosférou

• Pece na zpracování kovů


Jsou zvláště vhodné pro aplikace, kde je vyžadován nepřímý ohřev a řízená pecní atmosféra.

Proč se slitina HT používá pro pecní sálavé trubky
Sálavé trubice jsou nepřetržitě vystaveny náročným provozním podmínkám.
Během provozu může trubka zaznamenat vysoké vnitřní teploty plynu, vnější teploty pece, oxidaci a opakované tepelné roztahování a smršťování.
Materiál sálavé trubice proto musí poskytovat mechanickou pevnost vyšší než při pokojové teplotě.
HT žáruvzdorná slitina je navržena pro aplikace za zvýšených teplot a může poskytnout kombinaci odolnosti proti oxidaci a vysokoteplotní strukturální stability požadované pro součásti průmyslových pecí.
Vždy by však měl být zvolen správný materiál podle skutečných provozních podmínek.
FH® Alloy může vyrábět sálavé trubice v různých jakostech žáruvzdorných slitin v závislosti na:
Provozní teplota · Atmosféra pece · Typ hořáku · Rozměry trubek · Topný cyklus · Předpokládaná životnost

Zakázková výroba sálavých trubic typu W
FH® Alloy se zaměřuje spíše na zakázkové komponenty pecí než pouze na produkty standardní velikosti.
U sálavých trubic typu W můžeme přizpůsobit:
Konfigurace trubek
K dispozici jsou typy W, typ U, typ I, typ M, typ P, přímý typ a speciální ohýbané sálavé trubice.
Rozměry
Následující parametry lze vyrobit podle vašeho výkresu:

• Celková délka

• Celková šířka

• Vnější průměr trubky

• Tloušťka stěny trubky

• Středová vzdálenost

• Poloměr ohybu

• Rozměry příruby

• Polohy montážních otvorů


Materiál
Podle provozních podmínek a požadavků zákazníka lze dodat různé druhy žáruvzdorných slitin.

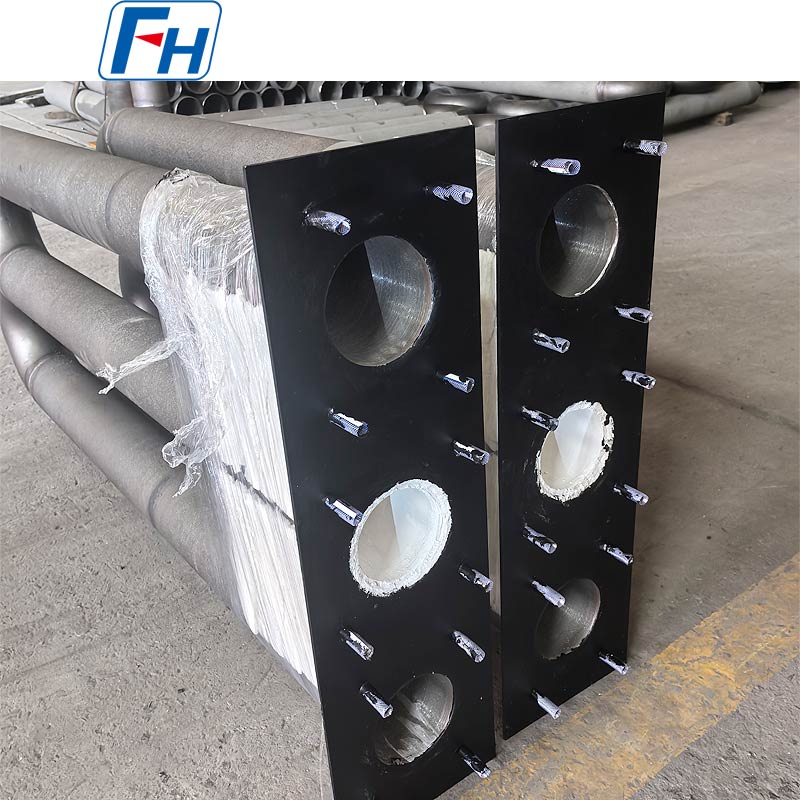

Příruba a montážní konstrukce
Příruby, montážní desky a spojovací konstrukce mohou být vyrobeny tak, aby odpovídaly stávající instalaci pece.

Výroba sálavých trubic a kontrola kvality
Pro zlepšení rozměrové konzistence a provozní spolehlivosti FH® Alloy řídí důležité výrobní fáze každé zakázkové sálavé trubice.
Typické výrobní a kontrolní postupy zahrnují:
Materiál preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
V závislosti na provedení a specifikaci zákazníka lze dodat i další dokumentaci ke kontrole materiálu nebo kvality.

Informace požadované pro cenovou nabídku
Pro rychlejší cenovou nabídku nám prosím zašlete:

1. Kresba sálavé trubice

2. Vnější průměr trubky and wall thickness

3. Celkové rozměry

4. Materiál specification

5. Provozní teplota

6. Atmosféra pece

7. Hořák type

8. Požadované množství


Pokud není k dispozici kompletní výkres, můžete nám zaslat fotografie stávající sálavé trubice spolu s hlavními rozměry a provozními podmínkami pece.
Náš technický tým může vyhodnotit informace před výrobou.

Proč zvolit FH® Alloy?
FH® Alloy se specializuje na výrobu tepelně odolných slitinových komponent pecí pro průmyslové aplikace tepelného zpracování.
Náš sortiment zahrnuje:

• Sálavé trubice

• Válce pece

• Přípravky pro tepelné zpracování

• Podnosy pro tepelné zpracování

• Koše na tepelné zpracování

• Mřížky pece

• Odstředivě lité trubky

• Odlitky žáruvzdorné slitiny

• Zakázkové příslušenství pecí


Podporujeme přizpůsobení založené na výkresech a aplikacích pro náhradní projekty a projekty nových pecí.

Zakázkové sálavé trubky typu W ze slitiny FH®
Hledáte výrobce sálavých trubek typu W pro vaši pec pro tepelné zpracování?
FH® Alloy poskytuje žáruvzdorné slitinové sálavé trubice na základě vašich výkresů a skutečných provozních podmínek pece.
Zašlete nám svůj výkres, rozměry, specifikaci materiálu a pracovní teplotu pro technické posouzení a cenovou nabídku.

FAQ
Q1: Dokážete vyrobit sálavé trubice typu W 1860 × 610 mm?
Ano. FH® Alloy dokáže vyrobit tuto specifikaci sálavé trubice typu HT W a může také upravit rozměry podle návrhu vaší pece.

Q2: Jaká je výhoda zářivé trubice typu W?
Struktura ve tvaru W vytváří delší víceprůchodovou ohřívací dráhu a větší sálavou plochu v relativně kompaktní oblasti instalace pece.

Q3: Lze přizpůsobit průměr trubky a tloušťku stěny?
Ano. Průměr trubky, tloušťku stěny, středovou vzdálenost, poloměr ohybu, celkové rozměry a spojovací struktury lze přizpůsobit.

Q4: Můžete dodat montážní desku a izolační bloky dohromady?
Ano. Sálavou trubici lze dodat jako kompletní sestavu s montážními deskami, izolačními bloky, svorníky a souvisejícími instalačními komponenty.

Q5: Lze HT materiál nahradit jinou slitinou?
Ano. Materiál lze volit podle provozní teploty, atmosféry pece, podmínek hořáku a předpokládané životnosti.

Q6: Můžete reprodukovat stávající zářivou trubici typu W?
Ano. Náhradní trubice lze vyrobit podle originálních výkresů, vzorků, fotografií nebo naměřených rozměrů.
